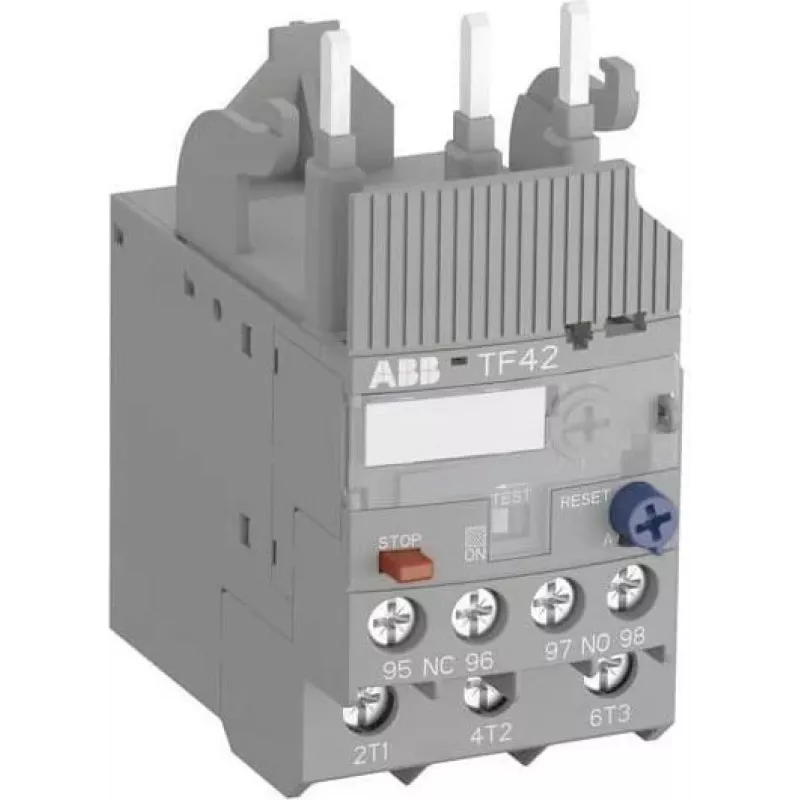

ABB TF42-1.7 Termoaizsardzības relejs, 1,2 - 1,7 A, 10. klase, 3 polu, 690 V maiņstrāva/līdzstrāva

Motora izdegšana no ilgstošas pārslodzes ir pastāvīgs drauds rūpnieciskajā vidē. ABB TF42-1.7 termoaizsardzības relejs nodrošina uzticamu aizsardzību trīsfāzu motoriem, pārtraucot ķēdi, kad strāva pārsniedz drošu līmeni. Ar iestatīšanas diapazonu no 1,2 līdz 1,7 A un 10. klases atslēgšanas raksturlīknēm tas ātri reaģē uz pārslodzes apstākļiem, vienlaikus ļaujot normāli iedarbināt motoru. Šis relejs ir izstrādāts tiešai montāžai uz ABB AF sērijas kontaktoriem, vienkāršojot uzstādīšanu un nodrošinot uzticamu koordināciju.

Kam tas paredzēts

Šis relejs ir paredzēts sadales skapju ražotājiem, apkopes tehniķiem un OEM, kuriem nepieciešama kompakta, uzticama motora aizsardzība tādās lietojumprogrammās kā konveijeri, sūkņi, ventilatori un darbgaldi. Tas ir piemērots gan jaunām instalācijām, gan modernizācijai, kur vieta ir ierobežota un nepieciešama uzticama pārslodzes aizsardzība.

Galvenās funkcijas

• Regulējams strāvas iestatījums no 1,2 A līdz 1,7 A precīzai motora saskaņošanai.
• 10. klases atslēgšanas līkne aizsargā motorus normālas iedarbināšanas laikā, vienlaikus novēršot bojājumus no ilgstošas pārslodzes.
• Trīs polu dizains ar diferenciālo fāzes zuduma aizsardzību.
• Manuālais un automātiskais atiestatīšanas režīms elastīgai darbībai.
• Tieša montāža uz ABB AF09...AF38 kontaktiem; piemērots arī atsevišķai uzstādīšanai.
• Palīgkontakti: 1 NO + 1 NC statusa signalizācijai un vadības bloķēšanai.
• Plašs darba temperatūras diapazons: -25 °C līdz +60 °C.
• Atbilst starptautiskajiem standartiem IEC/EN 60947-4-1, UL un CSA.

Specifikācijas

• Strāvas iestatīšanas diapazons: 1,2 - 1,7 A
• Atslēgšanas klase: 10. klase
• Polu skaits: 3
• Nominālais darba spriegums: 690 V maiņstrāva / 600 V līdzstrāva
• Nominālais izolācijas spriegums: 690 V
• Nominālais impulsa izturības spriegums: 6 kV
• Palīgkontakti: 1 NO + 1 NC
• Atiestatīšanas veids: manuāls un automātisks
• Montāža: tieša kontaktora montāža / atsevišķa
• Saderīgi kontakti: ABB AF09, AF12, AF16, AF26, AF30, AF38
• Darba temperatūra: -25 līdz +60 °C
• Uzglabāšanas temperatūra: -40 līdz +70 °C
• Aizsardzības pakāpe: IP20
• Jaudas zudums uz polu: 0,5 W
• Standarti: IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1

Padomi

Iestatiet strāvas regulēšanas ripu uz motora pilno slodzes strāvu, kā norādīts tā datu plāksnītē. Motoriem ar augstu palaišanas strāvu pārliecinieties, ka atslēgšanas klase ir saderīga ar palaišanas laiku. Izmantojiet manuālo atiestatīšanas režīmu, ja pēc bojājuma pirms restartēšanas nepieciešama operatora iejaukšanās. Regulāri pārbaudiet releju, vai nav putekļu, un nodrošiniet atbilstošu ventilāciju, lai uzturētu precīzu termisko reakciju.
