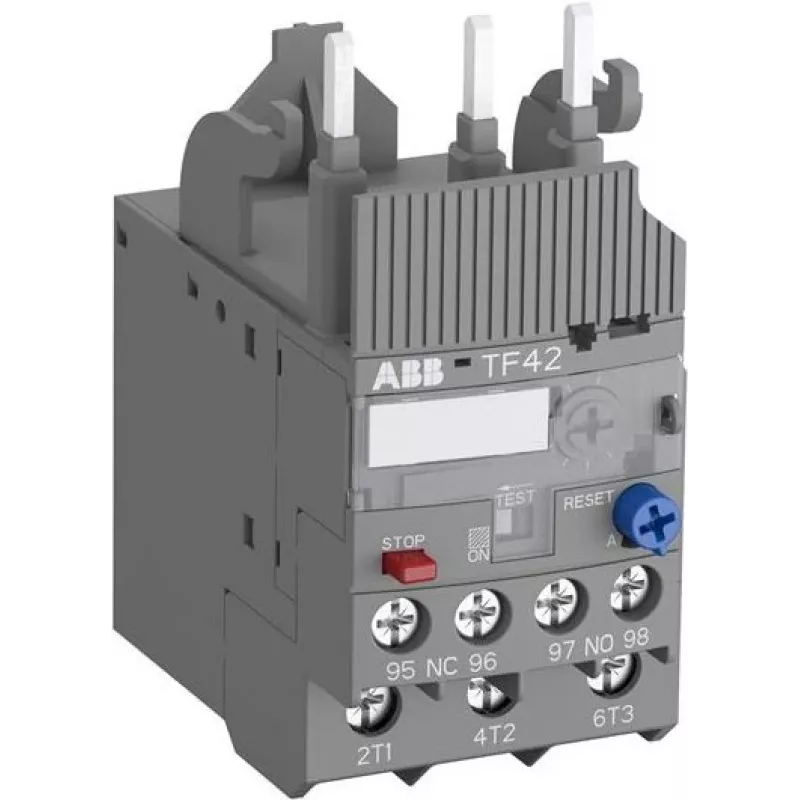

ABB TF42-10 termiskais pārslodzes relejs, 8-10 A, 10. klase, 690 V AC, 3 polu, 1NO+1NC 1SAZ721201R1043

Izstrādāts uzticamai motoru aizsardzībai, ABB TF42-10 termiskais pārslodzes relejs nodrošina precīzu strāvas iestatījuma diapazonu no 8,00 līdz 10,00 A, garantējot precīzu atslēgšanos pārslodzes apstākļos. Tā 10. klases atslēgšanās raksturlielums nodrošina ātru reakciju, lai aizsargātu motorus no termiskiem bojājumiem, savukārt 3 polu dizains atbalsta trīsfāžu lietojumus līdz 690 V AC. Ar nominālo izolācijas spriegumu 690 V un impulsa izturību 6 kV, šis relejs ir paredzēts prasīgām industriālām vidēm.

Pārskats

TF42-10 ir daļa no ABB pārbaudītās termisko pārslodzes releju saimes, kas paredzēta tiešai montāžai uz ABB kontaktoriem no AF09 līdz AF42 un A9 līdz A42. Tam ir gan manuālais, gan automātiskais atiestatīšanas režīms, nodrošinot elastību sistēmas projektēšanā. Relejs ietver vienu normāli atvērtu (NO) un vienu normāli aizvērtu (NC) palīgkontaktu signalizācijai un vadībai, ar skrūvju spailēm drošiem savienojumiem. Fāzes zuduma jutība ir integrēta, nodrošinot papildu aizsardzību pret vienfāzes darbības apstākļiem.

Kas izceļas

• Plašs strāvas regulēšanas diapazons no 8 līdz 10 A precīzai motoru saskaņošanai.
• 10. klases atslēgšanās līkne nodrošina ātru atvienošanu pārslodzes gadījumā, samazinot motoru stresu.
• Fāzes zuduma jutība nosaka nelīdzsvarotas slodzes, novēršot motoru izdegšanu.
• Divējādi atiestatīšanas režīmi (manuālais/automātiskais) pielāgojas dažādām darbības vajadzībām.
• Kompakts dizains ar tiešu kontaktoram montāžu ietaupa paneļa vietu un vadu savienošanas laiku.

Tehniskā informācija

• Strāvas iestatījuma diapazons: 8,00 - 10,00 A
• Atslēgšanās klase: 10. klase
• Polu skaits: 3
• Nominālais darba spriegums (Ue): 690 V AC
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Palīgkontakti: 1 NO + 1 NC
• Galvenās ķēdes savienojums: Skrūvju spailes
• Palīgķēdes savienojums: Skrūvju spailes
• Montāža: Tieša kontaktoram montāža (AF09-AF42, A9-A42)
• Atiestatīšanas veids: Manuālais un automātiskais
• Apkārtējās vides darba temperatūra: -25 līdz +60 °C
• Apkārtējās vides uzglabāšanas temperatūra: -40 līdz +70 °C
• Aizsardzības pakāpe: IP20
• Jaudas zudumi: 7,5 W
• Fāzes zuduma jutība: Jā
• Standarti: IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1

Mūsu spriedums

Izturīgs un precīzs termiskais pārslodzes relejs, kas nodrošina uzticamu motoru aizsardzību kompaktā formā. Tā regulējamo iestatījumu, fāzes zuduma noteikšanas un vienkāršas kontaktorā integrācijas kombinācija padara to par labāko izvēli industriālām motoru vadības lietojumprogrammām.
