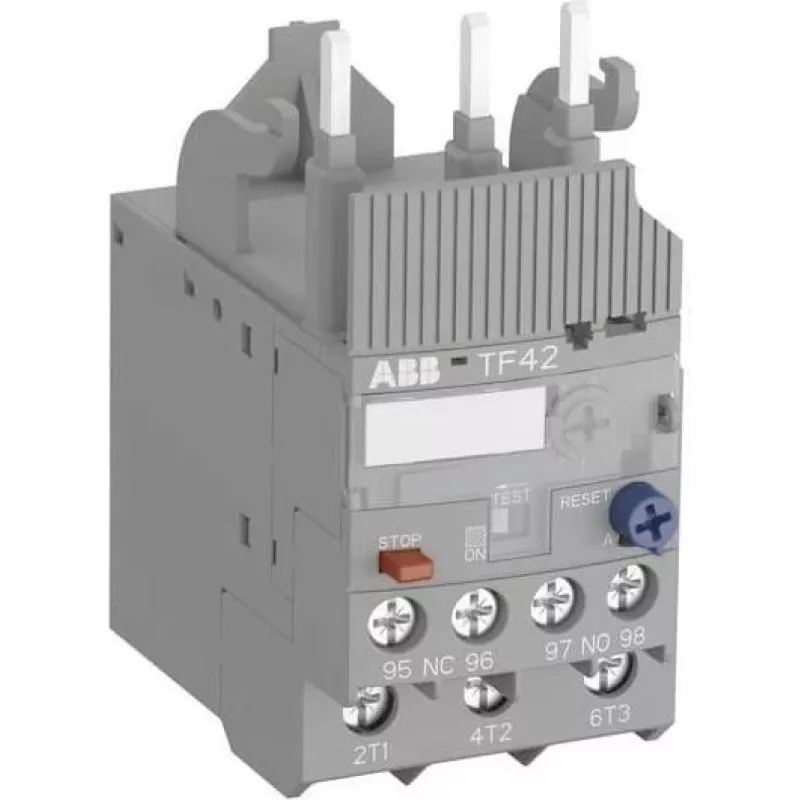

ABB TF42-13 Termiskās pārslodzes relejs, 9-13 A, 3 polu, 10. klase, 690 V AC, 1NO+1NC

Motora vadības paneļos rūpniecības objektos ABB TF42-13 termiskās pārslodzes relejs aizsargā trīsfāžu motorus no pārkaršanas pārslodzes vai fāzes zuduma dēļ. Iestatiet rotācijas slēdzi starp 9 un 13 A, lai tas atbilstu pilnas slodzes strāvai, un relejs nostrādā 10 sekunžu laikā pie 7,2 reizes lielākas iestatītās strāvas. Uzstādiet to tieši uz ABB AF09...AF38 kontaktoriem vai kā atsevišķu ierīci ar adapteri. Apkopes personāls novērtē manuālo/automātisko atiestatīšanu un testa funkciju ātrai nodošanas pārbaudei.

Galvenās specifikācijas

• Nominālais darba strāvas diapazons: 9,0 – 13,0 A
• Atvienošanas klase: 10. klase
• Polu skaits: 3
• Nominālais darba spriegums: 690 V AC
• Nominālais izolācijas spriegums: 690 V
• Nominālais impulsa izturības spriegums: 6 kV
• Palīgkontakti: 1 NO + 1 NC
• Uzstādīšana: tieši uz kontaktora vai atsevišķi ar adapteri
• Atiestatīšana: manuāla un automātiska
• Apkārtējās vides darba temperatūra: -25 līdz +60 °C
• Aizsardzības pakāpe: IP20
• Standarti: IEC/EN 60947-4-1, UL 60947-4-1, CSA 60947-4-1
• Savienojuma veids: skrūvju spailes
• Savietojamie kontaktori: ABB AF09, AF12, AF16, AF26, AF30, AF38
• Jaudas zudumi uz polu: 1,6 W pie maksimālās strāvas
• Fāzes zuduma jutība: jā
• Regulēšana: rotācijas slēdzis ar skalu
• Testa funkcija: jā

Kāpēc izvēlēties šo

TF42-13 apvieno precīzu termisko aizsardzību ar izturīgu konstrukciju prasīgām rūpniecības vidēm. Tā fāzes zuduma jutība novērš motora izdegšanu vienfāzes režīmā, savukārt plašais regulēšanas diapazons aptver izplatītākos motora izmērus. Tieša uzstādīšana uz ABB kontaktoriem ietaupa vietu panelī un vienkāršo vadu savienojumus. Atbilstība starptautiskajiem standartiem nodrošina uzticamu darbību visā pasaulē.

Ideāli lietošanas gadījumi

• Trīsfāžu motoru aizsardzība konveijera sistēmās, sūkņos, ventilatoros un kompresoros
• Esošo ABB kontaktoru instalāciju modernizācija ar termiskās pārslodzes aizsardzību
• Atsevišķa aizsardzība motoriem līdz 13 A, izmantojot adapteri
• Lietojumi, kuros nepieciešamas manuālas vai automātiskas atiestatīšanas iespējas

Noderīgi zināt

Relejam ir skrūvju spailes drošiem savienojumiem un rotācijas slēdzis precīzai strāvas iestatīšanai. Testa funkcija simulē atvienošanu, lai pārbaudītu aizsardzības ķēdi. Atsevišķai uzstādīšanai izmantojiet piemērotu adapteri (nav iekļauts). IP20 aizsardzības pakāpe nozīmē, ka tas jāuzstāda korpusā. Pirms uzstādīšanas vai apkopes vienmēr atvienojiet strāvu.
