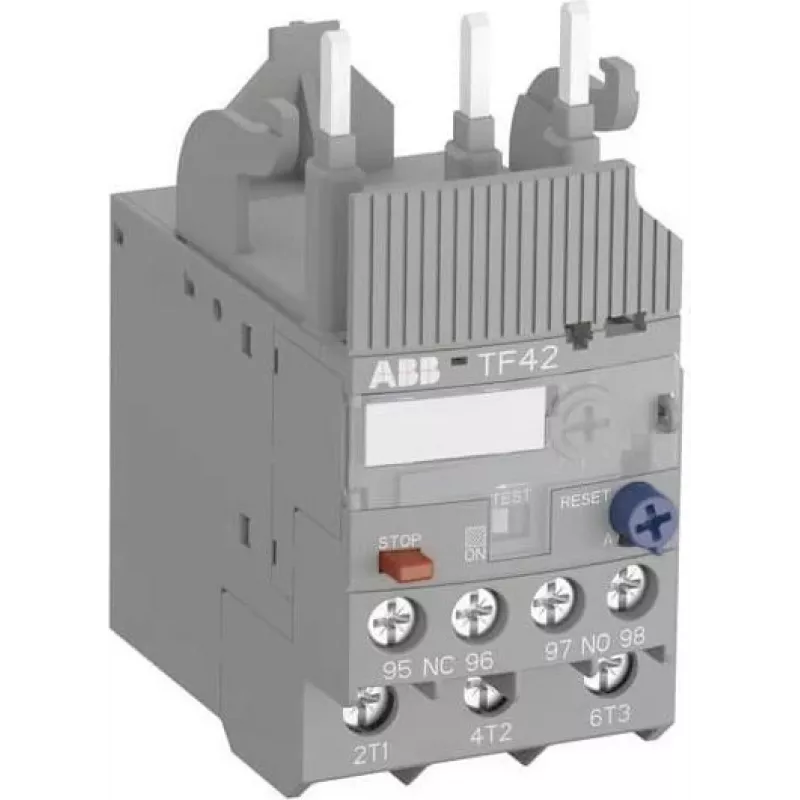

ABB TF42-2.3 Termoaizsardzības relejs 1.8-2.3A

ABB TF42-2.3 termoaizsardzības relejs nodrošina uzticamu motora aizsardzību trīsfāžu lietojumiem ar precīzu strāvas iestatīšanas diapazonu no 1,8 līdz 2,3 A. Tā tiešās montāžas dizains nodrošina drošu piestiprināšanu pie ABB kontaktoriem no AF09 līdz AF38, un manuālā/automātiskā atiestatīšanas funkcija atbalsta elastīgu darbību rūpnieciskā vidē.

Priekšrocības

Šis relejs piedāvā izslēgšanas klasi 10, nodrošinot ātru atslēgšanu pārslodzes laikā, lai novērstu motora bojājumus. Plašais darba temperatūras diapazons no -25 līdz +60 °C un IP20 aizsardzība padara to piemērotu prasīgiem apstākļiem. Papildu kontakti (1 NO + 1 NC) ļauj integrēt vadības ķēdēs statusa signalizācijai un bloķēšanai.

Piemērots

• Trīsfāžu motoru aizsardzībai līdz 2,3 A nominālajai strāvai
• Tiešai montāžai uz ABB AF09-AF38 kontaktoriem
• Rūpnieciskiem vadības paneļiem un motoru starteriem
• Lietojumiem, kuros nepieciešama manuāla vai automātiska atiestatīšana

Galvenās specifikācijas

• Strāvas iestatīšanas diapazons: 1,8 - 2,3 A
• Polu skaits: 3
• Izslēgšanas klase: 10
• Nominālais darba spriegums: 690 V AC
• Nominālais izolācijas spriegums: 690 V
• Nominālais impulsa izturības spriegums: 6 kV
• Papildu kontakti: 1 NO + 1 NC
• Atiestatīšanas veids: manuāla un automātiska
• Aizsardzības pakāpe: IP20
• Apkārtējās vides darba temperatūra: -25 līdz +60 °C
• Termināļu tips: skrūvju termināļi
• Standarti: IEC/EN 60947-4-1, IEC/EN 60947-5-1

Ieteikumi

Lai nodrošinātu uzticamu motora aizsardzību kompaktās starteru komplektācijās, savienojiet TF42-2.3 ar ABB AF sērijas kontaktoriem un nodrošiniet pareizu koordināciju saskaņā ar IEC standartiem.
