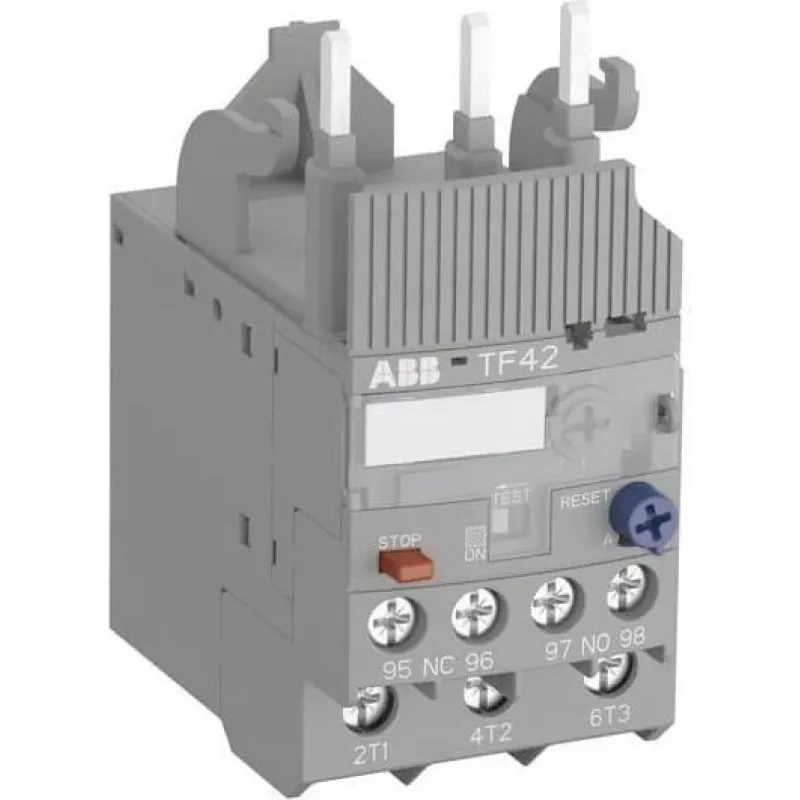

ABB TF42-4.2 Termiskās pārslodzes relejs, 3.4-4.2 A, 10. klase, 3 polu, 690 V maiņstrāva, skrūvju spailes

Rūpnieciskajos motora vadības paneļos trīsfāzu motoru aizsardzība pret ilgstošu pārstrāvu ir kritiska. ABB TF42-4.2 termiskās pārslodzes relejs ir izveidots šim uzdevumam, nodrošinot uzticamu aizsardzību motoriem ar nominālo darba strāvas diapazonu no 3.4 līdz 4.2 A. To parasti savieno ar ABB AF sērijas kontaktoriem, piemēram, AF09 līdz AF38, nodrošinot kompaktu un uzticamu risinājumu mašīnu ražotājiem un paneļu darbnīcām.

Galvenās specifikācijas

• Nominālais darba strāvas diapazons: 3.4 - 4.2 A
• Atbrīvošanas klase: 10. klase
• Polu skaits: 3
• Nominālais darba spriegums (Ue): 690 V maiņstrāva
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Palīgkontakti: 1 NO + 1 NC
• Montāžas veids: Tiešā montāža uz kontaktora / Atsevišķi
• Atiestatīšanas veids: Manuāla un automātiska
• Apkārtējās vides darba temperatūra: -25 līdz +60 °C
• Apkārtējās vides uzglabāšanas temperatūra: -50 līdz +80 °C
• Aizsardzības pakāpe: IP20
• Spaiļu veids: Skrūvju spailes
• Standarti: IEC/EN 60947-4-1, IEC/EN 60947-5-1
• Pārslodzes aizsardzības veids: Termiskais

Kāpēc izvēlēties to

TF42-4.2 nodrošina precīzu termiskās pārslodzes aizsardzību ar 10. klases atbrīvošanas raksturlīkni, nodrošinot, ka motori tiek atslēgti ātri pārslodzes apstākļos. Tā divkāršie atiestatīšanas režīmi (manuālais un automātiskais) piedāvā elastību dažādām darbības prasībām. Releja plašais apkārtējās vides temperatūras diapazons un izturīgais dizains padara to piemērotu prasīgām rūpnieciskām vidēm, savukārt tiešā montāža uz ABB kontaktiem vienkāršo uzstādīšanu un samazina vadu savienošanas laiku.

Ideāli lietošanas gadījumi

• Trīsfāzu motoru aizsardzība konveijera sistēmās, sūkņos, ventilatoros un kompresoros
• Darbgaldi un iepakošanas iekārtas, kurām nepieciešama uzticama motora aizsardzība
• HVAC iekārtas un rūpnieciskās automatizācijas paneļi
• Lietojumprogrammas, kurās priekšroka tiek dota tiešai montāžai uz ABB AF sērijas kontaktiem

Noderīga informācija

TF42-4.2 ir termiskās pārslodzes relejs ar strāvas iestatīšanas diapazonu no 3.4 līdz 4.2 A. Tam ir skrūvju spailes drošiem savienojumiem un viens normāli atvērts un viens normāli slēgts palīgkontakts vadībai un signalizācijai. Relejs atbilst starptautiskajiem standartiem IEC/EN 60947-4-1 un IEC/EN 60947-5-1, nodrošinot drošību un veiktspēju. Tā IP20 aizsardzības pakāpe nozīmē, ka tas ir paredzēts uzstādīšanai korpusa iekšpusē. Atsevišķai lietošanai var būt nepieciešams piemērots montāžas adapteris.
