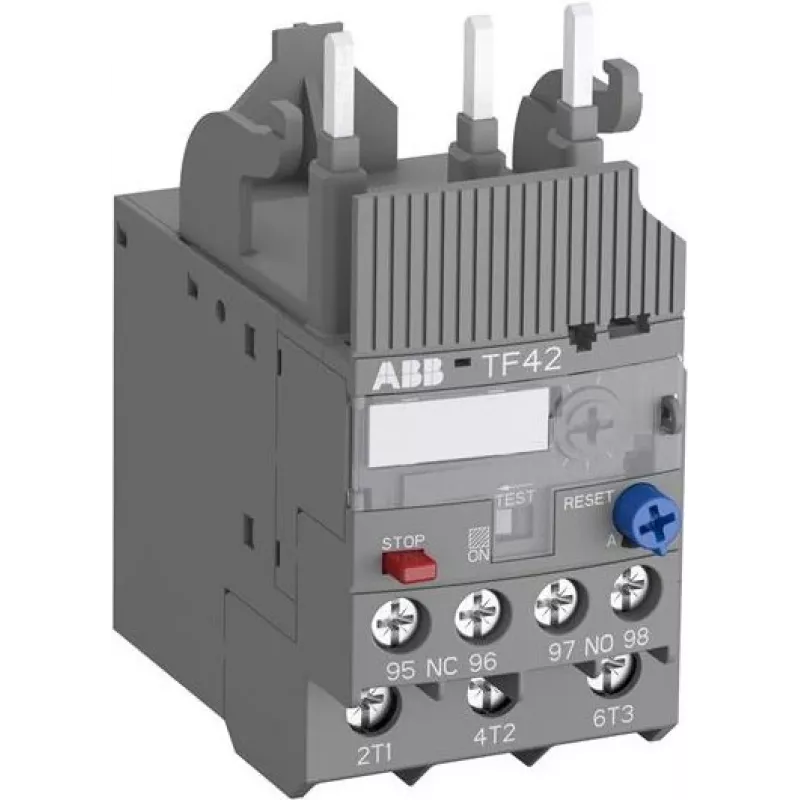

ABB TF42-5.7 termiskais pārslodzes relejs 4,2-5,7 A, 10. klase, 3 polu, 1NO+1NC, skrūvju spailes 1SAZ721201R1038

ABB TF42-5.7 termiskais pārslodzes relejs izceļas ar precīzu strāvas iestatīšanas diapazonu no 4,2 līdz 5,7 A, nodrošinot uzticamu motoru aizsardzību kompaktā, tiešās montāžas konstrukcijā. Atšķirībā no vispārīgiem risinājumiem, šim relejam ir fāzes zuduma jutība un gan manuālā, gan automātiskā atiestatīšana, padarot to par izturīgu izvēli prasīgām rūpnieciskām vidēm.

Galvenās iezīmes

• Regulējama termiskā pārslodzes aizsardzība motoriem ar nominālo strāvu no 4,2 A līdz 5,7 A
• 10. klases atslēgšanās raksturlīkne standarta motoru palaišanai
• Fāzes zuduma jutība novērš motora bojājumus vienfāzes režīmā
• Manuālais un automātiskais atiestatīšanas režīms elastīgai darbībai
• Palīgkontakti: 1 NO + 1 NC vadībai un signalizācijai
• Tieša montāža uz ABB A9-A40 un AF09-AF40 kontaktoriem; atsevišķa montāža iespējama ar adapteri

Ikdienas lietošanā

Konstruēts nepārtrauktai darbībai, TF42-5.7 darbojas uzticami apkārtējās vides temperatūrā no -25 °C līdz +60 °C. Tā skrūvju spailes vienkāršo elektroinstalāciju, un IP20 aizsardzības pakāpe ir piemērota uzstādīšanai slēgtos vadības panelos. Releja zemie jaudas zudumi 3,6 W veicina energoefektīvu darbību. Ar nominālo izolācijas spriegumu 690 V AC un impulsa izturību 6 kV tas atbilst stingriem drošības standartiem, tostarp IEC/EN 60947-1, 60947-4-1 un 60947-5-1.

Pilnīgas specifikācijas

• Nominālās darba strāvas diapazons: 4,2 - 5,7 A
• Atslēgšanās klase: 10. klase
• Polu skaits: 3
• Nominālais izolācijas spriegums (Ui): 690 V AC
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Nominālais darba spriegums (Ue): 690 V AC
• Palīgkontakti: 1 NO + 1 NC
• Montāža: Tieši uz kontaktorа / atsevišķi ar adapteri
• Galvenās ķēdes savienojums: Skrūvju spailes
• Palīgķēdes savienojums: Skrūvju spailes
• Apkārtējās vides darba temperatūra: -25 līdz +60 °C
• Apkārtējās vides uzglabāšanas temperatūra: -40 līdz +70 °C
• Aizsardzības pakāpe: IP20
• Standarti: IEC/EN 60947-1, 60947-4-1, 60947-5-1
• Jaudas zudumi: 3,6 W pie Ie
• Atiestatīšanas veids: Manuālā un automātiskā
• Fāzes zuduma jutība: Jā
• Piemērots kontaktorim: ABB A9-A40, AF09-AF40

Nobeiguma piezīme

Lai nodrošinātu uzticamu motoru aizsardzību kompaktā formā, ABB TF42-5.7 termiskais pārslodzes relejs sniedz precizitāti un izturību, ko atbalsta ABB inženiertehniskā izcilība.
