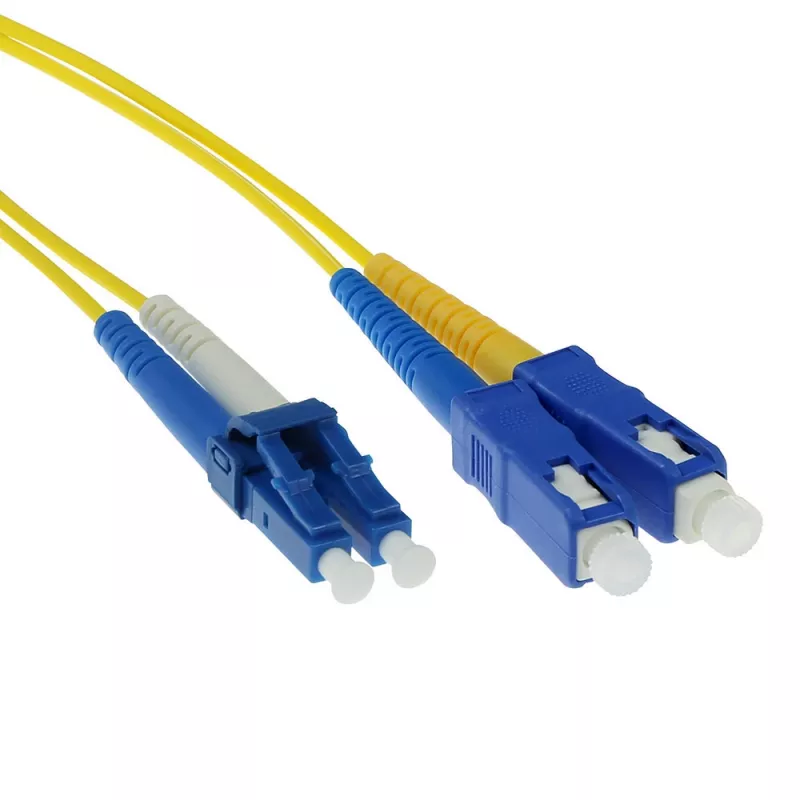

ACT 1,5 m LSZH vienmoda 9/125 OS2 optiskās šķiedras pārslēgšanas vads, duplekss ar LC un SC savienotājiem

ACT optiskās šķiedras pārslēgšanas vads, duplekss, 1,5 metrus garš, LSZH, vienmoda 9/125 OS2 ar LC un SC savienotājiem, ir vienmoda dupleksais vads, kas izstrādāts punktu-punktu optisko savienojumu izveidei. 9/125 OS2 šķiedras kodols atbalsta tālsatiksmes vienmoda pārraidi ar zemu vājinājumu. Vadam izmantots LSZH (Low Smoke Zero Halogen — bezhalogēna, zemu dūmu izdalīšanās) apvalka materiāls, lai ugunsgrēka gadījumā samazinātu dūmu un toksisko gāzu emisiju, tāpēc tas piemērots uzstādīšanai slēgtās vai publiskās telpās, kur drošības standarti pieprasa zemas halogēna emisijas komponentes. Dupleksā LC–SC terminācija nodrošina kompaktu LC vienā galā un izturīgu SC otrā galā, ļaujot veidot elastīgus savienojumus starp aktīvo aprīkojumu un pārslēgšanas paneļiem.

Priekšrocības

Šis 1,5 m dupleksais optiskās šķiedras pārslēgšanas vads nodrošina zemus ievades zudumus un stabilu veiktspēju vienmoda tīkliem. 9/125 OS2 šķiedras konstrukcija garantē mazu vājinājumu un stabilu signāla kvalitāti ātrdarbīgai datu pārraidei. LSZH apvalks uzlabo drošību, ierobežojot dūmu un halogēnu emisiju degšanas laikā. LC un SC savienotāji nodrošina saderību ar plašu raiduztvērēju, komutatoru, maršrutētāju un pārslēgšanas paneļu klāstu. Dupleksais formāts uztur pareizu polaritāti un vienkāršo savienojumu izveidi statņu un skapju vidē.

Piemērots

• Aprīkojuma savienošanai datu centros un telekomunikāciju statņos
• Īsiem universitātes pilsētiņas vai ēkas mugurkaula savienojumiem, kur nepieciešama vienmoda optiskā šķiedra
• Optisko raiduztvērēju, komutatoru un pārslēgšanas paneļu ar LC un SC pieslēgvietām savienošanai
• Vidēm, kur nepieciešami zemu dūmu, zema halogēna satura kabeļi (LSZH)

Galvenās specifikācijas

• Šķiedras tips: Vienmoda 9/125 µm (OS2)
• Garums: 1,5 m, duplekss
• Apvalka materiāls: LSZH (bezhalogēna, zemu dūmu izdalīšanās)
• A savienotājs: LC, duplekss
• B savienotājs: SC, duplekss
• Polaritāte: Dupleksa (uztur Tx/Rx saskaņojumu)
• Tipisks pielietojums: Optiskā pārslēgšana starp aprīkojumu un pārslēgšanas paneļiem

Lietošana

Izvelciet optiskās šķiedras pārslēgšanas vadu pa esošajiem kabeļu pārvaldības ceļiem vai teknēm, izvairoties no asiem līkumiem un pārmērīga vilkšanas spēka. Savienojiet LC galu ar ierīci vai raiduztvērēju, kam ir LC pieslēgvietas, un SC galu ar pārslēgšanas paneli vai aprīkojumu ar SC ligzdām, pirms savienošanas pārliecinoties, ka savienotāji ir tīri, lai novērstu signāla pasliktināšanos. Pārbaudiet pareizu duplekso orientāciju, lai raidīšanas un uztveršanas kanāli sakristu. Pēc uzstādīšanas nostipriniet vadu ar velcro saitēm vai piemērotiem turētājiem, lai neradītu spriedzi uz savienotājiem un ievērotu liekuma rādiusa rekomendācijas.

Ieteikumi

Pirms katras savienošanas pārbaudiet un notīriet savienotāju gala virsmas ar piemērotiem optisko šķiedru tīrīšanas rīkiem. Ievērojiet ražotāja norādīto minimālo liekuma rādiusu, izvairieties no atkārtotas locīšanas savienotāja tuvumā un uzglabājiet rezerves vadus satītus, bez samezglojumiem. Izmantojiet LSZH vadus slēgtās vai publiskās zonās, kur nepieciešama samazināta dūmu un halogēna emisija.
