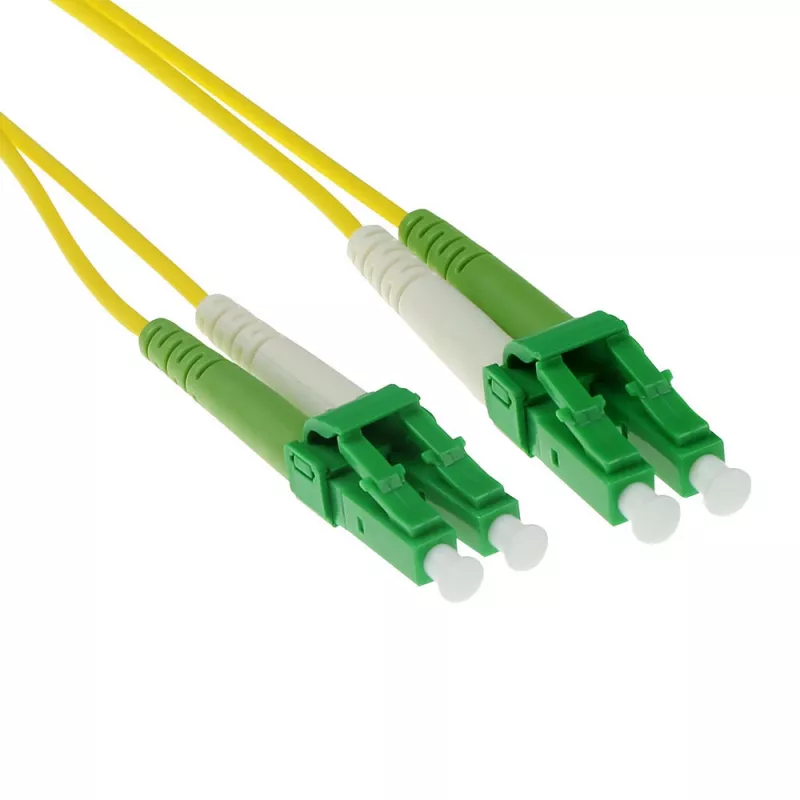

ACT 1,5 m LSZH vienmoda 9/125 OS2 optisko šķiedru komutācijas kabelis duplekss ar LC/APC8 savienotājiem

ACT 1,5 m LSZH vienmoda 9/125 OS2 optisko šķiedru komutācijas kabelis duplekss LC/APC8 ir duplekss vienmodas optisko šķiedru plākstera vads, kas paredzēts uzticamiem optiskajiem savienojumiem LAN, datu centru un telekomunikāciju vidēs. Ar 1,5 metru garumu un 9 µm serdes diametru kabelis atbalsta OS2 vienmodas pārraides raksturlielumus, un LC/APC8 dupleksie savienotāji nodrošina zemus zudumus un augstu atgriezenisko zudumu savienojumu. LSZH (bezhalogēna ar zemu dūmu izdalīšanos) ārējais apvalks samazina toksisko izmešu daudzumu ugunsgrēka gadījumā, padarot kabeli piemērotu iekštelpu instalācijām, kur svarīga ir drošība un atbilstība ugunsdrošības noteikumiem.

Priekšrocības

Kabelis nodrošina stabilu vienmodas veiktspēju ar 9/125 µm serdes/apšuvuma attiecību, kas atbalsta liela attāluma, ātrgaitas optiskos savienojumus. Dupleksie LC/APC8 savienotāji samazina atpakaļatstarošanos un nodrošina atkārtojamus zemu ievades zudumus lietojumiem, kur nepieciešama precīza optiskā veiktspēja. LSZH apvalks samazina dūmu un halogēnu izdalīšanos, vienlaikus saglabājot elastību izvietošanai statīvos un kabeļvados. Standarta optiskās šķiedras konstrukcija nodrošina saderību ar parastajām vienmodas iekārtām un paneļiem.

Piemērots

• Tīkla iekārtu savienošanai datu centros un serveru telpās
• Plākstera paneļiem un optisko šķiedru sadales rāmjiem
• Telekomunikāciju savienojumiem un vienmodas maģistrāles savienojumiem
• Iekštelpu strukturētajai kabeļu sistēmai, kur nepieciešami materiāli ar zemu dūmu izdalīšanos

Galvenās specifikācijas

• Garums: 1,5 m
• Šķiedras veids: vienmodas OS2
• Serdes diametrs: 9 µm
• Apšuvuma diametrs: 125 µm
• Savienotāja veids: duplekss LC/APC8
• Apvalka materiāls: LSZH (bezhalogēna ar zemu dūmu izdalīšanos)
• Konfigurācija: duplekss komutācijas kabelis

Lietošana

Pirms optiskā plākstera kabeļa pievienošanas pārliecinieties, ka abi savienojuma galapunkti ir izslēgti vai drošā tehniskās apkopes stāvoklī. Savietojiet dupleksos LC/APC8 savienotājus ar atbilstošajiem LC/APC portiem raiduztvērējos, plākstera paneļos vai ierīcēs un ievietojiet, līdz tie nofiksējas. Pārbaudiet savienotāja orientāciju, lai saglabātu APC leņķa ievietošanu. Pēc savienojuma nostipriniet lieko kabeļa garumu, lai izvairītos no asiem līkumiem; ievērojiet vienmodas šķiedrai ieteicamo minimālo līkuma rādiusu, lai novērstu signāla pasliktināšanos. Pārbaudiet optisko savienojumu ar piemērotiem mērinstrumentiem, piemēram, optiskās jaudas mērītāju vai OTDR, lai apstiprinātu pieņemamus ievades un atgriezeniskos zudumus.

Ieteikumi

Turiet optisko šķiedru savienotājus aiz uzmavas vai korpusa un nepieskarieties ferulas gala virsmai. Kad savienotāji netiek izmantoti, saglabājiet aizsargvāciņus, un pirms savienošanas veiciet gala virsmas pārbaudi un tīrīšanu. Izvietojiet kabeli, lai izvairītos no asiem līkumiem un mehāniskas slodzes; ievērojiet uzstādīšanas vadlīnijas par minimālo līkuma rādiusu un nostipriniet ar kabeļu pārvaldības piederumiem statīvos un teknēs.
