ACT 10 metri vienmoda 9/125 OS2 Polarity Twist uniboot dupleksais optiskais ielāpu vads ar CS - LC savienotājiem

ACT 10m vienmoda 9/125 OS2 Polarity Twist Uniboot dupleksais optiskais ielāpu vads CS-LC ir plāns, augsta blīvuma dupleksais optiskais vads ar CS savienotāju vienā galā un LC Polarity Twist™ savienotāju otrā galā. Ar 9/125 µm vienmodas kodolu un OS2 novērtējumu tas ir paredzēts augstas veiktspējas datu pārraidei datu centros un telekomunikāciju tīklos. Polarity Twist™ funkcija ļauj dažu sekunžu laikā mainīt LC savienotāja polaritāti, savukārt samazinātais vada diametrs ietaupa vietu statnē un vienkāršo maršrutēšanu.

Priekšrocības

Vads piedāvā ātru polaritātes maiņu, izmantojot LC Polarity Twist™ savienotāju, bez pārterminēšanas vai pārmaršrutēšanas, un CS savienotājs nodrošina savietojamību ar QSFP un OSFP ātrdarbīgiem optiskajiem moduļiem. Tā uniboot dupleksā konstrukcija un par 60% plānāks profils nekā standarta ielāpu vadiem nodrošina lielāku pieslēgvietu blīvumu un kārtīgāku instalāciju šaurās vietās. Vienmodas 9/125 OS2 šķiedra nodrošina zemu vājinājumu tālsatiksmes savienojumiem.

Piemērots

• Datu centru starpsavienojumiem un augsta blīvuma ielāpu paneļiem
• Savienojumiem ar QSFP/OSFP moduļiem un raiduztvērējiem, izmantojot CS saskarnes
• Telekomunikāciju mugurkaula un vienmodas optisko šķiedru savienojumiem

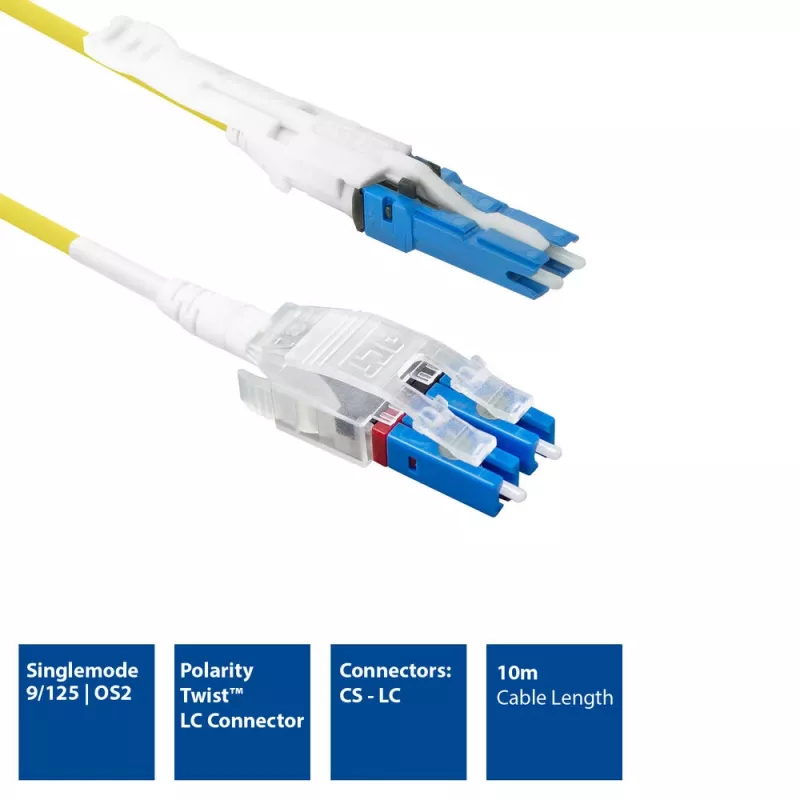

Galvenās specifikācijas

• Garums: 10 m
• Šķiedras tips: Vienmoda 9/125 µm
• OS standarts: OS2
• Savienotājs A: CS
• Savienotājs B: LC Polarity Twist™ (uniboot duplekss)
• Konstrukcija: Polaritāti maināms LC, uniboot duplekss, augsta blīvuma (≈60% plānāks salīdzinājumā ar standartu)
• Zīmols: ACT
• Ražotāja daļas numurs (MPN): RL1110
• EAN: 8716065529753

Lietošana

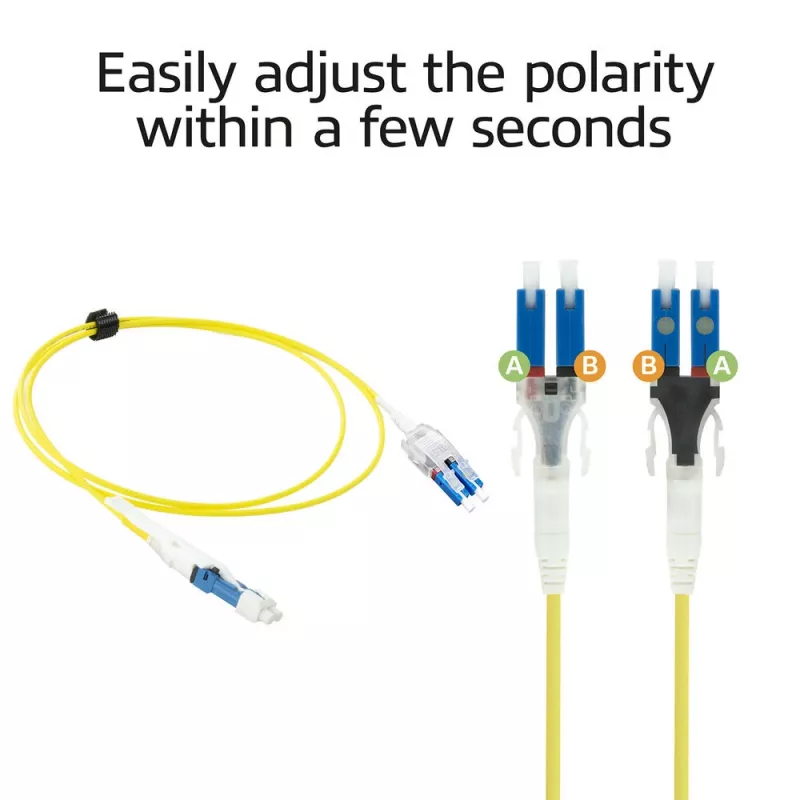

Izvediet uniboot duplekso vadu caur vadu pārvaldības ceļu līdz ielāpu panelim vai raiduztvērējam. Ievietojiet CS savienotāju ar CS saderīgā QSFP/OSFP modulī un savienojiet LC Polarity Twist™ savienotāju ar LC adapteri vai raiduztvērēja pieslēgvietu. Ja nepieciešams mainīt šķiedras polaritāti, izmantojiet Polarity Twist™ mehānismu uz LC savienotāja, lai dažu sekunžu laikā apmainītu raidīšanas/saņemšanas orientāciju, neatvienojot vai nepārterminējot vadu.

Ieteikumi

Izmantojiet šo vadu augsta blīvuma statnēs un optiskajos ielāpu paneļos, kur nepieciešama vietas taupīšana un ātra polaritātes maiņa. Izvairieties no straujiem līkumiem, kas pārsniedz ražotāja noteikto minimālo liekuma rādiusu, un ievērojiet standarta vienmodas šķiedru apstrādes procedūras, lai novērstu savienotāju galu piesārņojumu vai bojājumus.
