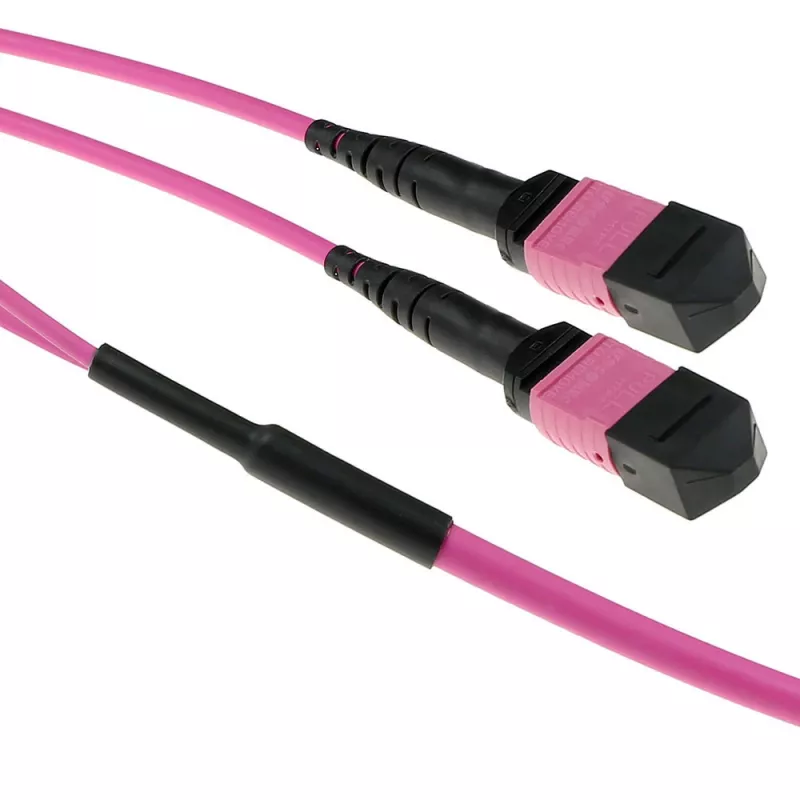

ACT 10 metru daudzmodu 50/125 OM4(OM3) polaritātes A optiskās šķiedras maģistrāles kabelis ar 2 MTP/MPO sievišķajiem savienotājiem katrā pusē

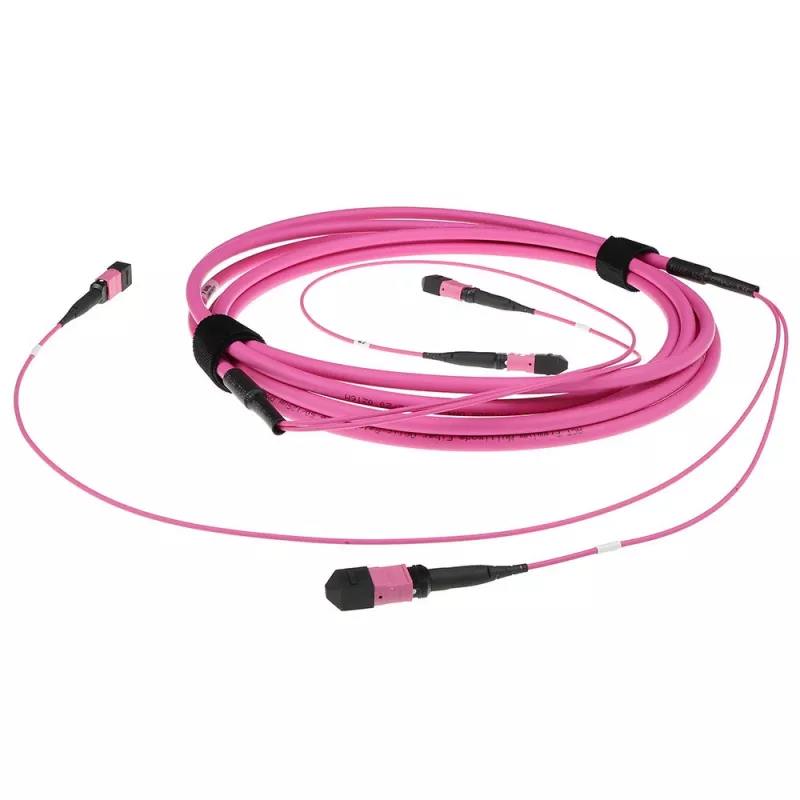

ACT DC5202 ir 10 m OM4 optiskās šķiedras maģistrāles kabelis ar dubultiem 2x MPO (ar MTP saderīgiem) savienotājiem un 50 µm serdes diametru. Paredzēts datu centriem un serveru telpām, šis īpaši kompaktais violetais kabelis atbalsta augsta blīvuma instalācijas un ir izmantojams gan tiešajos, gan strukturētajos kabeļu tīklos. Tā mazais kopējais diametrs un kompaktie atzarojumi nodrošina efektīvu kabeļu kanālu un 19" statņu izmantošanu, vienlaikus saglabājot uzticamu savienojamību komutatoriem, serveriem un datu glabāšanas sistēmām.

Priekšrocības

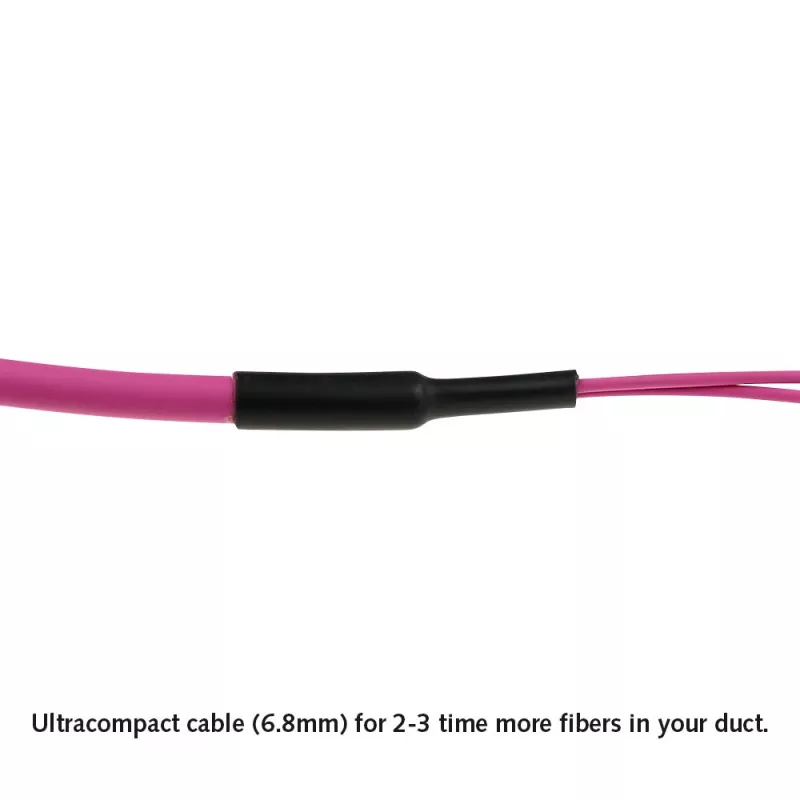

Šim ACT MTP/MPO maģistrāles kabelim ir samazināts ārējais diametrs (aptuveni 6,8 mm), kas ļauj tajā pašā kabeļu teknē vai kanālā ievietot līdz pat 50% vairāk kabeļu salīdzinājumā ar lielāka diametra konstrukcijām. Kompaktie 2 mm atzarojuma mezgli katrai 12 šķiedru grupai nodrošina vietu taupošus savienojumus pie iekārtām un komutācijas paneļiem, vienlaikus nodrošinot atbilstošu stiepes slodzes samazinājumu. Iepriekš terminētie MPO savienotāji nodrošina ātru izvēršanu un vienkāršotas pārvietošanas, papildināšanas un izmaiņas datu centrā.

Piemērots

• Augsta blīvuma komutācijai datu centros un serveru telpās
• Tiešajiem savienojumiem starp tīkla ierīcēm
• Strukturētajai (stacionārajai) kabeļu sistēmai ar paneļiem un komutāciju
• Savienojumiem ar komutatoriem, serveriem un datu glabāšanas masīviem

Galvenās specifikācijas

• Garums: 10 m
• Šķiedras tips: OM4 daudzmodu, 50 µm serde
• Savienotājs: 2x MPO (ar MTP saderīgs) iepriekš terminēts
• Ārējais diametrs: ~6,8 mm (īpaši kompakts maģistrāles kabelis)
• Atzarojums: 2 mm atzarojums uz 12 šķiedrām, kompakta konstrukcija
• Krāsa: violeta (viegli identificēšanai)
• Zīmols / MPN / EAN: ACT / DC5202 / 8716065433166

Kā lietot

Uzstādiet ACT DC5202 maģistrāles kabeli, izvadot to caur kabeļu kanālu vai statņa vietu līdz vajadzīgajām iekārtu pozīcijām. Ja izmanto strukturētajā kabeļu sistēmā, terminējiet MPO galus ar saderīgiem MPO paneļiem vai adapteriem; tiešo savienojumu shēmās pievienojiet MPO savienotājus tieši pie MPO spējīgiem raiduztvērējiem vai ierīcēm. Izmantojiet kompaktos atzarojumus, lai sadalītu uz standarta komutācijas vadiem vai pievienotu pie komutācijas paneļu pieslēgvietām, nodrošinot drošu stiepes slodzes samazinājumu pārejas punktos un izvairoties no asiem līkumiem visā kabeļa maršrutā.

Ieteikumi

Labākai veiktspējai ievērojiet pareizu liekuma rādiusu un izvairieties no ciešiem līkumiem; pirms savienotāju savienošanas izmantojiet MPO saderīgus tīrīšanas rīkus un ievērojiet datu centru kabeļu pārvaldības praksi, lai saglabātu signāla integritāti un nodrošinātu turpmāku paplašināmību.
