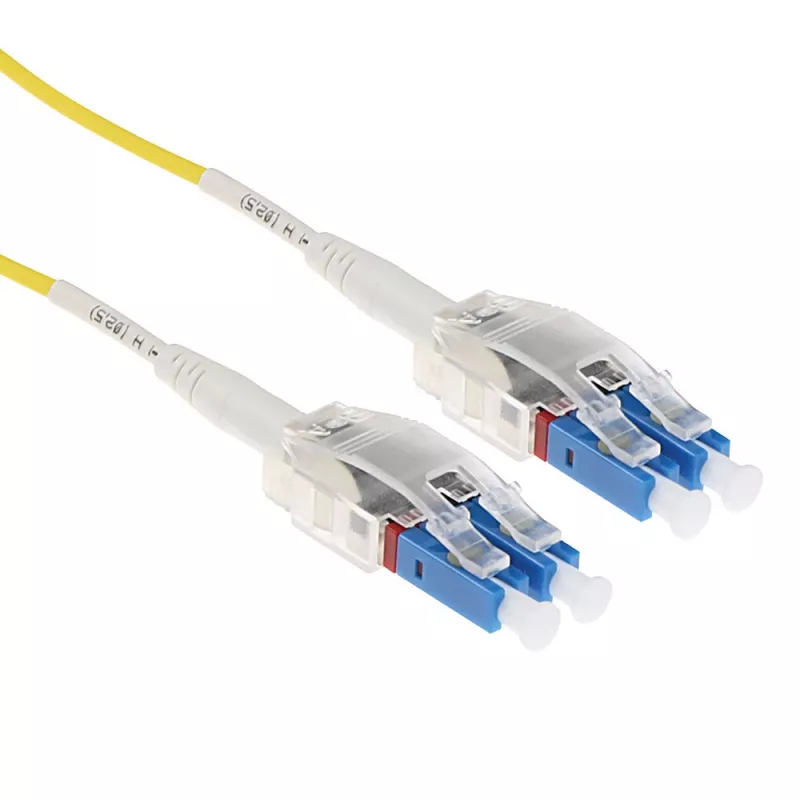

ACT 10 metru vienmoda 9/125 OS2 polaritātes pagrieziena optiskās šķiedras kabelis ar LC savienotājiem

ACT vienmoda optiskās šķiedras kabelis 10 m ar LC savienotājiem un OS2 9/125 konstrukciju ir vienmoda komutācijas kabelis, kas paredzēts liela attāluma optiskajai pārraidei. Kabelis izmanto 9 µm serdes diametra vienmoda šķiedru, kas optimizēta OS2 veiktspējai, un ir aprīkots ar LC savienotājiem kompaktai dupleksai savienojamībai. Ar 10 metru garumu un polaritātes pagrieziena konstrukciju tas atbalsta ātrgaitas savienojumus starp tīkla iekārtām, optiskajiem raiduztvērējiem un ielāpu paneļiem, saglabājot zemu ievades zudumu un kontrolētu atgriezenisko zudumu.

Priekšrocības

Šis vienmoda optiskās šķiedras kabelis nodrošina maza diametra, zema vājinājuma ceļu, kas piemērots tālsavienojumiem. LC savienojumi piedāvā kompaktu formas faktoru, kas ir saderīgs ar mūsdienīgiem raiduztvērējiem un augsta blīvuma ielāpu paneļiem. OS2 9/125 šķiedras ģeometrija nodrošina zemu signāla zudumu lielos attālumos, un polaritātes pagrieziena dizains vienkāršo pāru veidošanu dupleksos savienojumos. Kabelis ir būvēts stabilai optiskajai veiktspējai un uzticamiem savienošanas cikliem.

Piemērots

• Optisko raiduztvērēju savienošanai telekomunikāciju un datu centru iekārtās
• Ielāpu paneļa savienojumiem ar slēdzi vai maršrutētāju vienmoda režīmā
• Liela attāluma punkta-punkta optiskās šķiedras savienojumiem ēkās vai starp objektiem
• Laboratorijas un testēšanas konfigurācijām, kurām nepieciešami standartizēti vienmoda LC savienojumi

Galvenās specifikācijas

• Šķiedras tips: Vienmoda, OS2
• Serdes/apvalka diametrs: 9/125 µm
• Savienotāja tips: LC uz LC, duplekss
• Kabeļa garums: 10 m
• Polaritāte: Pagrieziens (dupleksā orientācija)
• Tipiski pielietojumi: Tālsatiksmes optiskie savienojumi, ielāpošana, iekārtu savstarpējā savienošana

Kā lietot

Pirms uzstādīšanas pārbaudiet savienotāju un portu tīrību un, ja nepieciešams, izmantojiet atbilstošus optiskās šķiedras tīrīšanas rīkus. Novietojiet 10 m kabeli bez asiem līkumiem; ievērojiet minimālo liekuma rādiusu, ko norādījis šķiedras ražotājs, uzstādot to caur plauktiem vai teknēm. Ievietojiet LC savienotājus atbilstošos LC portos, līdz tie nofiksējas, nodrošinot pareizu duplekso orientāciju raidīšanas un uztveršanas pāriem. Pēc savienošanas pārbaudiet savienojuma integritāti ar optisko jaudas mērītāju vai kvalificētu raiduztvērēja diagnostiku.

Ieteikumi

Turiet savienotāju putekļu vāciņus uzliktus līdz galīgajam savienojumam, nepārsniedziet kabeļa liekuma rādiusu un uzglabājiet kabeli brīvi satītu, lai novērstu mikroliekumus. Kritiskiem uzstādījumiem veiciet ievades zudumu un atgriezeniskā zuduma mērījumus, lai apstiprinātu, ka veiktspēja atbilst sistēmas prasībām.
