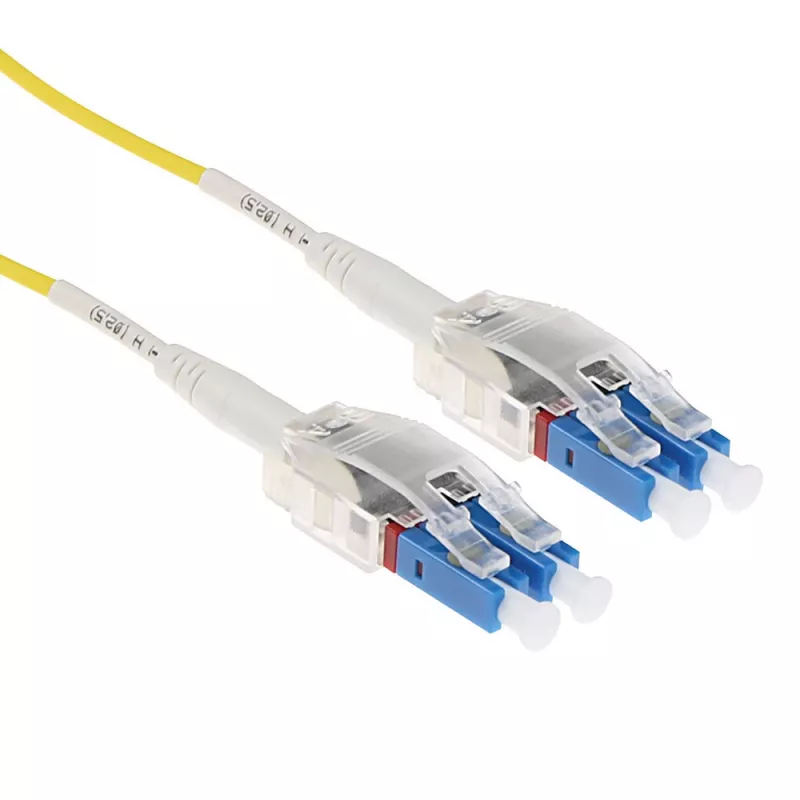

ACT 15 metru vienmoda 9/125 OS2 polaritātes pagrieziena optiskās šķiedras kabelis ar LC savienotājiem

ACT 15 m vienmoda 9/125 OS2 polaritātes pagrieziena optiskās šķiedras kabelis ar LC savienotājiem ir vienmoda komutācijas kabelis, kas paredzēts liela attāluma, ātrdarbīgiem optiskiem savienojumiem. Tā 9/125 µm serdeņa/apvalka ģeometrija un OS2 šķiedras tips nodrošina zemu vājinājumu un kontrolētu modālo izkliedi, padarot kabeli piemērotu izmantošanai pilsētas, universitātes pilsētiņas un datu centru starpsavienojumos. Polaritātes pagrieziena funkcija vienkāršo līnijas polaritātes pārvaldību un samazina savienotāju apstrādi uzstādīšanas laikā.

Priekšrocības

Šis optiskās šķiedras kabelis nodrošina stabilu optisko veiktspēju ar zemu ievades zudumu un augstu atgriešanās zudumu, kas raksturīgs OS2 vienmoda konstrukcijai. LC savienotāju izmantošana ļauj veikt augsta blīvuma savienojumus un kompaktu izmēru ielāpu paneļos un raiduztvērējos. 15 metru garums nodrošina sasniedzamību pāri telpai vai iekārtu savienojumiem, savukārt polaritātes pagrieziena dizains palīdz nodrošināt pareizu raidīšanas/uztveršanas saskaņošanu bez plašas atkārtotas terminēšanas.

Piemērots

• Datu centru ielāpu un starpstatīvu savienojumiem
• Pilsētas un universitātes pilsētiņas maģistrālajiem savienojumiem
• Optiskās šķiedras līdz galdam vai iekārtu fermām, kam nepieciešama vienmoda pārraide
• Augsta blīvuma optiskajiem paneļiem un uz LC bāzētiem raiduztvērēju savienojumiem

Galvenās specifikācijas

• Šķiedras tips: Vienmoda OS2
• Serdeņa/apvalka diametrs: 9/125 µm
• Savienotāja tips: LC uz LC
• Kabeļa garums: 15 m
• Polaritāte: Pagrieziena dizains vieglai polaritātes pārvaldībai
• Tipiski pielietojumi: Liela attāluma datu pārraide, ielāpu veidošana, starpsavienojumi

Kā lietot

Izvelciet kabeli starp paredzētajiem LC portiem, ievērojot liekuma rādiusa ierobežojumus, lai izvairītos no palielināta vājinājuma. Ievietojiet LC savienotājus atbilstošajos portos, līdz tie nofiksējas vietā. Ja nepieciešama polaritātes saskaņošana, izmantojiet pagrieziena funkciju, lai saskaņotu raidīšanas un uztveršanas pārus saskaņā ar tīkla plānu. Pēc uzstādīšanas pārbaudiet savienojuma integritāti ar optisko jaudas mērītāju vai gaismas avotu un apstipriniet pieņemamu ievades zudumu un nepārtrauktību pirms savienojuma nodošanas ekspluatācijā.

Ieteikumi

Ievērojiet minimālo liekuma rādiusu, kā norādīts vienmoda šķiedrai, un izvairieties no saspiešanas vai asiem līkumiem. Uzglabājiet un transportējiet kabeli satītu bez ciešām cilpām. Pirms savienojumu veikšanas notīriet LC savienotāju gala virsmas ar piemērotiem optiskās šķiedras tīrīšanas rīkiem, lai mazinātu piesārņojumu un signāla zudumus.
