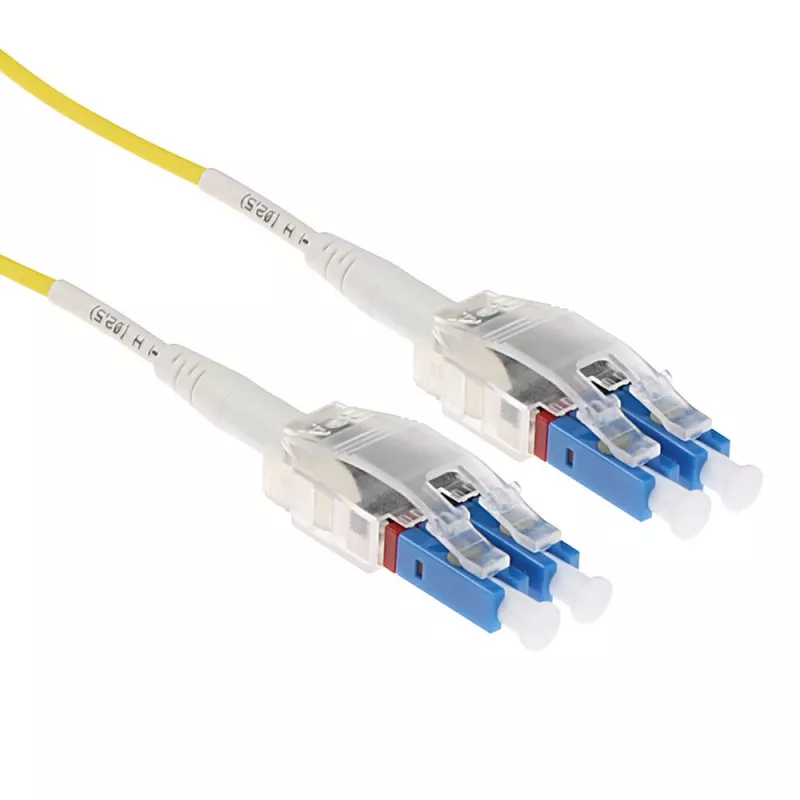

ACT 17 metru vienmoda 9/125 OS2 polaritātes pagrieziena optiskās šķiedras kabelis ar LC savienotājiem

ACT 17 m vienmodas 9/125 OS2 polaritātes pagrieziena optiskās šķiedras kabelis ar LC savienotājiem ir paredzēts tālsatiksmes optiskajām saitēm, kur nepieciešama signāla integritāte un zemi vājinājumi. Vienmodas 9/125 serde nodrošina šauru staru izplatību un OS2 klases veiktspēju, padarot to piemērotu universitātes pilsētiņu mugurkaula tīkliem, telekomunikācijām un datu centru starpsavienojumiem. Kabelis izmanto LC duplekso savienotājus un polaritātes pagriezienu, lai nodrošinātu pareizu raidīšanas/uztveršanas saskaņošanu starp ierīcēm.

Priekšrocības

Šis vienmodas optiskās šķiedras kabelis nodrošina zemu ievades vājinājumu un augstas atstarošanas zudumu īpašības, kas raksturīgas OS2 šķiedrām, ļaujot veikt uzticamu pārraidi paplašinātos attālumos. LC savienotāji piedāvā kompaktus dupleksos savienojumus, kas ietaupa vietu augsta blīvuma paneļos un iekārtās. Iebūvētais polaritātes pagrieziens vienkāršo Tx/Rx pāru saskaņošanu bez papildu adapteriem vai pārspraudēm, samazinot uzstādīšanas laiku un iespējamās kļūdas.

Piemērots

• Tālsatiksmes mugurkaula saitēm universitātes pilsētiņu un uzņēmumu tīklos
• Telekomunikāciju un centrālo mezglu optisko šķiedru līnijām
• Datu centru starpsavienojumiem un iekārtu pārslēgšanai
• FTTx sadalei, kur nepieciešama vienmodas OS2 veiktspēja

Galvenās specifikācijas

• Šķiedras veids: Vienmodas (9/125 µm)
• OS2 kategorija zemam vājinājumam un liela attāluma veiktspējai
• Savienotāja veids: LC duplekss abos galos
• Polaritāte: Pagrieziens, lai saskaņotu raidīšanas/uztveršanas izvietojumu
• Kabeļa garums: 17 metri
• Apvalks: iekštelpām paredzēts kabeļa apvalks, piemērots pārslēgšanai un horizontālām līnijām

Kā lietot

Nosakiet paredzētās raidīšanas (Tx) un uztveršanas (Rx) pieslēgvietas savā iekārtā un pievienojiet LC dupleksos savienotājus attiecīgajām pieslēgvietām, ievērojot polaritātes orientāciju. Kabelī nodrošinātais polaritātes pagrieziens saskaņo Tx un Rx starp savienotajām ierīcēm bez papildu vadu izmaiņām. Izvadiet kabeli caur kabeļu pārvaldības kanāliem vai teknēm, lai izvairītos no stingriem līkumiem, un nostipriniet to ar piemērotiem stiprinājumiem, lai novērstu spriedzi uz savienotājiem. Pārbaudiet saiti ar optisko jaudas mērītāju vai nepārtrauktības testeri, lai apstiprinātu zemu ievades vājinājumu un pareizu saskaņošanu pirms savienojuma nodošanas ekspluatācijā.

Ieteikumi

Rīkojieties ar LC savienotājiem aiz uzmavas vai savienotāja korpusa un izvairieties pieskarties ferulas gala virsmai. Ievērojiet lieces rādiusa vadlīnijas vienmodas šķiedrai, izvairieties no lūzumiem un pārmērīga vilkšanas spēka, un uzturiet savienotāju gala virsmas tīras, izmantojot piemērotus tīrīšanas rīkus, lai nodrošinātu optimālu veiktspēju.
