ACT 1x2 DisplayPort 1.4 MST sadalītājs

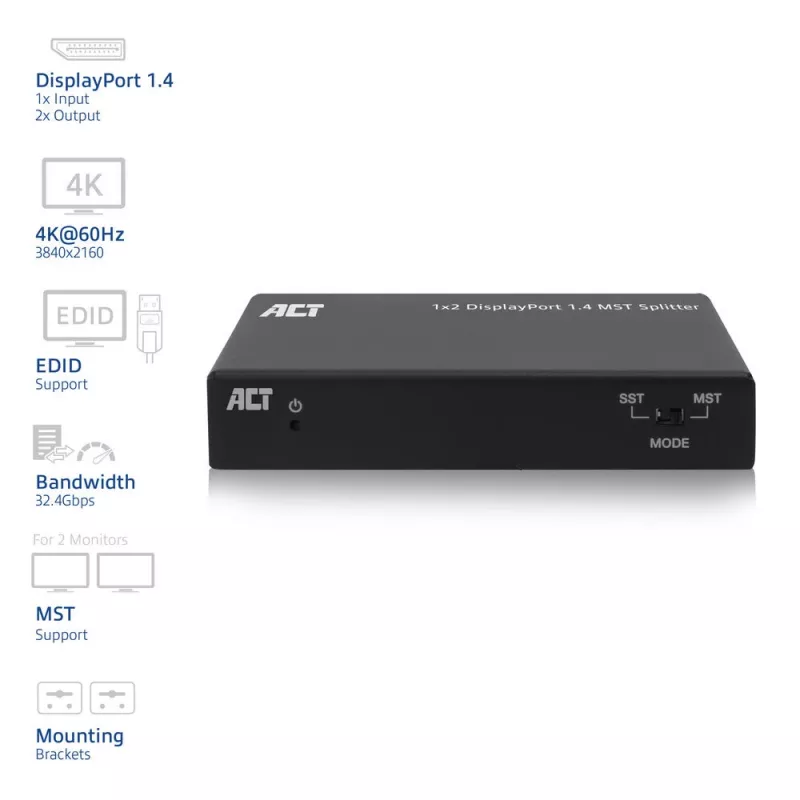

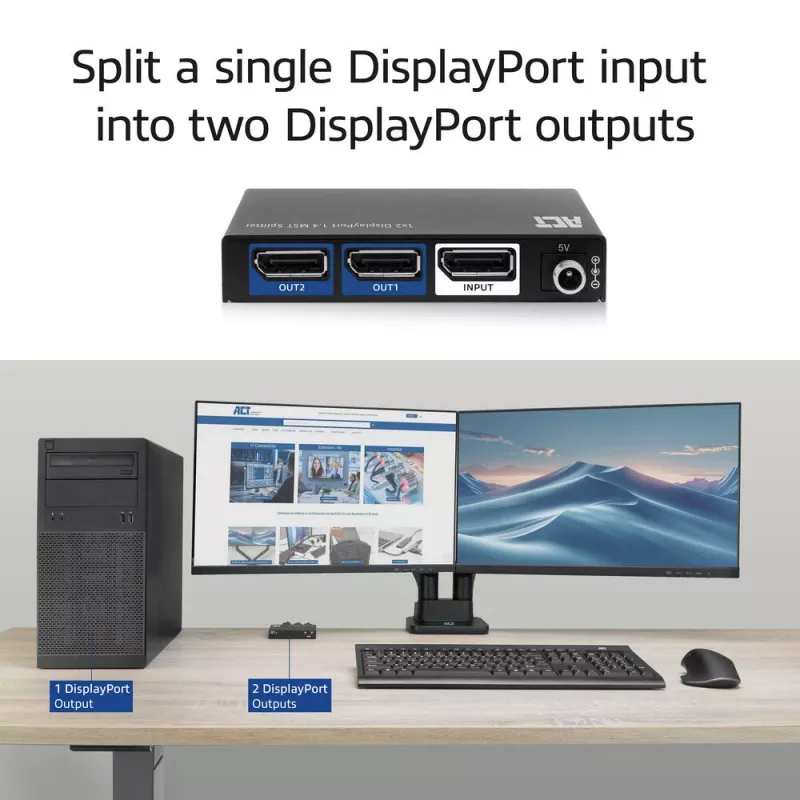

ACT 1x2 DisplayPort 1.4 MST sadalītājs (AC7720) sadala vienu DisplayPort avotu divās DisplayPort izejās, atbalstot gan viena straumes transportu (SST) spoguļotiem displejiem, gan vairāku straumju transportu (MST) paplašinātai darbvirsmai. Ar kopējo joslas platumu 32,4 Gbps ierīce var nodrošināt līdz pat 8K@30Hz SST režīmā vai līdz 4K@60Hz katram displejam MST režīmā atkarībā no avota iespējām. Sadalītājs ietver automātisku EDID saskaņošanu, atbalstu Dual-Mode DisplayPort (DP++), ar skrūvi aizslēdzamu strāvas savienotāju, lai novērstu nejaušu atvienošanu, noņemamus montāžas kronšteinus elastīgai uzstādīšanai un 5.1 kanālu audio atbalstu.

Priekšrocības

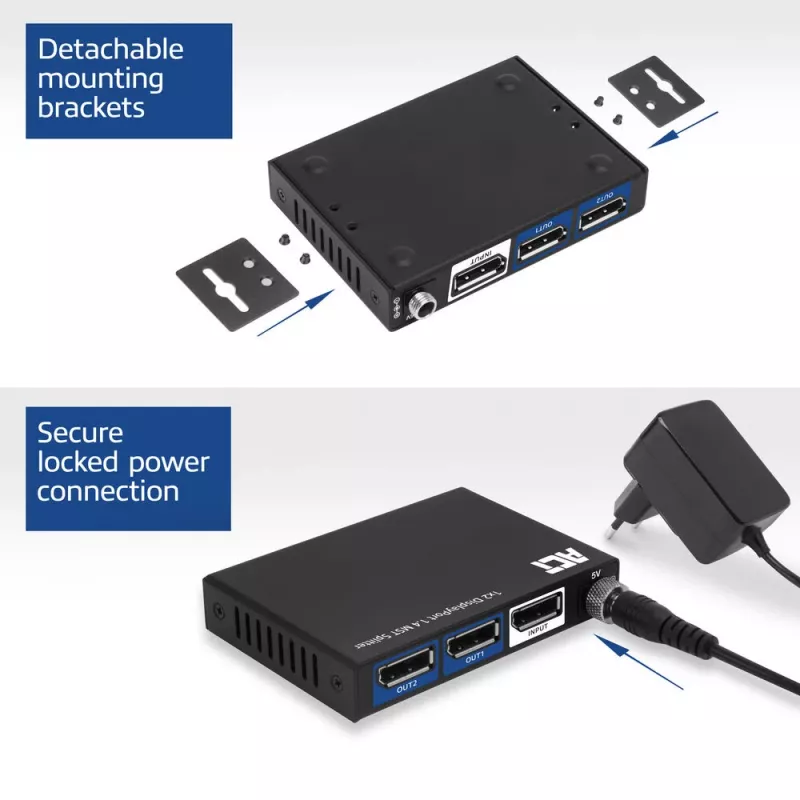

Sadalītājs piedāvā elastīgas displeju konfigurācijas — spoguļošanu vai paplašināšanu — vienlaikus saglabājot augstu izšķirtspēju un krāsu precizitāti, pateicoties DisplayPort 1.4 un DSC 1.2 atbalstam. EDID saskaņošana vienkāršo savietojamību ar dažādām avota ierīcēm un monitoriem. Fiziskās īpašības, piemēram, nostiprināts strāvas ligzda un noņemami montāžas kronšteini, padara ierīci piemērotu gan darbvirsmas, gan stacionārām instalācijām.

Piemērots

Kad var nebūt piemērots

Maksimālā katram displejam pieejamā izšķirtspēja un atsvaidzes intensitāte ir atkarīga no kopējā pieejamā joslas platuma no avota un ķēdē pievienoto displeju skaita; ne visas avota ierīces atbalstīs 4K@60Hz katram displejam MST režīmā. Sadalītājs izmanto DisplayPort savienojumus; lai pievienotu HDMI vai DVI displejus, nepieciešams izmantot pasīvo DP-uz-HDMI/DVI adapteri un pārliecināties, ka avots atbalsta Dual-Mode DisplayPort (DP++).

Galvenās specifikācijas

Lietošanas norādījumi

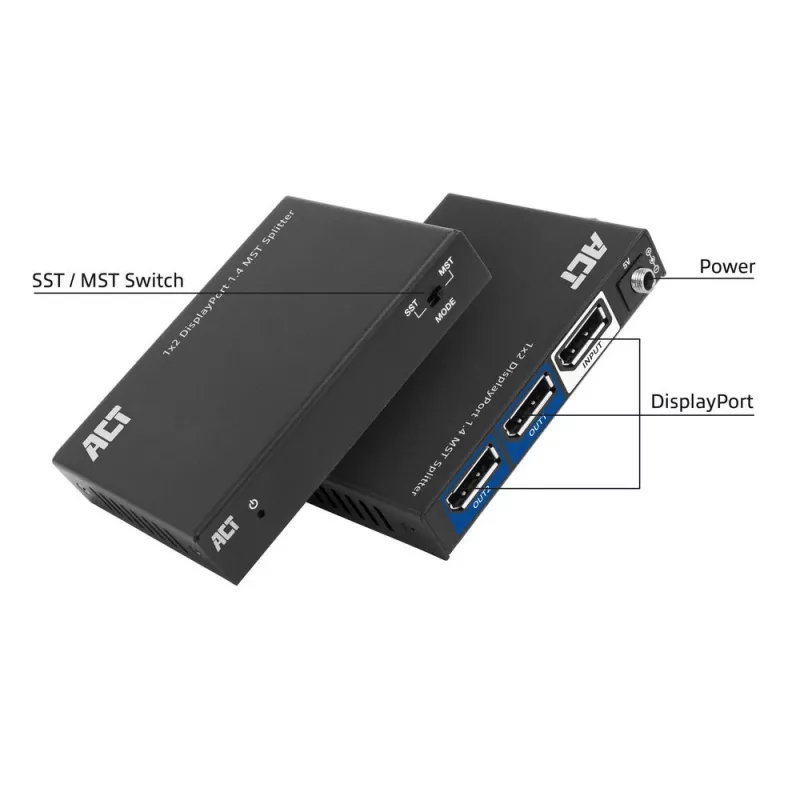

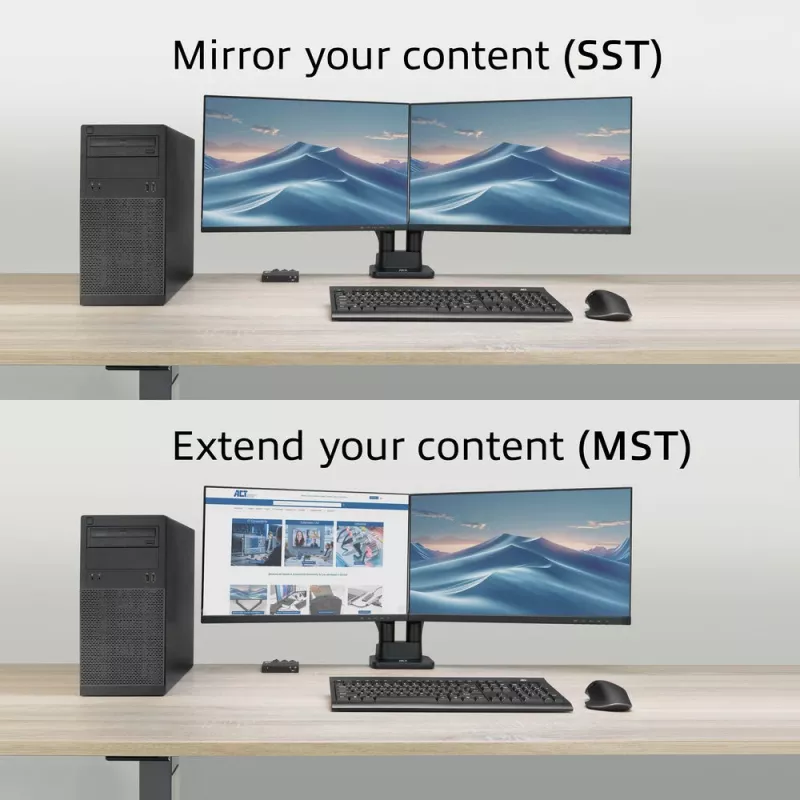

Pievienojiet avota ierīces DisplayPort izeju sadalītāja ieejai, pēc tam pievienojiet līdz pat diviem DisplayPort monitoriem sadalītāja izejām. Izvēlieties SST režīmu, lai spoguļotu vienu un to pašu attēlu abos displejos, vai MST režīmu, lai paplašinātu darbvirsmu pa abiem ekrāniem, izmantojot režīma slēdzi. Ja nepieciešams pievienot HDMI vai DVI monitoru, izmantojiet pasīvo DisplayPort-uz-HDMI/DVI adapteri un pārliecinieties, ka jūsu avots atbalsta DP++. Nostipriniet strāvas kabeli ar skrūvējamo savienotāju un pievienojiet sadalītāju, izmantojot noņemamos kronšteinus, ja nepieciešams. Ja pievienojat papildu DisplayPort monitorus caur ķēdi, savienojiet tos caur sadalītāja ķēdes izeju un ņemiet vērā, ka joslas platums tiks dalīts starp displejiem.

Kas jāņem vērā pirms iegādes

Ieteikumi

Lai iegūtu labākos rezultātus ar paplašinātu darbvirsmu (MST), izmantojiet avotu ar DisplayPort 1.4 izeju un pietiekamu joslas platumu; spoguļojot augstas izšķirtspējas saturu, pārslēdzieties uz SST režīmu, lai sasniegtu līdz 8K@30Hz. Pārliecinieties, ka kabeļi un adapteri ir sertificēti DisplayPort 1.4, lai saglabātu signāla integritāti.
