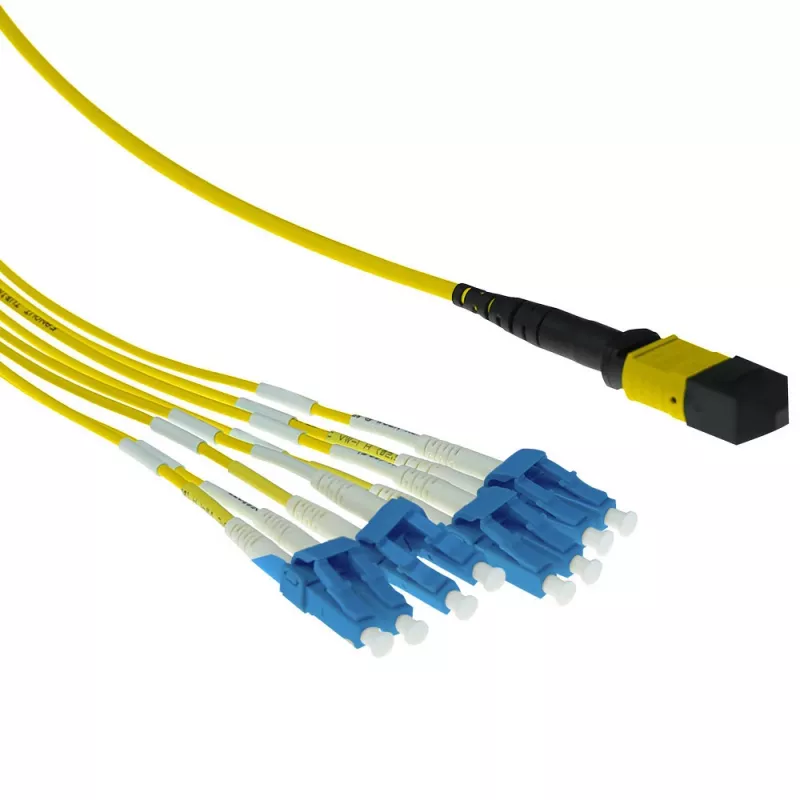

ACT 2 metru viendmodas 9/125 OS2 nozares kabelis 1 X MTP sievišķais - 4 X LC dupleksais 8 šķiedras

ACT nozares kabelis 2 m viendmodas 9/125 OS2 1xMTP-4xLC ir 8 šķiedru izvades kabelis, kas izstrādāts augstas blīvuma viendmodas tīkliem. Tas apvieno vienu MTP sievišķo savienotāju vienā galā ar četriem LC dupleksajiem savienotājiem otrā galā, ļaujot kompaktu daudzšķiedru maģistrāli pārveidot par atsevišķiem LC pieslēgumiem. 9/125 µm OS2 šķiedras konstrukcija ir paredzēta tālsatiksmes un augstas veiktspējas saitēm, kur nepieciešami zemi vājinājuma rādītāji un stabila viendmodas pārraide.

Priekšrocības

Šis nozares kabelis nodrošina zemu ievades zudumu un nemainīgu optisko veiktspēju visās astoņās šķiedrās, ļaujot veikt uzticamu signāla pārraidi prasīgās vidēs. Tā MTP uz LC konfigurācija vienkāršo statīvu un paneļu savienojamību, samazinot kabeļu jucekli un ļaujot ātri, atkārtojami savienot. 2 m garums nodrošina elastību savienošanai starp blakus esošiem statīviem vai no iekārtām uz paneļiem, vienlaikus saglabājot kontrolētu kabeļu maršrutēšanu un minimālu lieko vaļību.

Piemērots

• Datu centra mugurkaula un starpsavienojumu veidošanai
• Augsta blīvuma savienojumu paneļiem un šķiedru sadales rāmjiem
• Telekomunikāciju saitēm un mobilo sakaru tīkliem
• Migrācijai no daudzšķiedru maģistrālēm uz LC bāzētu aprīkojumu

Galvenās specifikācijas

• Šķiedras tips: Viendmodas OS2, 9/125 µm
• Šķiedru skaits: 8 šķiedras (4 LC dupleksie savienotāji)
• Savienotājs A: 1 × MTP sievišķais
• Savienotājs B: 4 × LC dupleksais (uniboot vai dupleksais formāts atkarībā no komplektācijas)
• Garums: 2 metri
• Tipiskā veiktspēja: zems ievades zudums un augsts atstarošanas zudums, saderīgs ar viendmodas sistēmām
• Kabeļa lietojums: iekštelpām, statīvu un korpusu savienošanai

Kā lietot

Savienojiet MTP sievišķo galu ar saderīgu MTP maģistrāli vai kaseti un pievienojiet LC dupleksos savienotājus iekārtai vai savienojumu paneļa portiem, kam nepieciešami viendmodas LC pieslēgumi. Pirms savienošanas pārliecinieties, ka savienotāju gali ir tīri, lai samazinātu zudumus un pasargātu ferulas no piesārņojuma. Izvietojiet kabeli kabeļu pārvaldības kanālos vai paplātēs, lai izvairītos no stingām locījuma vietām; ievērojiet viendmodas šķiedras liekuma rādiusa vadlīnijas, lai saglabātu optisko veiktspēju.

Ieteikumi

Pirms katras lietošanas pārbaudiet un notīriet savienotāju galus ar piemērotiem šķiedru tīrīšanas instrumentiem. Uzstādīšanas laikā izvairieties pārsniegt viendmodas šķiedrai noteikto minimālo liekuma rādiusu un nostipriniet kabeli, lai novērstu slodzi uz savienotājiem. Izmantojiet marķētu savienojumu, lai uzturētu šķiedru kartējumu starp MTP maģistrāli un LC portiem, un pēc uzstādīšanas pārbaudiet optisko zudumu ar OTDR vai jaudas mērītāju.
