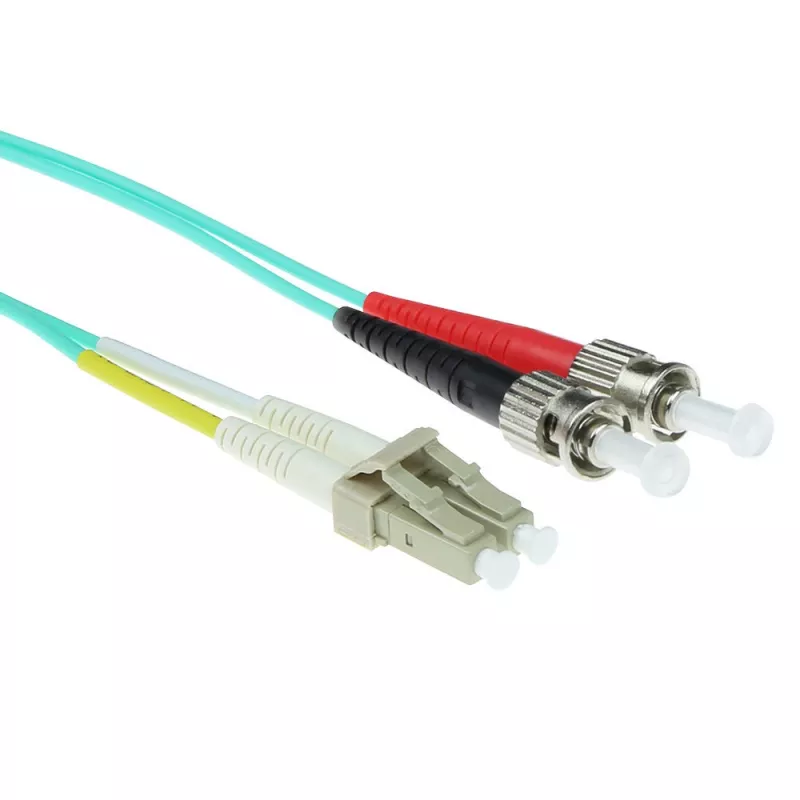

ACT 20 metru LSZH daudzmodu 50/125 OM3 optiskais ielāpu vads duplekss ar LC un ST savienotājiem

ACT 20 metru LSZH daudzmodu 50/125 OM3 optiskais ielāpu vads ir dupleksa optiskā šķiedras montāža ar LC savienotāju vienā galā un ST savienotāju otrā, paredzēta iekštelpu tīkla savienojumiem, kam nepieciešama uzticama daudzmodu veiktspēja vidējos attālumos. Ar 50 µm serdi un OM3 klasi vads nodrošina ātrdarbīgu datu pārraidi strukturētajiem kabeļu tīkliem datu centros, serveru telpās un uzņēmumu tīklos. Ārējais apvalks ir izgatavots no LSZH materiāla, lai samazinātu dūmus un novērstu halogēnu izdalīšanos ugunsgrēka gadījumā, padarot to piemērotu uzstādīšanai šaurās vai slikti vēdināmās vietās.

Priekšrocības

Šis optiskais ielāpu vads nodrošina dupleksu pilnas joslas platuma pārraidi ar daudzmodu OM3 veiktspēju un zemiem ievades zudumiem, ja tas ir terminēts ar LC un ST savienotājiem. LSZH apvalks samazina toksisku izgarojumu un biezu dūmu rašanos termiskā stresa apstākļos, uzlabojot drošību iekštelpu izvietojumos. 20 metru garums nodrošina elastību iekārtu izvietošanā bez nepieciešamības pēc starpposma savienojumiem, savukārt 50/125 µm serdes izmērs nodrošina saderību ar izplatītākajiem daudzmodu raiduztvērējiem un optiskajām iekārtām.

Piemērots

• Īsa līdz vidēja attāluma daudzmodu savienojumiem datu centros un serveru telpās
• Savienojumiem starp komutatoriem, ielāpu paneļiem un mantotām iekārtām ar ST aprīkojumu
• Uzņēmumu LAN mugurkaula un universitātes pilsētiņas vadiem, kur nepieciešams LSZH
• Pagaidu vai pastāvīgām instalācijām, kam nepieciešama dupleksa OM3 veiktspēja

Galvenās specifikācijas

• Šķiedras tips: Daudzmodu
• Serdes/apvalka diametrs: 50/125 µm
• OM klase: OM3
• Garums: 20 metri
• Savienotāju konfigurācija: Duplekss LC uz ST
• Apvalka materiāls: LSZH (Low Smoke Zero Halogen)
• Pulējums/tips: Piemērots daudzmodu raiduztvērējiem (rūpnīcā terminēts)

Kā lietot

Izvelciet duplekso vadu starp diviem galapunktiem, izvairoties no asiem līkumiem un augstas spriegošanas punktiem; ievērojiet minimālo liekuma rādiusu, kā ieteikts daudzmodu šķiedras praksē. Ievietojiet LC un ST savienotājus attiecīgajos portos, līdz tiek panākts drošs savienojums. Pārbaudiet savienojuma integritāti, izmantojot optisko testēšanas aprīkojumu vai tīkla raiduztvērējus, un marķējiet abus galus, lai atspoguļotu pievienotos portus turpmākai apkopei. Ja ir pieejams kabeļu pārvaldības aprīkojums, nostipriniet vadu ar šķiedrai draudzīgām saitēm vai organizatoriem, lai novērstu saspriegojumu terminācijas punktos.

Ieteikumi

Lai nodrošinātu drošu veiktspēju, turiet savienotājus tīrus un aizvākotus, kad tos neizmanto, ievērojiet daudzmodu OM3 uzstādīšanas standartus attiecībā uz liekuma rādiusu un maršrutēšanu, kā arī izvairieties no LSZH apvalka pakļaušanas augstas temperatūras avotiem vai mehāniskai nobrāzumam. Pēc uzstādīšanas izmantojiet piemērotus šķiedras testerus, lai apstiprinātu ievades zudumus un optiskās jaudas līmeņus.
