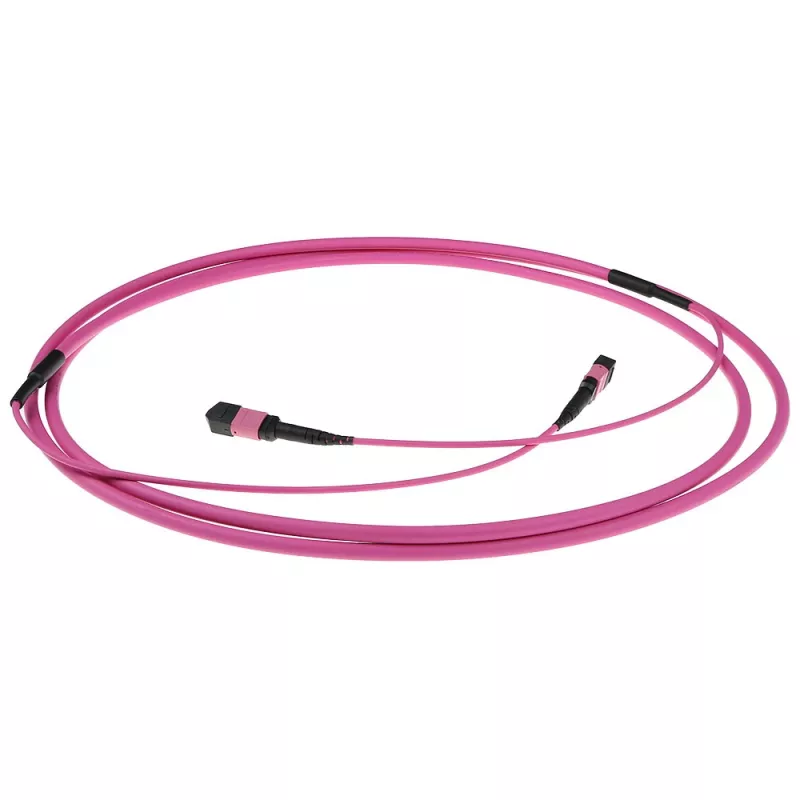

ACT 25 metru Multimode 50/125 OM4(OM3) polaritātes A optiskā magistrāles kabelis ar MTP/MPO sievišķajiem savienotājiem

ACT 25m Multimode 50/125 OM4(OM3) optiskais magistrāles kabelis ar MTP/MPO sievišķajiem savienotājiem ir 12 šķiedru, 6,5 mm magistrāles kabelis, kas paredzēts augsta blīvuma datu centru vidēm un mugurkaula savienojumiem. Tas izmanto OM4 daudzmodu šķiedru, kas ir atpakaļsaderīga ar OM3 un ir paredzēta lietošanai ar QSFP raiduztvērējiem vai kā daļa no ātrdarbīgas tīkla infrastruktūras. Kabelim katrā galā ir MTP US Conec savienotājs, lai nodrošinātu zemu ievades zudumu un uzlabotu mehānisko veiktspēju.

Priekšrocības

Ultrakompakta konstrukcija apvieno 12 šķiedras vienā 6,5 mm magistrālē, lai samazinātu vietas patēriņu statņos un kanālos. MTP US Conec savienotāji nodrošina zemus zudumus un nemainīgu optisko veiktspēju ar labāku mehānisko izturību. OM4 šķiedra atbalsta lielāku joslas platumu un garākus daudzmodu savienojumus, vienlaikus saglabājot saderību ar OM3 aprīkojumu. A polaritātes vadu shēma vienkāršo integrāciju sistēmās, kurām nepieciešama šāda konfigurācija.

Piemērots

• Datu centru mugurkaula un augsta blīvuma savienošanai
• Savienojumiem ar QSFP raiduztvērējiem un ātrdarbīgiem moduļiem
• Daudzmodu tīkla infrastruktūrai, kam nepieciešama OM4/OM3 saderība

Galvenās specifikācijas

• Garums: 25 m
• Šķiedras tips: Daudzmodu 50/125 µm OM4 (atpakaļsaderīgs ar OM3)
• Šķiedru skaits: 12 šķiedras
• Kabeļa diametrs: 6,5 mm
• Savienotāja tips: MTP/MPO sievišķais (MTP US Conec)
• Polaritāte: A
• Zīmols/Modelis: ACT, MPN DC5000
• EAN: 8716065420692

Kā lietot

Izvelciet magistrāles kabeli caur statņiem vai norobežojuma sistēmām, izvairoties no asiem līkumiem un pārmērīga stiepes sprieguma. Pabeidziet katru galu savietojamos MTP/MPO adapteros vai kasešu paneļos un pievienojiet QSFP raiduztvērējiem vai savienojuma paneļiem, ievērojot A polaritātes vadu shēmu. Pirms savienošanas pārliecinieties, ka savienotāji ir tīri, un nostipriniet kabeli, lai novērstu spriedzi uz savienotāja saskarnēm.

Ieteikumi

Pirms uzstādīšanas pārbaudiet un notīriet MTP savienotājus ar piemērotiem optisko šķiedru tīrīšanas rīkiem, ievērojiet minimālo liekuma rādiusu saskaņā ar ražotāja norādījumiem un izmantojiet saderīgus MPO/MTP adapterus vai kasetes, lai saglabātu zemus zudumus un mehānisko integritāti.
