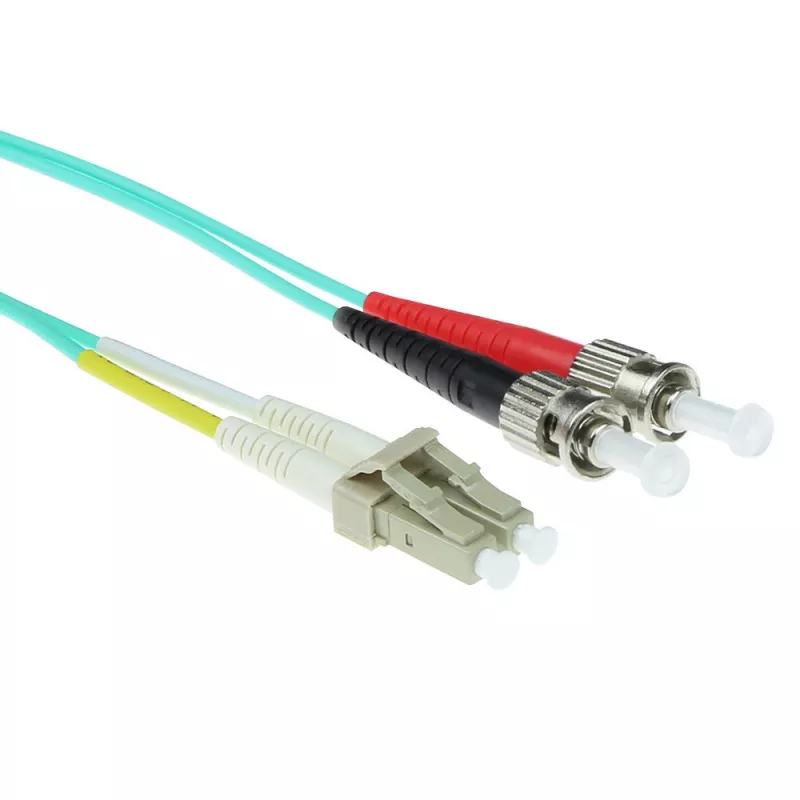

ACT 3 metru LSZH daudzmodu 50/125 OM3 optiskās šķiedras komutācijas kabelis duplekss ar LC un ST savienotājiem

ACT OM3 optiskās šķiedras komutācijas kabelis 3 m duplekss ar LC un ST savienotājiem ir daudzmodu 50/125 µm ielāpu vads, kas paredzēts ātrgaitas pilndupleksai datu pārraidei. Kabelis izmanto OM3 klases daudzmodu šķiedru ar UPC pulējumu savienotāju gala virsmām un LSZH apvalku ar samazinātu dūmu daudzumu un nulles halogēna emisiju, kas ir piemērots iekštelpu instalācijām un datu centru vidēm. Katram kabelim tiek pievienots individuāls testa protokols, kurā norādīti ievades zudumi (IL) un atstarošanas zudumi (RL), un savienotāju gala virsmas tiek 100% pārbaudītas.

Priekšrocības

Lāzera precīza šķelšana un A-M klases šķiedra nodrošina nemainīgu optisko veiktspēju. UPC pulējums savienotāju gala virsmām nodrošina zemu atpakaļatstarošanos drošai signāla integritātei. LSZH ārējais apvalks samazina bīstamas emisijas slēgtās telpās, un iekļautais IL un RL testa protokols nodrošina izsekojamu kvalitātes pārbaudi katram kabelim.

Piemērots

• Datu centra maģistrālo līniju un servera–slēdža savienojumiem
• Uzņēmuma LAN mugurkaula un horizontālajai kabeļošanai
• Ātrgaitas daudzmodu tīkliem (10GbE un saderīgām sistēmām)

Galvenās specifikācijas

• Šķiedras tips: OM3 daudzmodu, 50/125 µm
• Garums: 3 m
• Savienotāju konfigurācija: Duplekss (2x LC uz 2x ST)
• Pulējuma tips: UPC
• Apvalks: LSZH (mazdūmu, bez halogēna)
• Kvalitātes kontrole: Individuāls IL un RL testa protokols; 100% gala virsmas pārbaude

Lietošana

Pirms pievienošanas pārbaudiet LC un ST portu saderību jūsu iekārtā. Turiet savienotājus aiz uzmavas vai savienotāja korpusa, izvairieties no gala virsmu aizskaršanas, un glabājiet aizsargājošos putekļu vāciņus uzvilktus līdz instalācijai. Izlīdziniet un ievietojiet LC un ST savienotājus to atbilstošajos portos, līdz tie nofiksējas vai nostiprinās; nodrošiniet, lai kabeļa maršrutā nebūtu asu līkumu (ievērojiet minimālo līkuma rādiusu) un tas netiktu pakļauts spriedzei vai saspiešanai. Pēc instalācijas saglabājiet pievienoto testa protokolu uzziņai un, ja nepieciešams, veiciet tīkla pārbaudes testus, lai apstiprinātu savienojuma veiktspēju.

Ieteikumi

Uzglabājiet un instalējiet kabeli tīros apstākļos, pirms savienotāju savienošanas izmantojiet piemērotus šķiedras tīrīšanas rīkus un ievērojiet ražotāja norādījumus par līkuma rādiusu un stiepes samazināšanu, lai saglabātu optisko veiktspēju un pagarinātu kalpošanas laiku.
