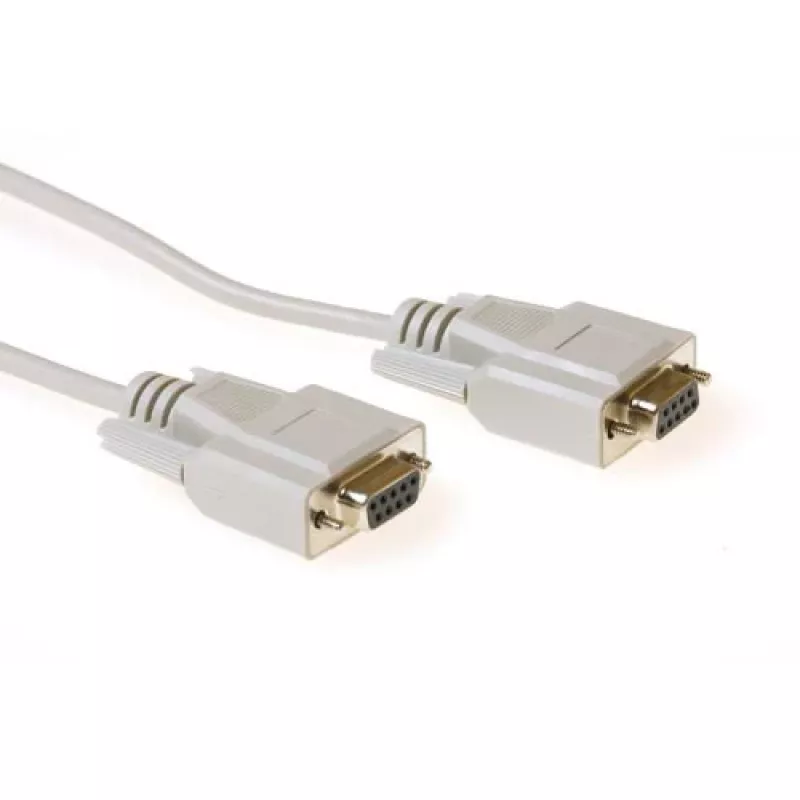

ACT 3 metru seriālais savstarpējais savienojuma kabelis 9 kontaktu D-sub sievišķais - 9 kontaktu D-sub sievišķais

ACT AK7103 ir 3,00 m garš seriālais savstarpējais savienojuma kabelis ar 9 kontaktu D-sub sievišķajiem savienotājiem abos galos. Paredzēts seriālo datu pārsūtīšanai un failu apmaiņai, šis ziloņkaula krāsas kabelis realizē noteiktu vadu shēmu, lai atbilstu savietojamiem seriālajiem interfeisiem un Laplink lietojumprogrammām.

Priekšrocības

Kabelis piedāvā trīs metru sasniedzamību, kas nodrošina elastīgu ierīču izvietojumu un tiešus seriālos savienojumus bez adapteriem. Abi gali izmanto standarta 9 kontaktu D-sub sievišķos savienotājus plašai savietojamībai ar seriālajiem portiem. Formētie apvalki nodrošina stiepes atvieglojumu un aizsargā savienotāja galu, savukārt norādītā vadu shēma garantē pareizu signālu maršrutēšanu seriālo starpsavienojumu un failu pārsūtīšanas (Laplink) lietošanai.

Piemērots

• Tiešiem seriālajiem ierīču-ierīču savienojumiem
• Failu pārsūtīšanai (Laplink) starp savietojamām sistēmām
• Mantotajam aprīkojumam ar 9 kontaktu D-sub seriālajiem portiem

Galvenās specifikācijas

• Garums: 3,00 m
• Savienotājs A: 9 kontaktu D-sub sievišķais
• Savienotājs B: 9 kontaktu D-sub sievišķais
• Krāsa: Ziloņkaula
• Vadu shēma: (1+6)-4, 2-3, 3-2, 4-(1+6), 5-5, 7-8, 8-7

Kā lietot

Pievienojiet vienu 9 kontaktu D-sub sievišķo galu pirmās ierīces seriālajam portam un otru galu otrajai ierīcei. Pārliecinieties, ka abas ierīces ir izslēgtas pirms savienojuma izveides, ja to iesaka ierīču ražotāji. Pēc fiziska savienojuma izveides konfigurējiet seriālās komunikācijas iestatījumus (baudu pārraides ātrums, paritāte, datu biti, stop biti) abās sistēmās, lai tie atbilstu paredzētajam pārsūtīšanas protokolam, un sāciet datu vai failu pārsūtīšanu, izmantojot izvēlēto programmatūru.

Ieteikumi

Izmantojiet kabeli īsa attāluma seriālajai komunikācijai un Laplink stila failu pārsūtīšanai starp savietojamu aprīkojumu. Izvairieties no asiem līkumiem un pārmērīgas vilkšanas aiz formētajiem apvalkiem; turiet kabeli prom no spēcīgiem elektromagnētiskās interferances avotiem, lai saglabātu signāla integritāti.
