ACT 4K HDMI 1.4 pagarinātāja komplekts, izmantojot CAT6 UTP, ar IR atbalstu, 40 metri

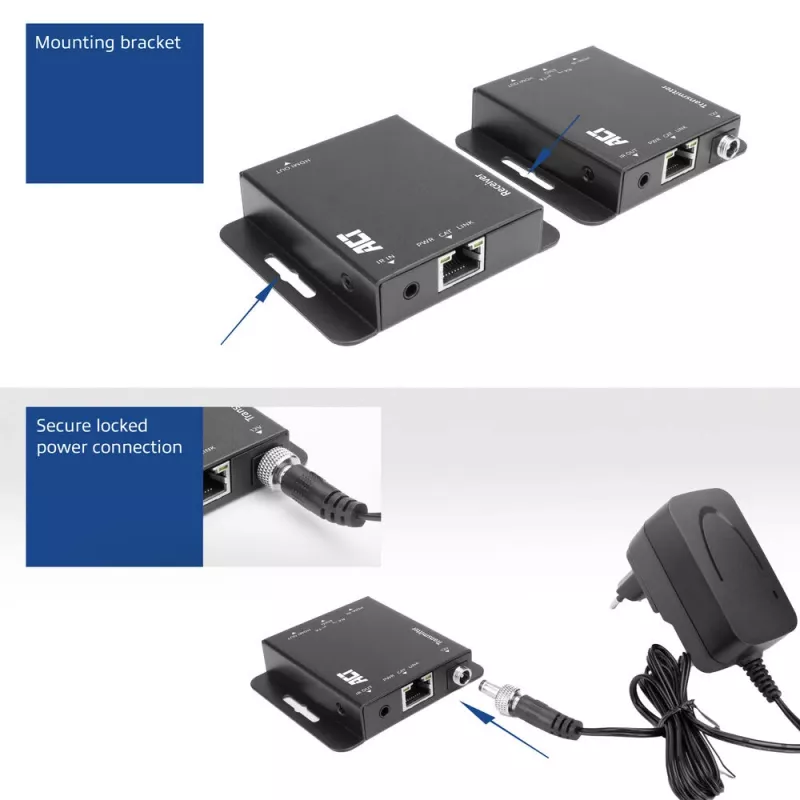

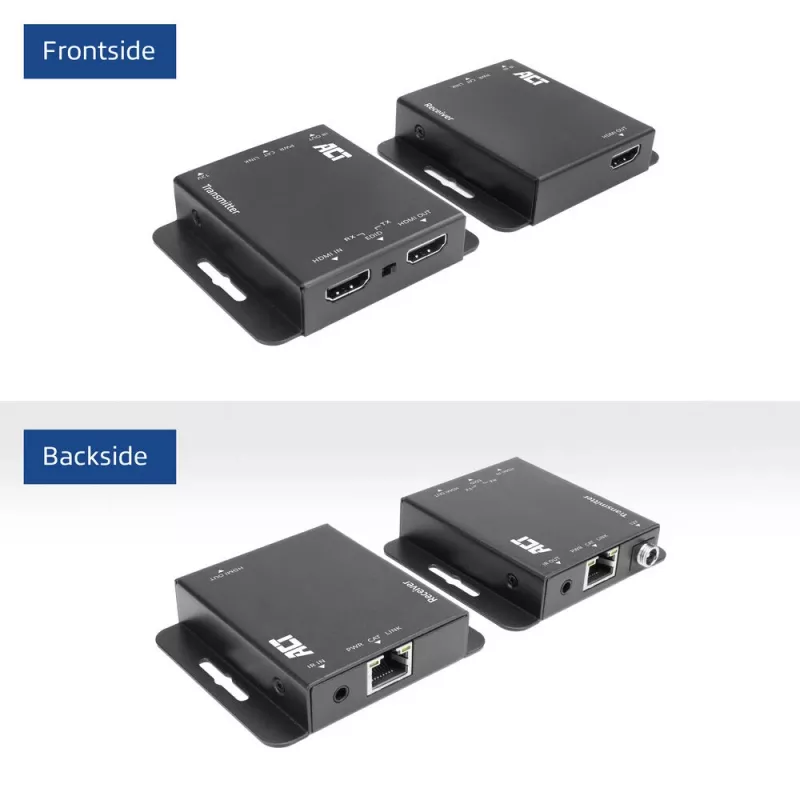

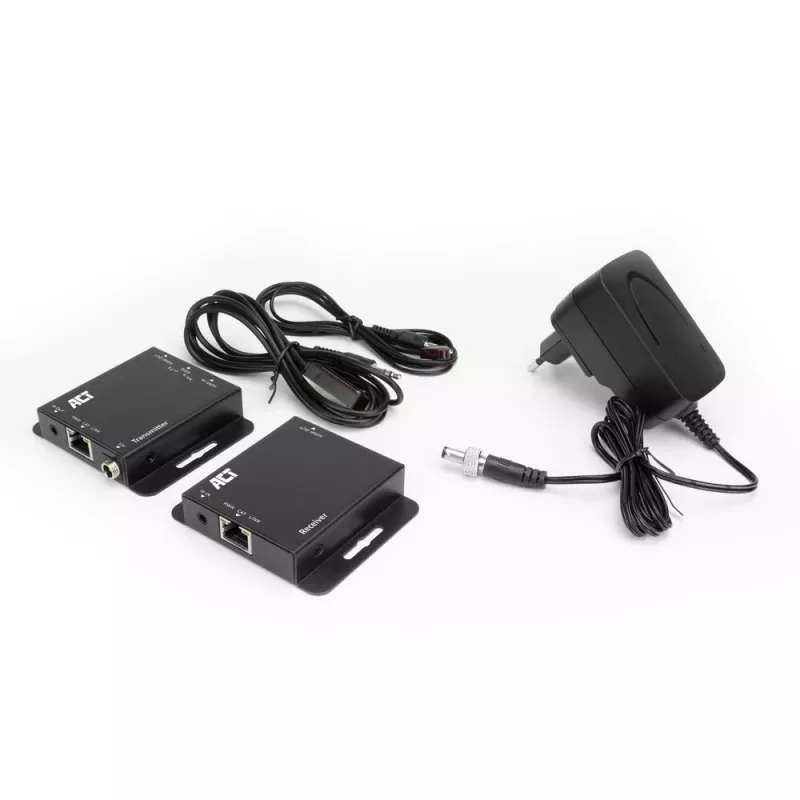

ACT AC7801 AV raidītāja un uztvērēja komplekts pagarina HDMI signālus pa CAT6 UTP kabeli līdz 40 metriem, vienlaikus atbalstot izšķirtspēju līdz 4K@30Hz (4096 x 2160). Komplektā ietilpst raidītājs ar lokālu HDMI cilpas izeju un uztvērējs, kas tiek barots, izmantojot Power over kabelis (PoC) no raidītāja. Komplekts atbalsta EDID kopēšanu, Chroma Sampling 4:4:4, infrasarkano raidītāju un uztvērēju tālvadībai, pieskrūvējamu barošanas savienotāju uz raidītāja un integrētu montāžas kronšteinu uzstādīšanai.

Priekšrocības

Šis HDMI 1.4 pagarinātāja komplekts nodrošina 4K@30Hz pārraidi pa CAT6 UTP līdz 40 m un piedāvā paplašinātu 1080p@60Hz diapazonu līdz 70 m. Power over kabelis (PoC) novērš nepieciešamību pēc atsevišķa barošanas avota pie uztvērēja. Lokāla HDMI izeja uz raidītāja ļauj pievienot tuvumā esošu ekrānu. EDID kopēšana nodrošina pareizu izšķirtspējas saskaņošanu starp avotu un displeju, un iekļautie IR piederumi nodrošina avota ierīces tālvadību. Raidītāja pieskrūvējamais barošanas savienotājs samazina nejaušas atvienošanas risku.

Piemērots

• HDMI signālu pagarināšanai no multivides atskaņotājiem, televizora pierīcēm vai datoriem uz attālinātu displeju
• Mazām sanāksmju telpām, klasēm un digitālās reklāmas instalācijām līdz 40 m
• Uzstādījumiem, kur nepieciešama avota ierīces IR vadība

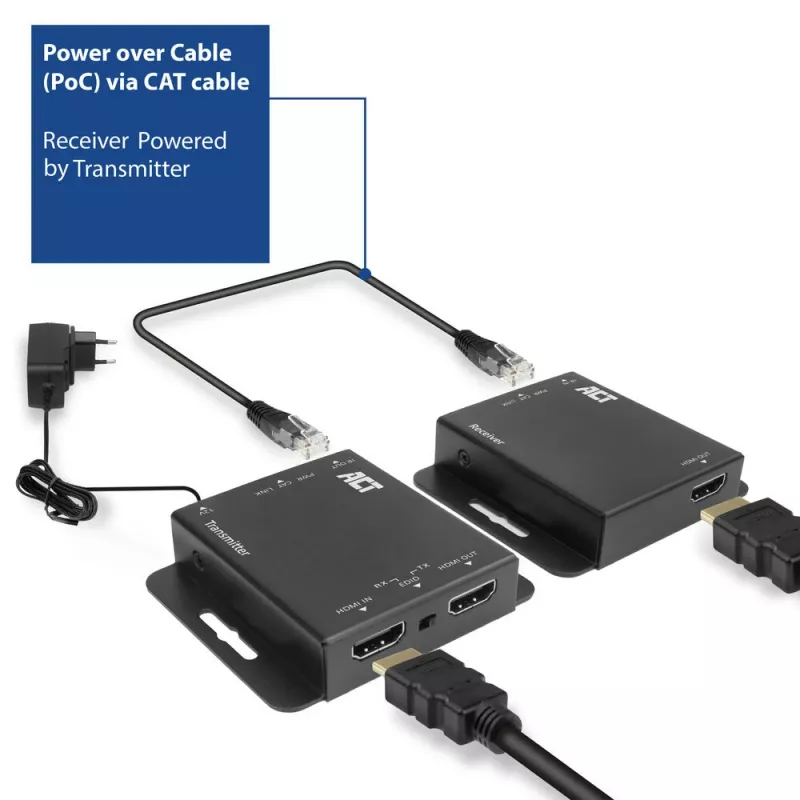

• Instalācijām, kur uztvērējs jābaro attālināti, izmantojot PoC

Galvenās specifikācijas

• Modelis: ACT AC7801
• Standarts: HDMI 1.4
• Maksimālā izšķirtspēja: 4K@30Hz (4096 x 2160)
• Maksimālais diapazons: 40 m (4K@30Hz), līdz 70 m pie 1080p@60Hz
• Kabeļa tips: CAT6 UTP
• Barošana: 12 V DC, 1 A (raidītājs); uztvērējs tiek barots, izmantojot PoC

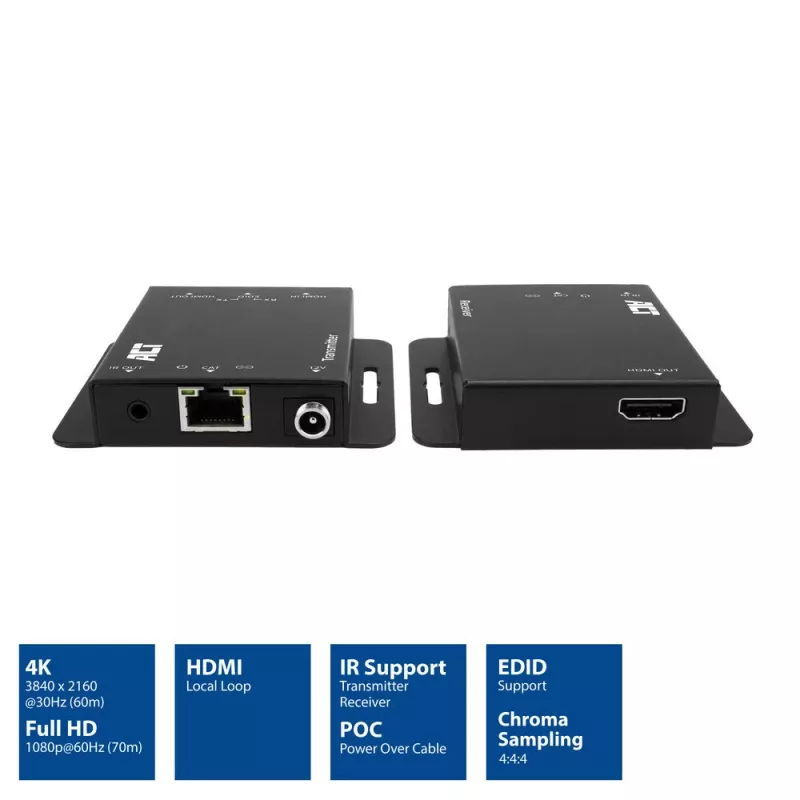

• Funkcijas: EDID kopēšana, Chroma Sampling 4:4:4, IR raidītājs/uztvērējs, lokāla HDMI cilpas izeja
• Krāsa: melna

Kā lietot

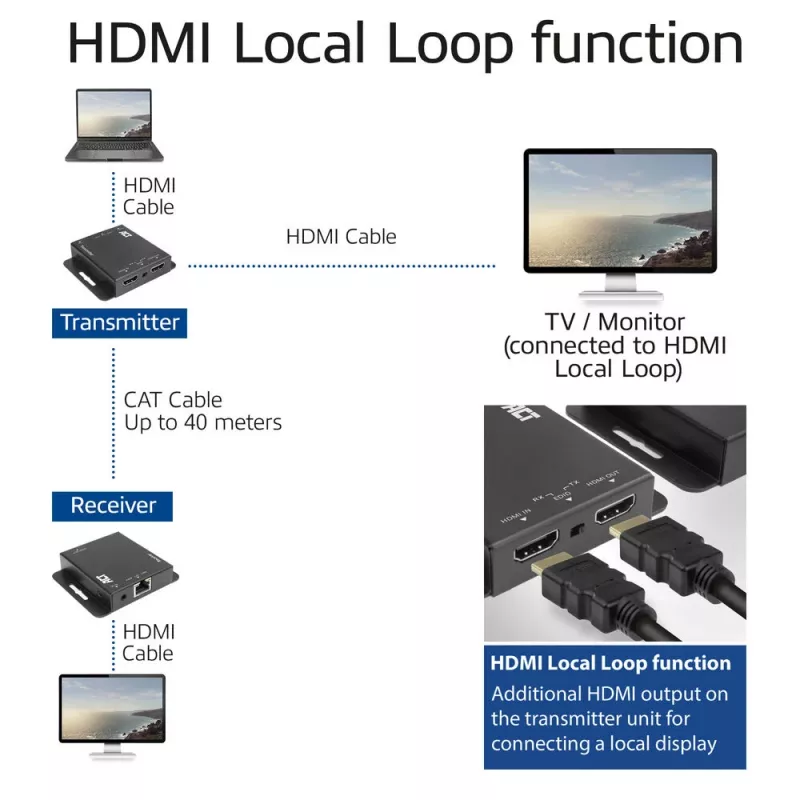

Pievienojiet HDMI avotu (piemēram, multivides atskaņotāju vai datoru) raidītāja HDMI ieejai un pēc izvēles pievienojiet lokālu monitoru raidītāja HDMI cilpas izejai. Novietojiet CAT6 UTP kabeli starp raidītāja un uztvērēja blokiem. Barojiet raidītāju ar komplektā iekļauto 12 V DC adapteri; uztvērējs saņems strāvu, izmantojot PoC pa CAT6 kabeli. Pievienojiet displeju uztvērēja HDMI izejai un, ja nepieciešams, izmantojiet komplektā iekļauto IR raidītāju un uztvērēju avota ierīces vadībai. Izmantojiet EDID kopēšanas funkciju, lai nodrošinātu pareizu izšķirtspējas saskaņošanu starp avotu un displeju.

Ieteikumi

Lai nodrošinātu uzticamu 4K@30Hz veiktspēju, izmantojiet augstas kvalitātes CAT6 UTP kabeli un izvairieties no gariem posmiem ar sliktiem savienotājiem; nostipriniet raidītāja barošanas spraudni ar pieskrūvējamo fiksatoru, lai novērstu nejaušu atvienošanu. Ja kaskādējat vairākus pagarinātājus, pārbaudiet EDID iestatījumus un pārbaudiet katru posmu vēlamajā izšķirtspējā.
