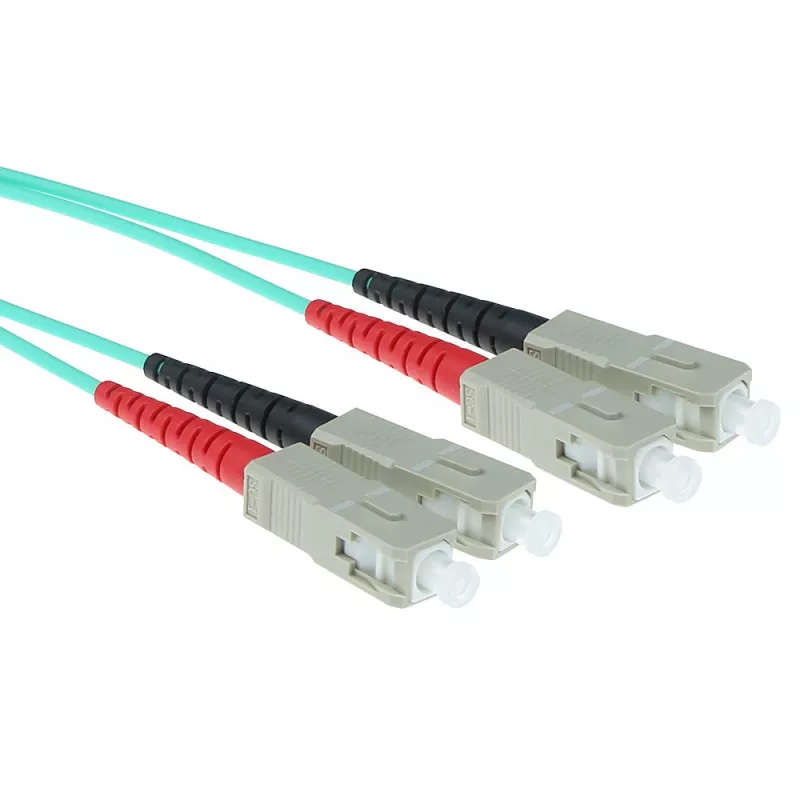

ACT 5 m LSZH daudzmodu 50/125 OM3 optiskais savienotājkabelis dupleksais ar SC savienotājiem

ACT 5 metru LSZH daudzmodu 50/125 OM3 dupleksais SC optiskais savienotājkabelis ir rūpnīcā terminēts dupleksais savienojums, kas paredzēts īsa līdz vidēja diapazona ātrgaitas tīklošanai. Tas izmanto 50/125 µm daudzmodu šķiedru OM3 specifikācijā un SC savienotājus abos galos dupleksā konfigurācijā. Kabeļa apvalks ir Low Smoke Zero Halogen (LSZH), kas samazina toksisku un kodīgu gāzu izdalīšanos ugunsgrēka gadījumā, padarot to piemērotu iekštelpu instalācijām, kur nepieciešama drošība un zema dūmu uzvedība.

Priekšrocības

Šis daudzmodu optiskais savienotājkabelis atbalsta augstus datu pārraides ātrumus un ir optimizēts lietojumiem, kas izmanto OM3 optiku, nodrošinot zemu vājinājumu un konsekventu veiktspēju 850 nm un 1300 nm viļņu garumos. Dupleksie SC terminācijas nodrošina stabilu mehānisku savienojumu un vienkāršu, ar krāsu kodētu savienojumu. LSZH apvalks samazina risku slēgtās vai publiskās telpās, jo, pakļauts karstumam vai liesmai, rada maz dūmu un neizdala halogēnu saturošas gāzes. Rūpnieciski terminētā konstrukcija nodrošina paredzamu optisko veiktspēju un samazina instalācijas laiku, salīdzinot ar uz vietas terminētiem savienotājiem.

Piemērots (uzdevumi / lietošanas gadījumi)

• Datu centru horizontālie un starpskapju savienojumi
• Uzņēmuma LAN tīkla maģistrāles savienojumi un servera savienojumi
• Sakaru paneļi un optiskie sadales rāmji (ODF)
• Īsa diapazona daudzmodu savienojumi biroju un studentu pilsētiņu vidēs

Galvenās specifikācijas

• Šķiedras veids: Daudzmodu 50/125 µm (OM3)
• Garums: 5 metri
• Savienotāja veids: Dupleksais SC abos galos
• Apvalka materiāls: LSZH (Low Smoke Zero Halogen)
• Konfigurācija: Dupleksais (pilna dupleksa datu pārraide)
• Tipiski lietojumi: 10 Gigabit Ethernet un daudzmodu optiskie tīkli

Kā lietot

Izvelciet 5 metru duplekso kabeli starp savienojamajām ierīcēm vai sakaru paneļu pieslēgvietām, izvairoties no asiem līkumiem un mehāniskās spriedzes. Saskaņojiet SC savienotājus ar atbilstošo SC adapteri vai uztvērēja ligzdu un iespraudiet, līdz dzirdat vai jūtat, kā savienotāja aizbīdņa mehānisms nofiksējas. Ievērojiet polaritāti, savienojot dupleksos savienojumus, lai pārliecinātos, ka raidītāja un uztvērēja šķiedras saskan ar attālināto galu; ja nepieciešams, mainiet atbilstoši jūsu kabeļu savienojuma shēmai. Pārbaudiet optiskā savienojuma integritāti un signāla līmeņus, izmantojot atbilstošas pārbaudes iekārtas vai pārbaudot savienojuma indikatorus tīkla ierīcēs.

Ieteikumi

Turiet optisko kabeli aiz savienotāja uzmavas un ārējā apvalka; ievērojiet minimālo liekuma rādiusu, kas noteikts daudzmodu šķiedrai, lai izvairītos no palielināta vājinājuma. Uzturiet savienotāju galus tīrus – pirms savienošanas izmantojiet optisko šķiedru tīrīšanas rīkus vai bezplūksnu salvetes ar apstiprinātu tīrīšanas šķidrumu. Instalācijām publiskās vai slēgtās telpās LSZH apvalks nodrošina samazinātu dūmu un halogēnu izdalīšanos; tomēr ievērojiet vietējos ugunsdrošības un kabeļu uzstādīšanas noteikumus, maršrutējot un nostiprinot kabeli.
