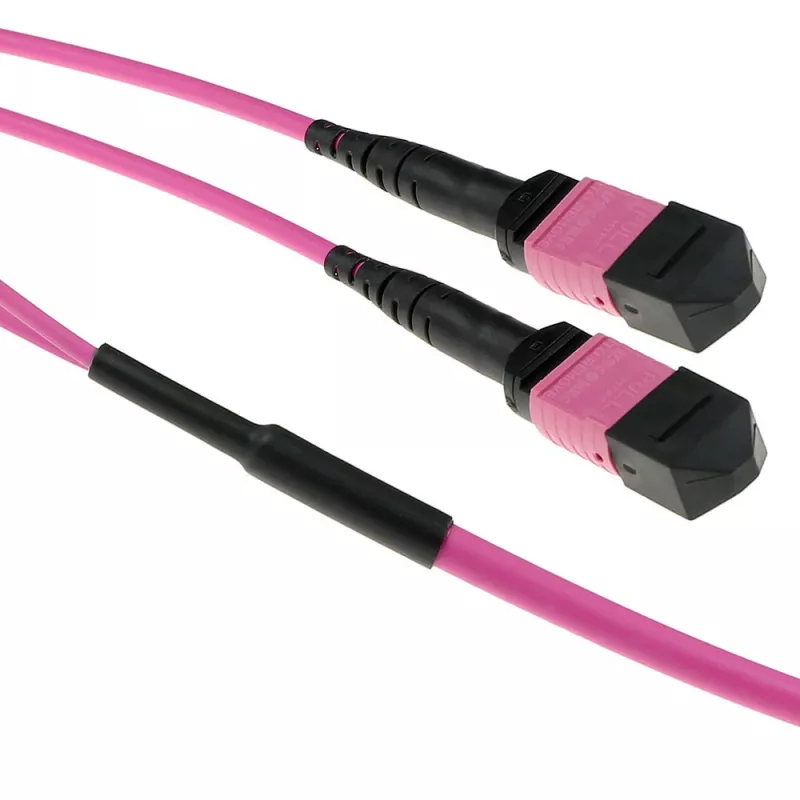

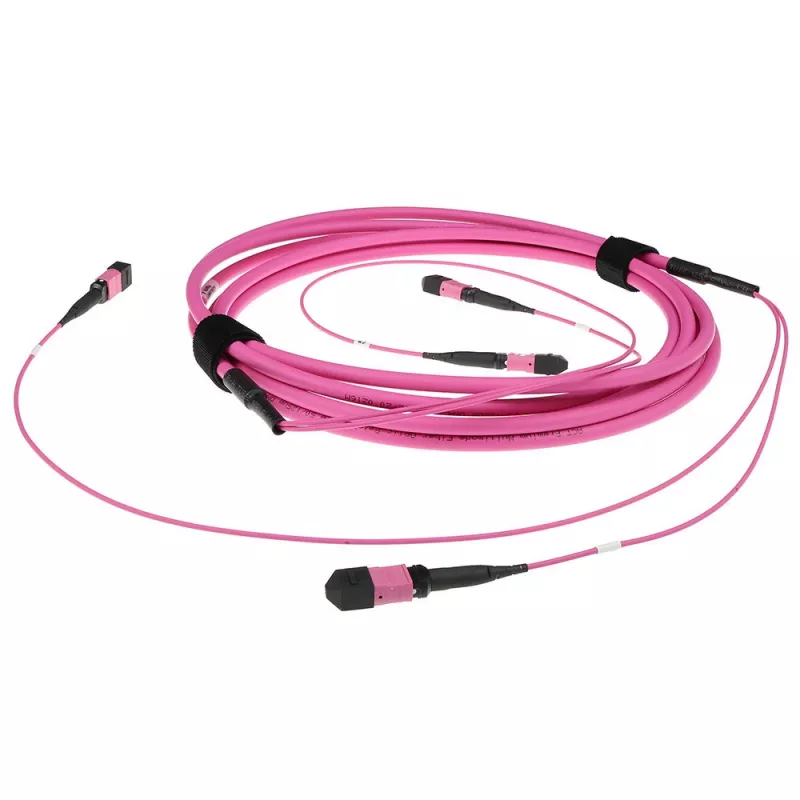

ACT DC5216 InfiniBand šķiedru optiskais kabelis 100m 2x MPO OM4 50µm

MTP/MPO maģistrālie kabeļi ir paredzēti izmantošanai datu centros un serveru telpās
MTP/MPO maģistrālie kabeļi ir šķiedru kabeļi ar iepriekš terminētiem MTP savienotājiem, kas ir arvien plašāk izmantoti datu centros un serveru telpās.

Piemērots tiešajam un strukturētajam kabeļojumam
Datu centros izšķir divus kabeļojuma ieviešanas veidus. Tiešais kabeļojums nozīmē, ka iekārtas ir savienotas tieši viena ar otru. Strukturētais kabeļojums, ko dēvē arī par strukturēto kabeļu sistēmu, ietver paneļu, instalācijas kabeļu un savienojošo kabeļu izmantošanu.

ACT MTP/MPO maģistrālie kabeļi ir piemēroti gan tiešajam, gan strukturētajam kabeļojumam. Izmantojot pakāpenisku atzarošanos, kabeļus var viegli savienot gan ar savienojošajiem paneļiem, gan iekārtām, piemēram, slēdžiem, serveriem un datu glabāšanas ierīcēm. Izmantojot kabeļus ar mazu diametru, maģistrālos kabeļus var izmantot arī lielākos daudzumos kabeļu kanālos un 19" skapjos. Tas ir sīkāk paskaidrots tālāk.

Neatkarīgi no tā, vai izvēlaties tiešo vai strukturēto risinājumu, ar ACT MTP/MPO maģistrālajiem kabeļiem jūs varat ātri un viegli izveidot savu datu centru vai serveru telpu.

Līdz pat 50% lielāka ietilpība, pateicoties īpaši kompaktam kabelim
ACT MTP/MPO maģistrālie kabeļi ir piemēroti augsta blīvuma savienojumiem datu centros un serveru telpās, pateicoties to plānam diametram (6,8 mm). Mūsu īpaši kompakto kabeļu ar mazu diametru konstrukcija ļauj ievietot līdz pat 50% vairāk kabeļu šķiedru trasēs / kabeļu kanālos. Tas nodrošina labāku mērogojamību turpmākai tīkla paplašināšanai.

Kompaktie atzarojumi nodrošina vairāk vietas svarīgākajās vietās
Pie aktīvajām iekārtām vai plauktos 19" skapjos bieži trūkst vietas. ACT to ņem vērā, veidojot savu maģistrālo kabeļu atzarojumus pēc iespējas kompaktākus, taču joprojām uzticamus.
Mēs to panākam, izmantojot 2 mm atzaru kabeļus uz 12 šķiedrām MTP/MPO maģistrālajiem kabeļiem. Šie kabeļi ir elastīgāki mazā diametra dēļ un aizņem mazāk vietas, tomēr šiem atzarojumiem ir līdzīga stiepes aizsardzība kā standarta šķiedru savienojošajiem kabeļiem. Arī pāreja no kabeļa uz atzarojumu ir kompakta, tādējādi atvieglojot uzstādīšanu un ietaupot vietu.

ACT DC5216. Kabeļa garums: 100 m, Šķiedru optikas tips: OM4, Savienotājs 1: 2x MPO, Savienotājs 2: 2x MPO, Serdes diametrs: 50 µm

Lietošana

Izvelciet maģistrālo kabeli caur paredzētajiem kabeļu kanāliem vai 19" skapja atverēm uz vietu, kur MPO savienotāji tiks terminēti uz paneļiem vai tieši iekārtu moduļos. Izmantojiet kompaktos atzarojumus, lai pārveidotu MPO galus standarta šķiedru portos vai savienojošajos kabeļos atbilstoši sava savienojošā paneļa vai ierīces prasībām. Nostipriniet kabeli un atzarojumus ar piemērotām stiepes atslogošanas skavām un ievērojiet sava datu centra liekuma rādiusa un maršrutēšanas politiku, lai saglabātu optisko veiktspēju.

Ieteikumi

Lai iegūtu labākos rezultātus, izmantojiet ACT DC5216 vidēs, kur nepieciešama augsta blīvuma šķiedru maršrutēšana un minimāla telpas izmantošana plauktos. Ievērojiet ražotāja ieteiktos liekuma rādiusus, izvairieties no asiem līkumiem atzarojumu tuvumā un pirms izvietošanas pārbaudiet MPO gala virsmas, lai nodrošinātu optimālu signāla integritāti.
