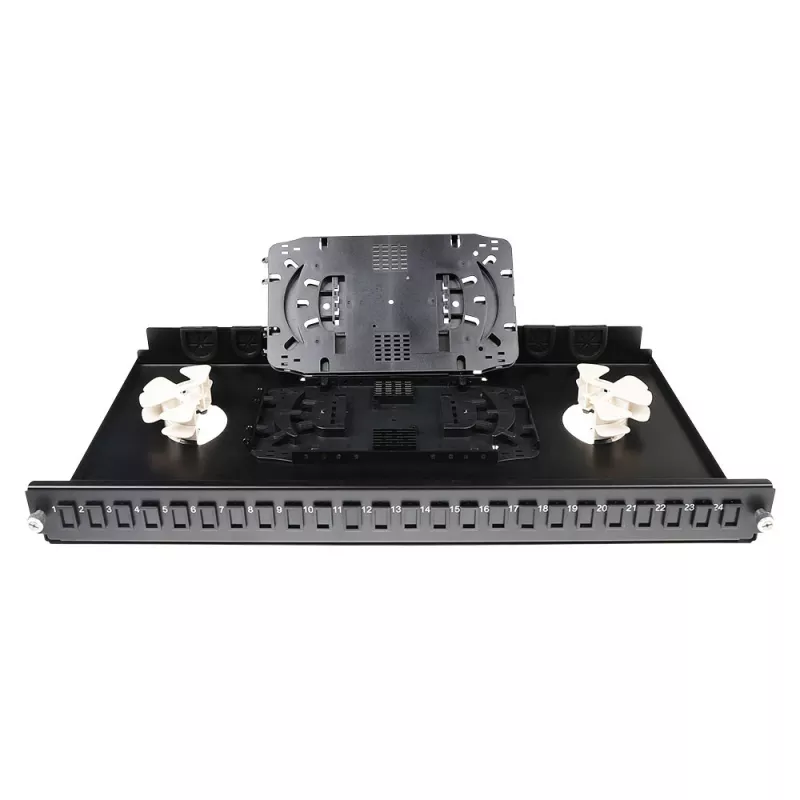

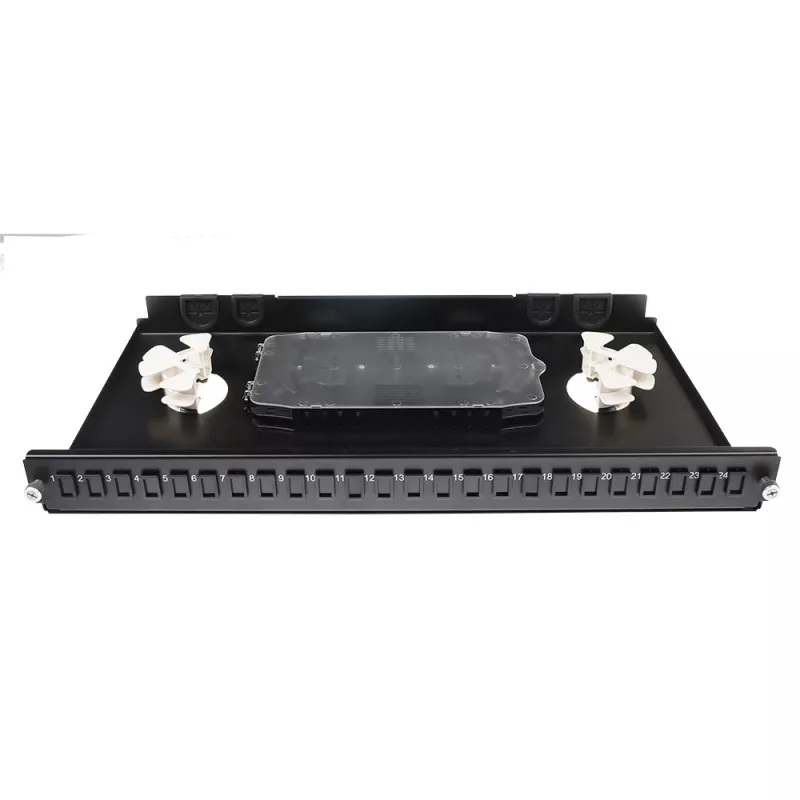

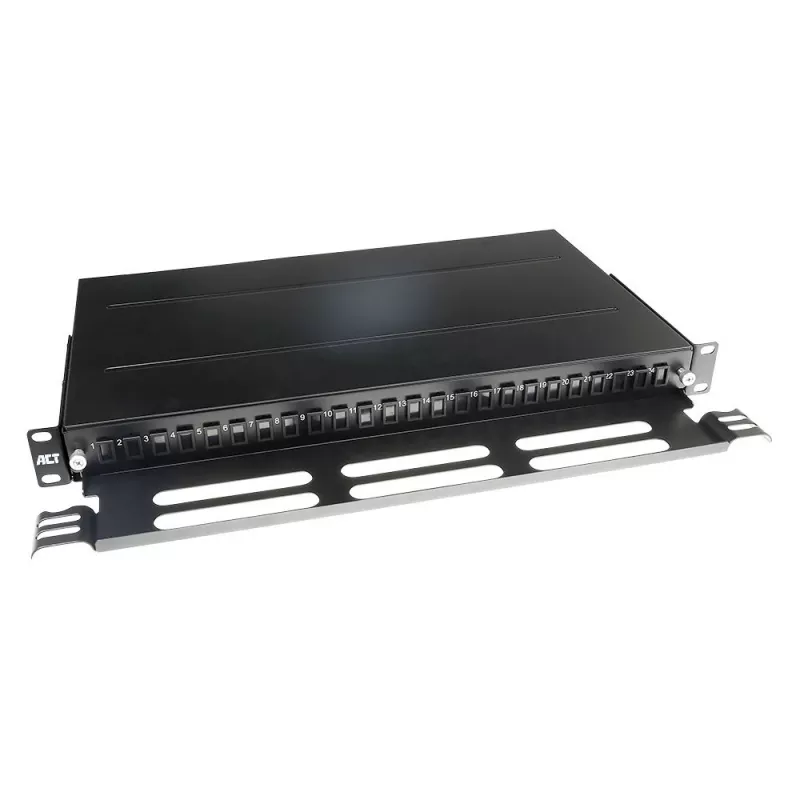

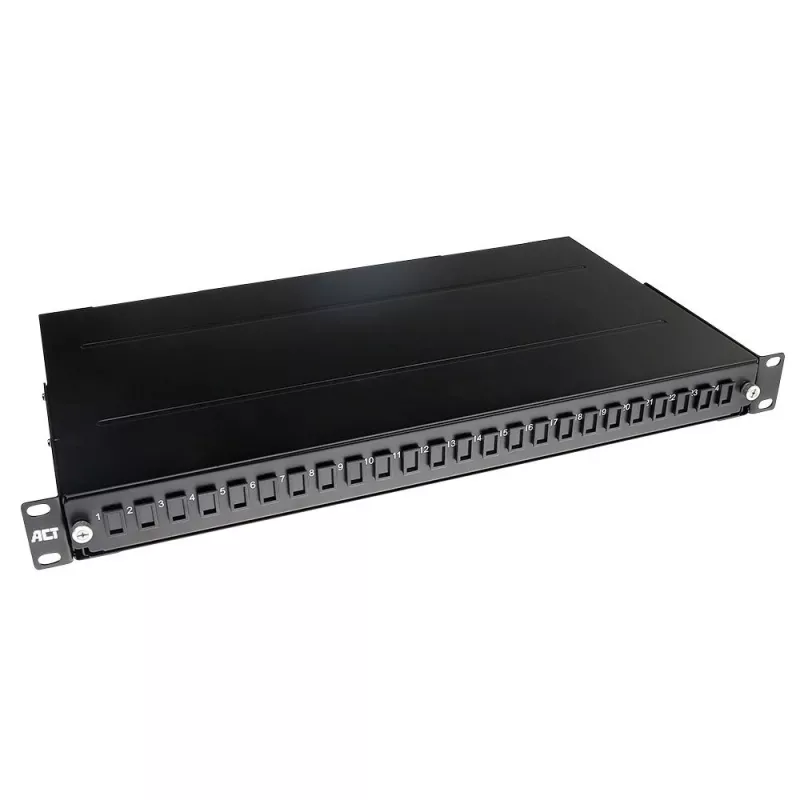

ACT FA2044 optiskās šķiedras panelis bez pieslēgvietām, 24 pieslēgvietas

ACT optiskās šķiedras panelis FA2044 ir 1U statnē montējams optiskās šķiedras panelis bez pieslēgvietām, kas paredzēts līdz 24 optiskās šķiedras savienojumu organizēšanai un pārvaldībai. Izgatavots no izturīga SPCC materiāla ar melnu apdari, tā izmēri ir 482,6 mm (P) × 43,6 mm (A) × 265,5 mm (D). Panelis atbalsta LC savienotāju moduļus un pieņem maināmus aizklājošos pārsegus, lai pielāgotos dažādiem savienotāju tipiem.

Priekšrocības

Panelis tiek piegādāts ar 24 aizklājošajiem pārsegiem, kas ir nomaināmi, lai ietilpinātu 24× LC(DX), SC(SX), ST(SX) vai E2000(DX) moduļus, nodrošinot elastīgu savienotāju konfigurāciju. Tajā ietilpst divas splicēšanas kasetes un šķiedru pārvaldības rullīši organizētai optiskās šķiedras maršrutēšanai un splicējumu aizsardzībai. Izvelkams paliktnis nodrošina vieglāku piekļuvi uzstādīšanas un apkopes laikā, un divkāršas kabeļu ievades iespējas pieņem PG11 un PG13 kabeļu blīves (blīves nav iekļautas).

Piemērots

• Statnē montējama optiskās šķiedras sadale datu centros un serveru telpās
• Telekomunikāciju un tīkla instalācijas, kam nepieciešamas modulāras savienotāju konfigurācijas
• Vide, kur nepieciešama splicējumu aizsardzība un kārtīga kabeļu pārvaldība

Galvenās specifikācijas

• Modelis: ACT FA2044
• Pieslēgvietas (bez pieslēgvietām): 24 (aizklājošie pārsegi nomaināmi)
• Atbalstītie savienotāju tipi: LC, SC, ST, E2000 (izmantojot nomaināmus pārsegus)
• Materiāls: SPCC
• Apdare: melna
• Izmēri (P×A×D): 482,6 × 43,6 × 265,5 mm

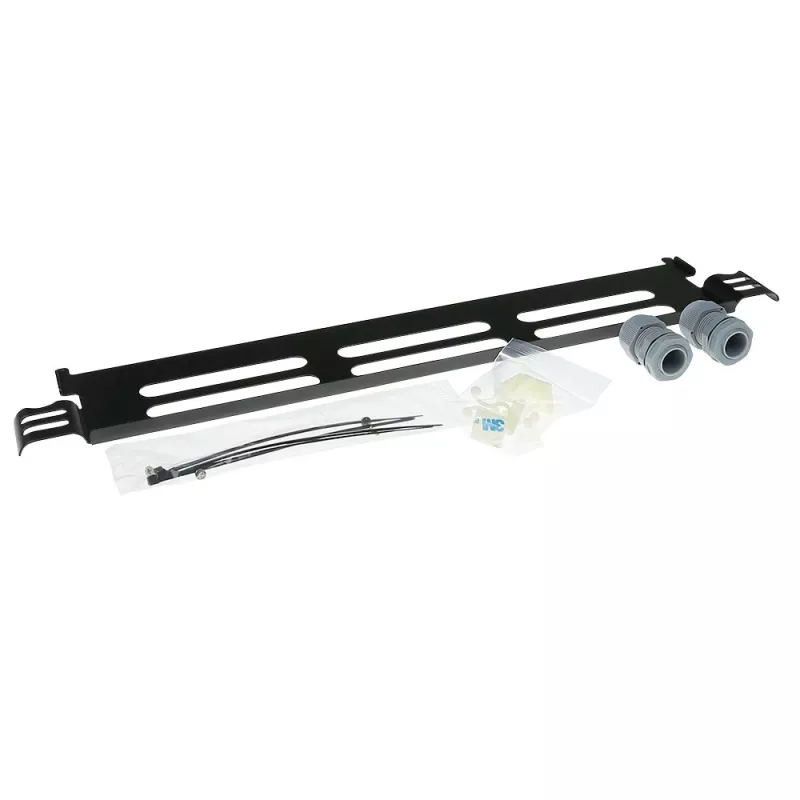

• Iekļautie piederumi: 24 aizklājošie pārsegi, 2 splicēšanas kasetes, šķiedru pārvaldības rullīši
• Paliktnis: izvelkams
• Kabeļu ievads: divi PG11 un divi PG13 ievadi (kabeļu blīves nav iekļautas)

Kā lietot

Uzstādiet FA2044 paneli standarta 19 collu statnē, aizņemot 1U augstumu. Uzstādiet atbilstošos savienotāju moduļus, aizstājot aizklājošos pārsegus ar vēlamajiem LC, SC, ST vai E2000 adapteru plāksnēm. Izvadiet optiskās šķiedras kabeļus caur izvēlētajiem PG11 vai PG13 kabeļu ievadiem, nostipriniet ar piemērotām kabeļu blīvēm (nav iekļautas) un organizējiet šķiedras uz šķiedru pārvaldības rullīšiem. Ievietojiet optisko šķiedru splicējumus piegādātajās splicēšanas kasetēs un aizveriet izvelkamo paliktni pēc savienojumu pabeigšanas, lai aizsargātu šķiedras un saglabātu kārtīgu maršrutēšanu.

Ieteikumi

Uzticamai darbībai lietojiet saderīgas adapteru plāksnes un atbilstošas kabeļu blīves PG11 vai PG13 ievadiem, saglabājiet lieces rādiusus ražotāja norādītajās robežās un nostipriniet šķiedras uz šķiedru pārvaldības rullīšiem, lai novērstu savienotāju un splicējumu sasprindzinājumu.
