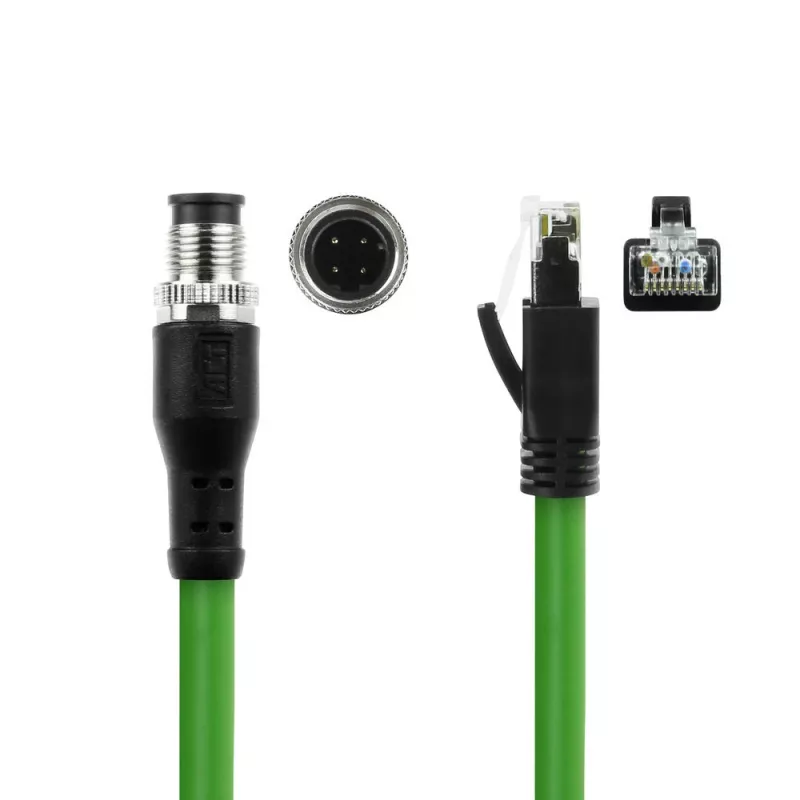

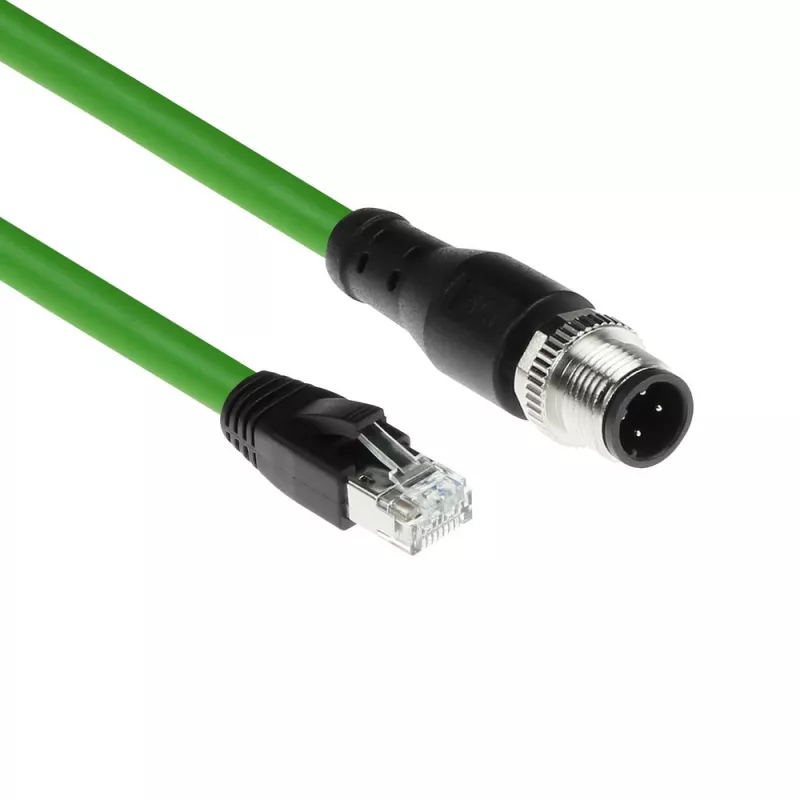

ACT Industrial 5,00 metru sensora kabelis M12D 4-pin vīrišķais leņķveida uz RJ45 vīrišķais, Superflex Xtreme TPE kabelis, ekranēts

ACT SC4400 ir industriāls sensoru un izpildmehānismu kabelis, paredzēts prasīgām automatizācijas vidēm. Kabelim ir TPE (termoplastiskā elastomēra) ārējais apvalks un ar TPE pārlieti savienotāji, nodrošinot IP67 aizsardzības pakāpi pret putekļiem un ūdeni. Superflex Xtreme konstrukcijā izmantoti AWG22 vadu kūļi, kur katrs dzīsls sastāv no 19 vara pavedieniem, nodrošinot lielāku elastību salīdzinājumā ar tipiskiem AWG24/7 savienojuma kabeļiem. Daudzdzīslu vadītāji ir izgatavoti no daudziem plāniem neizolētiem pavedieniem, kas savīti kopā, lai uzlabotu mehānisko elastību kustības lietojumos.

Priekšrocības

TPE apvalks un pārlietie savienotāji ACT SC4400 nodrošina augstu mehānisko izturību pret liekšanu, vērpi un kustību kabeļu ķēdēs, vienlaikus saglabājot IP67 aizsardzību. Superflex Xtreme AWG22 vadītāji (19 pavedieni uz dzīslu) nodrošina uzlabotu lieces kalpošanas laiku un zemāku stingumu salīdzinājumā ar standarta savienojuma kabeļu konstrukcijām. UL sertifikācija nodrošina, ka kabelis atbilst atzītiem drošības standartiem industriālai lietošanai.

Piemērots

Galvenās specifikācijas

Kā lietot

Uzstādiet ACT SC4400, pievienojot atbilstošos savienotājus sensoram vai izpildmehānismam un atbilstošajam vadības vai tīkla portam, nodrošinot pareizu izlīdzināšanu un pilnīgu pārlieto savienotāju sasaisti. Izvadiet kabeli caur kabeļu ķēdēm vai pa aizsargātiem kabeļu ceļiem, izvairoties no asām malām un pārmērīgas saspiešanas. TPE apvalks pacieš mehānisku kustību; tomēr nostipriniet kabeli, lai novērstu nevajadzīgu slodzi savienojuma vietās. Pārbaudiet IP67 blīvējumu pēc uzstādīšanas mitrās vai putekļainās vietās.

Ieteikumi

Ilgtermiņa veiktspējai izvairieties no atkārtotas kabeļa liekšanas ap rādiusiem, kas mazāki par sistēmas projektētāja ieteiktajiem, un novērsiet nepārtrauktu berzi pret raupjām virsmām. Regulāri pārbaudiet, vai savienotājiem un apvalkam nav bojājumu, un nomainiet kabeli, ja pavedieni ir atsegti vai IP67 blīvējums ir bojāts.
