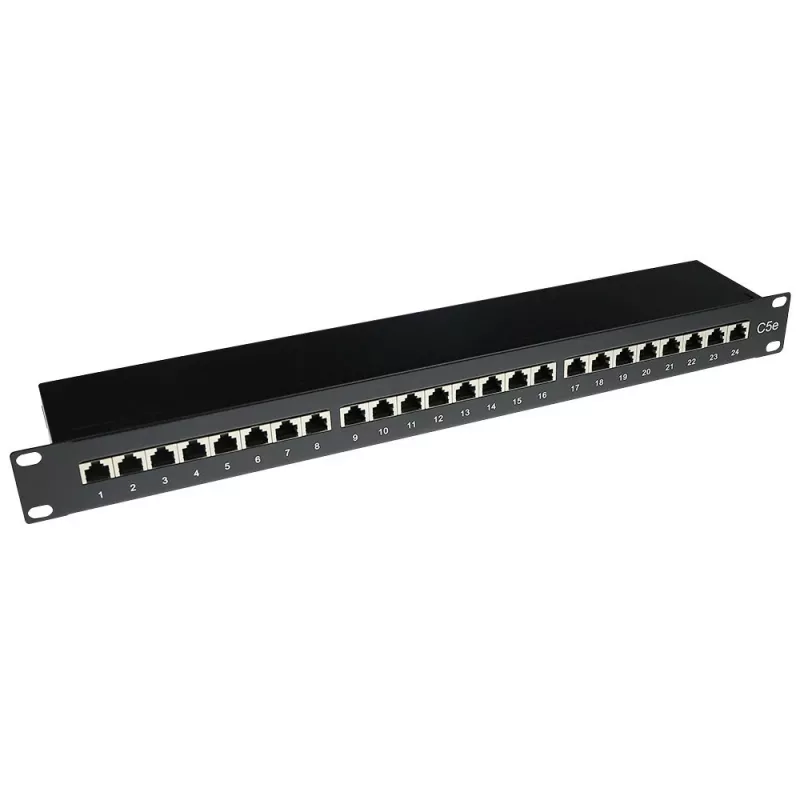

ACT komutācijas panelis CAT5E ekranēts 24 portu ar vāku

ACT komutācijas panelis CAT5E ekranēts 24 portu (modelis PP1002) ir 1U statnē montējams panelis, kas paredzēts vara Ethernet savienojumu organizēšanai un pārvaldīšanai strukturētās kabeļu sistēmās. Izgatavots no SECC tērauda ar melnu apdari, tas nodrošina 24 ekranētus Cat5e portus ar zeltītiem kontaktiem un ir saderīgs ar AWG 22–26 kabeļu izmēriem. Tā izmēri ir 482,6 mm (platums) × 44 mm (augstums) × 109 mm (dziļums), un tam ir noņemams vāks aizsardzībai un kārtīgai kabeļu maršrutēšanai.

Priekšrocības

Ekranētais dizains samazina elektromagnētiskos traucējumus vidēs ar potenciāliem trokšņu avotiem, savukārt zeltītie kontakti uzlabo izturību pret koroziju un signāla uzticamību. 1U formas faktors un standarta 482,6 mm platums padara to piemērotu tipiskiem serveru un tīkla statņiem. SECC konstrukcija nodrošina mehānisko izturību un ilgmūžību pastāvīgām instalācijām.

Piemērots

• Mazu un vidēju uzņēmumu tīkla komutācijai
• Serveru telpām un sakaru skapjiem
• Biroju LAN strukturētajai kabeļošanai
• Vidēm, kur nepieciešami ekranēti Cat5e savienojumi

Galvenās specifikācijas

• Zīmols: ACT
• Modelis: PP1002
• Kategorija: Komutācijas panelis
• Portu skaits: 24 ekranēti Cat5e
• Kontakti: zeltīti
• Kabeļu saderība: AWG 22–26
• Materiāls: SECC tērauds
• Krāsa: Melna
• Montāža: 1U statņa montāža (482,6 mm platums)
• Izmēri (P×A×D): 482,6 × 44 × 109 mm

Kā lietot

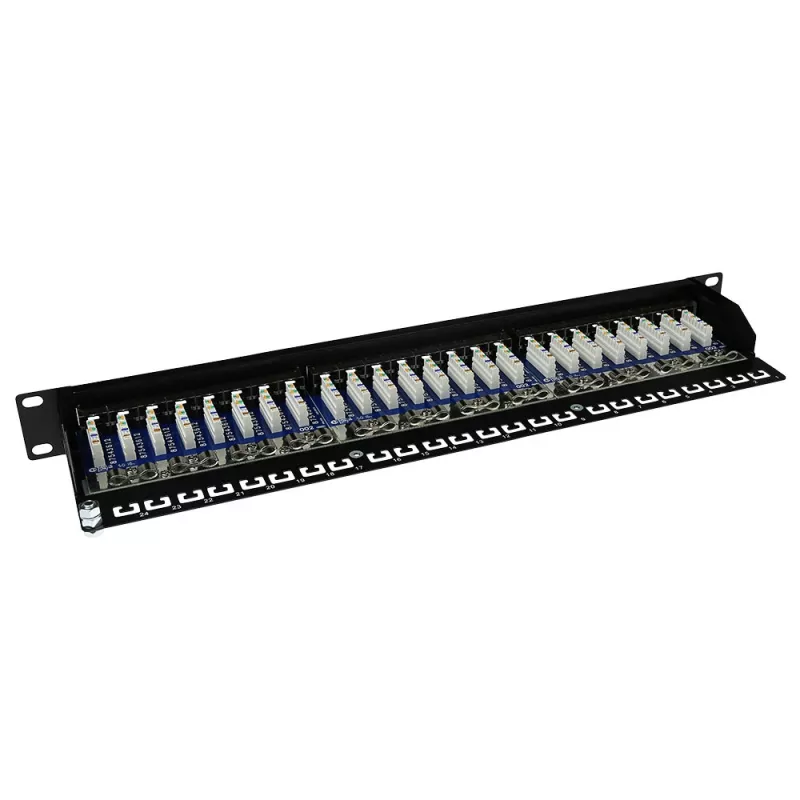

Uzstādiet komutācijas paneli standarta 19 collu statnē, izmantojot atbilstošas skrūves un būru uzgriežņus 1U pozīcijai. Pieslēdziet katru ienākošo Cat5e kabeli attiecīgajam aizmugurējam IDC vai RJ45 modulim, ievērojot paneļa marķējumu un T568A/T568B vadu standartus. Pēc pieslēgšanas izvietojiet un nostipriniet kabeļus, izmantojot vāku un jebkurus papildu kabeļu pārvaldības piederumus, lai uzturētu brīvu gaisa plūsmu un sakārtotu kabeļošanu.

Ieteikumi

Vienmēr pārbaudiet kabeļu pieslēgumus ar kabeļu testeri pēc uzstādīšanas un izmantojiet ekranētus Ethernet kabeļus un pareizu iezemējumu, lai nodrošinātu paneļa ekranējuma efektivitāti.
