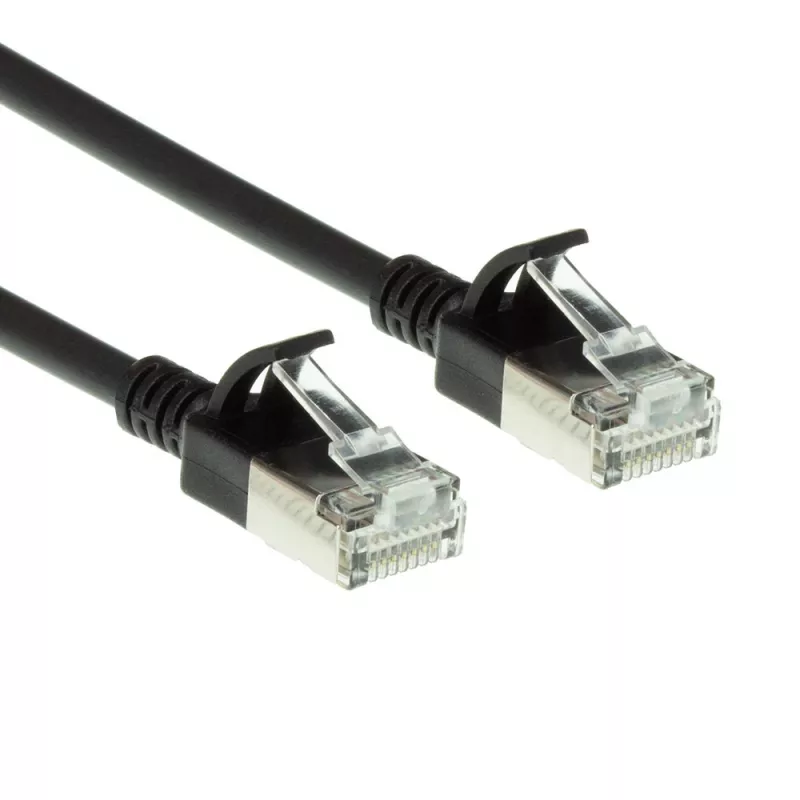

ACT melns 1 metrs LSZH U/FTP CAT6A datu centra plānā ielāpu vads ar nenoņemamiem RJ45 savienotājiem

ACT melnais 1 metra LSZH U/FTP CAT6A ielāpu vads ir plāns datu centra Ethernet vads, kas paredzēts ātrdarbīgiem tīkla savienojumiem ierobežotās telpās. Ar 3,8 mm diametru, nenoņemamiem RJ45 savienotājiem un apzeltītiem kontaktiem, vads nodrošina uzticamu vadītspēju, savukārt U/FTP ekranējums samazina šķērsrunas un ārējos traucējumus. LSZH (zems dūmu daudzums, bez halogēniem) apvalks samazina bīstamos izmešus ugunsgrēka gadījumā. Plānāka vadītāja (32 AWG) dēļ šim plānajam CAT6A vadam ir lielāks vājinājums nekā standarta 24 AWG ielāpu vadiem, tāpēc tas ir paredzēts īsākiem pastāvīgajiem posmiem, lai ievērotu ISO/IEC un TIA veiktspējas rezerves.

Priekšrocības

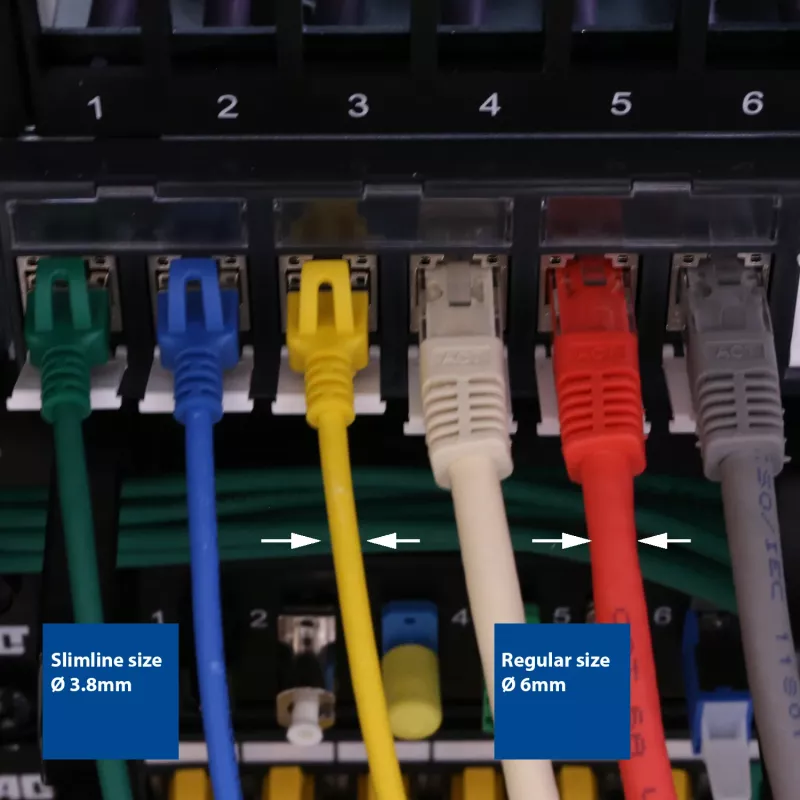

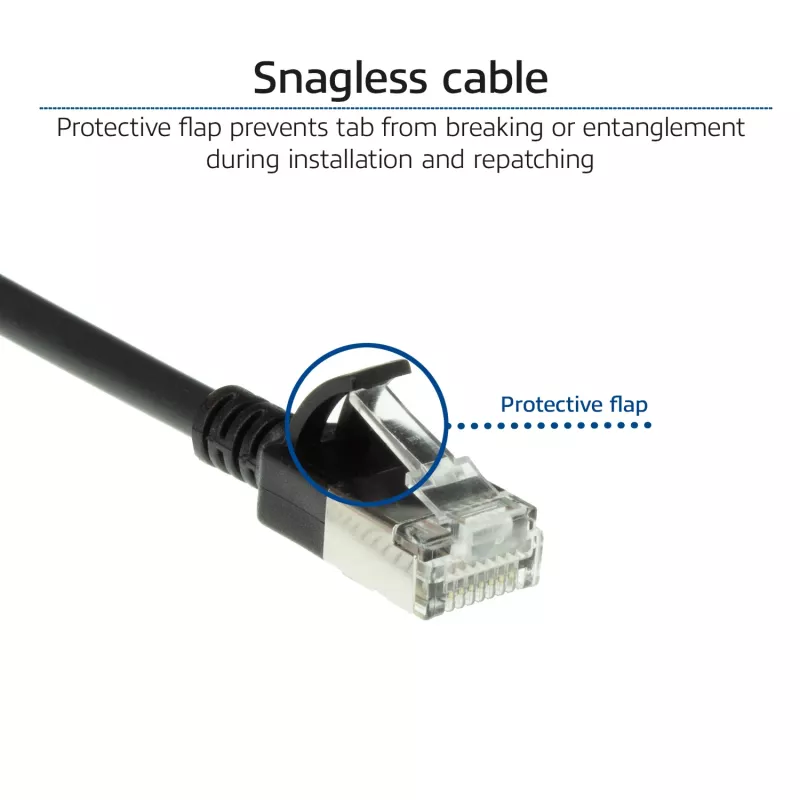

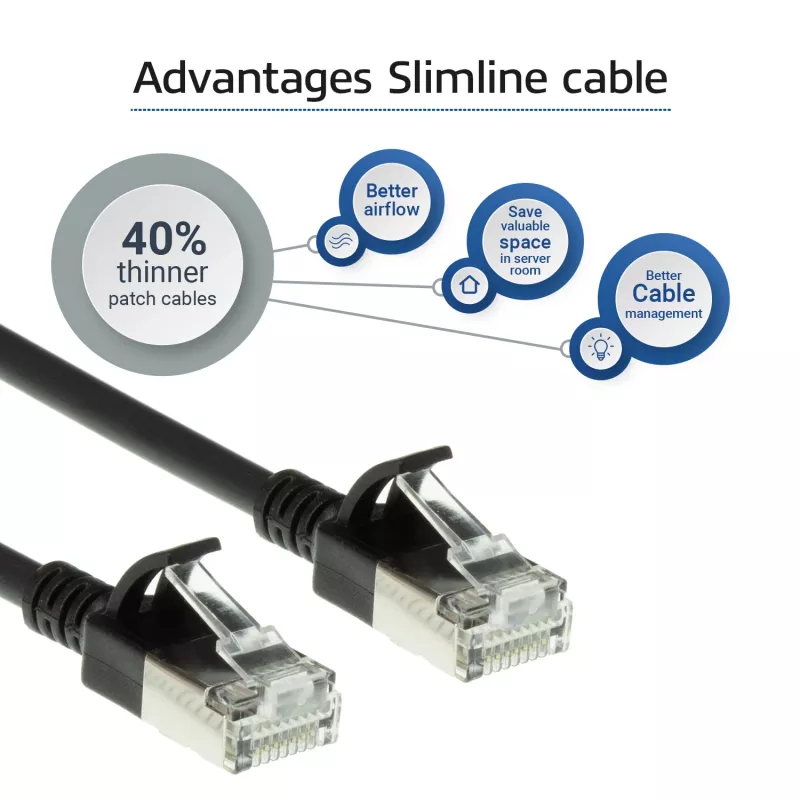

Plānais 3,8 mm diametrs uzlabo vadu izvietojumu un skapja gaisa plūsmu salīdzinājumā ar parastajiem CAT6A ielāpu vadiem, palīdzot siltuma pārvaldībai blīvos instalācijās. U/FTP ekranējums un apzeltītie RJ45 kontakti nodrošina stabilu signāla pārraidi un samazina traucējumus. LSZH apvalks paaugstina drošību slēgtās vidēs, jo uguns iedarbībā rada mazāk dūmu un neizdala halogēnu gāzes. Vada nenoņemamo savienotāju konstrukcija aizsargā spraudņa mēlīti uzstādīšanas un apkopes laikā.

Piemērots

• Datu centru savienojumiem augsta blīvuma statīvos
• Īsiem pastāvīgajiem posmiem, kur nepieciešams samazināts diametrs
• Vidēm, kurām ugunsdrošības standartiem nepieciešams LSZH kabelis
• PoE instalācijām ar ierobežotu saišķu izmēru (skatīt ieteikumus)

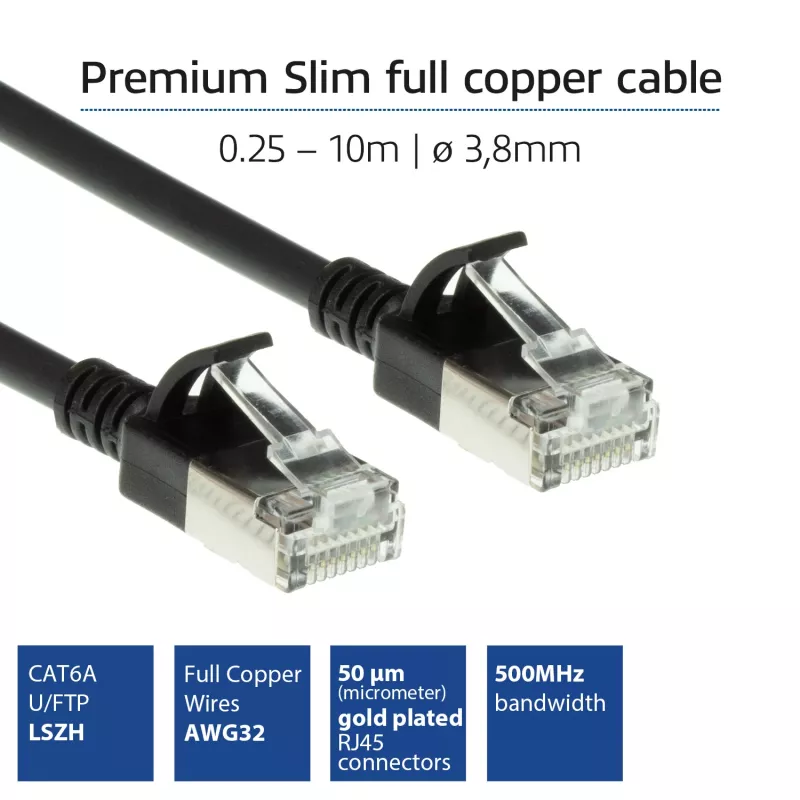

Galvenās specifikācijas

• Kategorija: CAT6A U/FTP

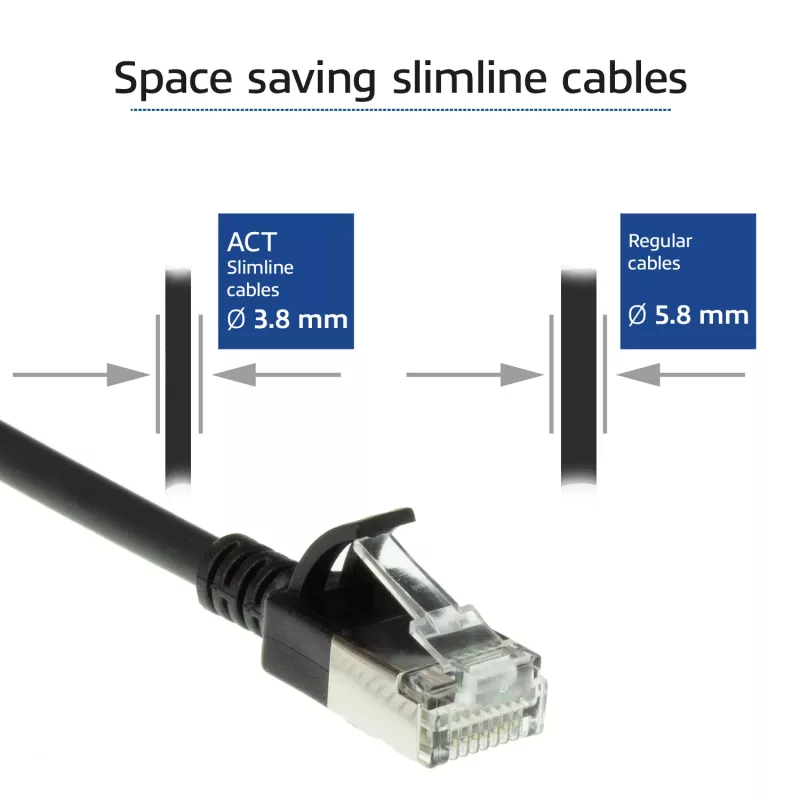

• Vada diametrs: 3,8 mm (plāns)
• Vadītāja šķērsgriezums: 32 AWG (lielāks vājinājums nekā 24 AWG)
• Garums: 1 m
• Savienotāji: RJ-45 uz RJ-45, nenoņemami
• Kontakti: apzeltīti

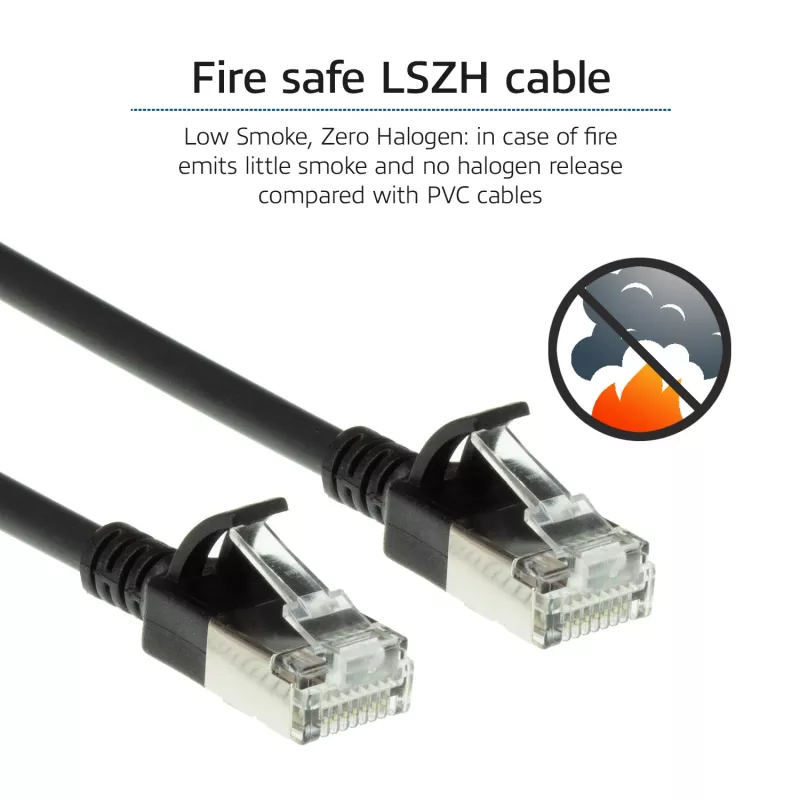

• Apvalks: LSZH (zems dūmu daudzums, bez halogēniem)
• Zīmols / MPN / EAN: ACT / DC7901 / 8716065442304

Kā lietot

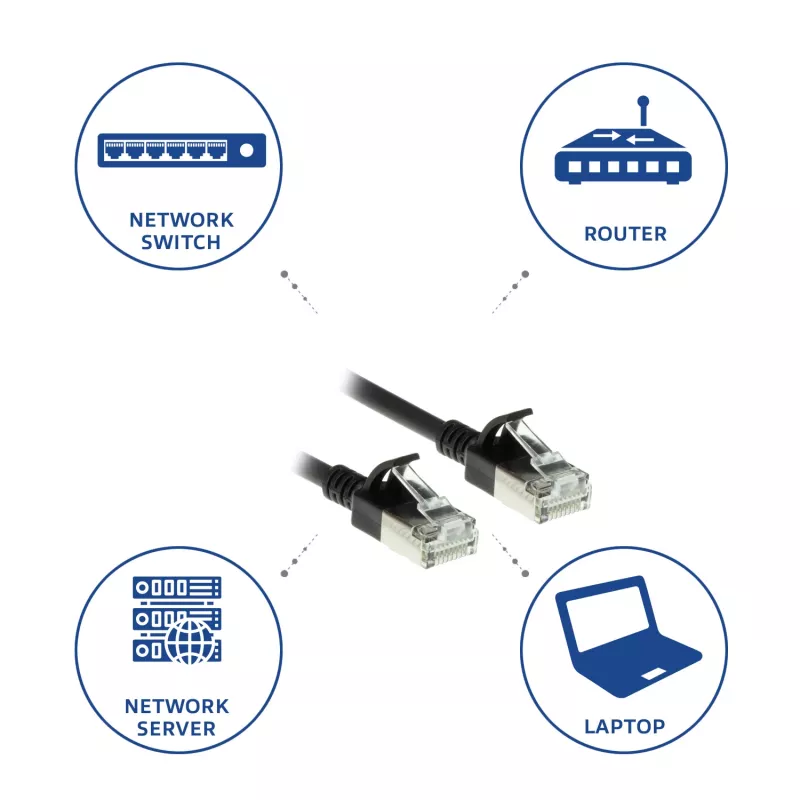

Pievienojiet vienu RJ45 galu slēdzim, ielāpu panelim vai tīkla ierīcei un otru galu serverim, darbstacijai vai ielāpu punktam. Izvietojiet plāno vadu caur skapja vadu pārvaldības sistēmām vai teknēm, izmantojot samazināto diametru gaisa plūsmas uzturēšanai. Izvairieties no asiem līkumiem savienotāju tuvumā un ievērojiet Ethernet vadu standarta uzstādīšanas praksi, lai saglabātu veiktspēju. Tā kā vads izmanto 32 AWG vadītājus, plānojiet posmu garumus atbilstoši savam kanāla budžetam un testēšanas prasībām.

Ieteikumi

Power over Ethernet (PoE) lietojumiem ierobežojiet vadu saišķus līdz ne vairāk kā 24 vadītājiem, lai kontrolētu temperatūras paaugstināšanos. ACT iesaka īsākus pastāvīgos posmus salīdzinājumā ar 24 AWG ielāpu vadiem, lai kompensētu lielāku vājinājumu, kas raksturīgs 32 AWG plānajiem vadiem. Ievērojiet ISO/IEC, TIA un ANSI TSB-184-A norādījumus par kanāla dizainu un temperatūras ierobežojumiem.
