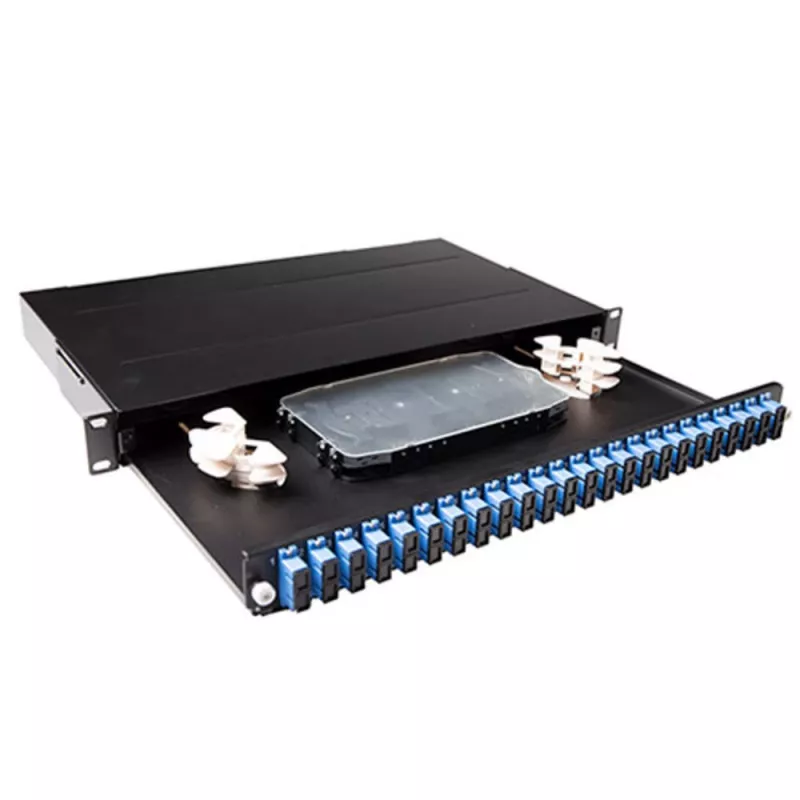

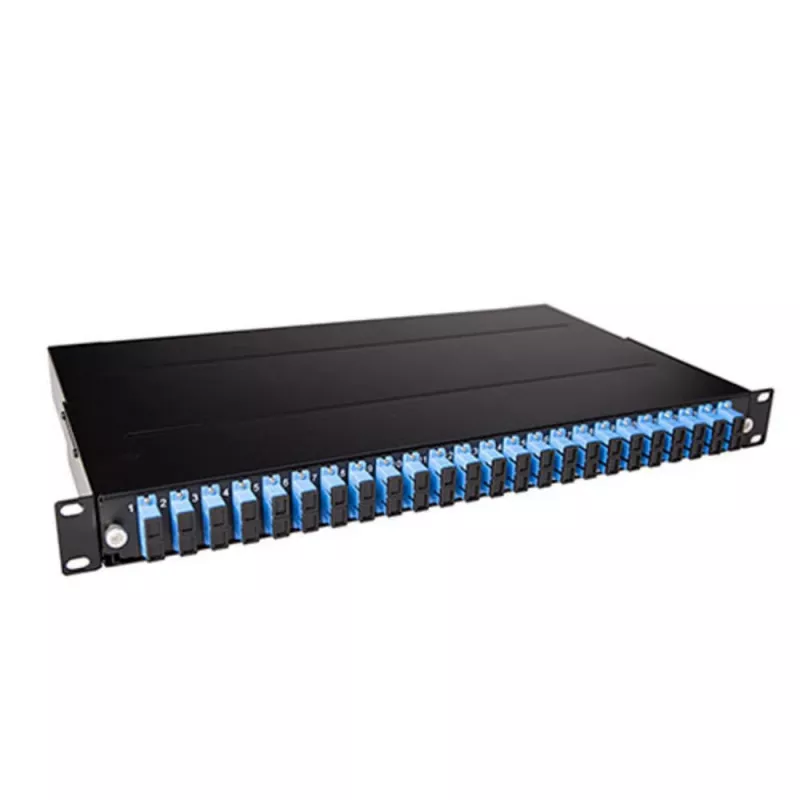

ACT optiskais panelis 24 x dupleksais SC vienmoda OS2

ACT optiskais panelis 24 x dupleksais SC vienmoda OS2 ir statnē montējams komutācijas panelis, kas paredzēts vienmoda optisko šķiedru savienojumu terminēšanai un pārvaldībai strukturētās kabeļu sistēmās. Tas nodrošina 24 dupleksos SC portus, izmantojot OS2 vienmoda optiskās šķiedras standartus, ievietots kompaktā melnā korpusā ar kopējo platumu 482 mm un augstumu 255 mm, lai ietilptu standarta 19 collu statņu instalācijās, vienlaikus optimizējot vietu blīviem tīkla uzstādījumiem. Panelis atbalsta ātrdarbīgu datu pārraidi un piedāvā kārtīgu, viegli pieejamu priekšpusi savienojumu veikšanai un komutācijas darbiem.

Priekšrocības

Panelis apvieno kompakto formu ar skaidri marķētiem dupleksajiem SC portiem, lai vienkāršotu identifikāciju un apkopi. Tā melnā apdare un standarta statņa platums padara to saderīgu ar parastajiem tīkla skapjiem un statņiem. Paredzēts vienmoda OS2 optiskajai šķiedrai, tas atbalsta liela attāluma, zemu zudumu līnijas, kas piemērotas mugurkaula un universitātes pilsētiņas tīkliem. Priekšpusē montētie savienotāji nodrošina ērtu piekļuvi komutācijai un testēšanai, netraucējot aizmugures kabeļus.

Galvenās specifikācijas

Kā lietot

Uzstādiet paneli standarta 19 collu statnē vai skapī, izmantojot atbilstošu stiprinājuma aparatūru. Novadiet vienmoda OS2 optiskās šķiedras kabeļus uz paneļa aizmuguri un terminējiet vai pievienojiet, izmantojot saderīgus pigteilus vai adapterus. Izmantojiet dupleksos SC komutācijas vadus, lai savienotu ierīces vai sadales punktus ar priekšējiem portiem darbības līnijām. Marķējiet portus pēc nepieciešamības, lai uzturētu sakārtotu komutācijas shēmu, un pārbaudiet savienojumus ar optiskajām testa iekārtām, piemēram, OTDR vai optisko jaudas mērītāju.

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, izmantojiet OS2 novērtētus vienmoda komutācijas vadus un ievērojiet pareizu liekuma rādiusu visiem optiskās šķiedras posmiem. Kad netiek izmantoti, turiet priekšējā paneļa savienotājus pārklātus, lai samazinātu piesārņojumu, un periodiski veiciet pārbaudi un tīrīšanu ar ieteiktajiem optiskās šķiedras tīrīšanas instrumentiem.
