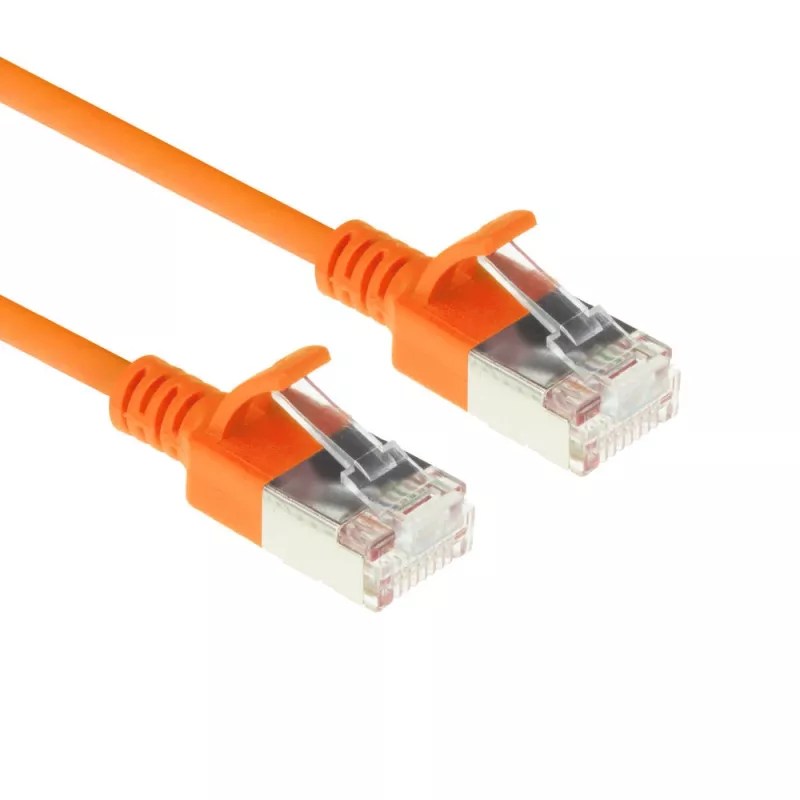

ACT Oranžs 3 metru LSZH U/FTP CAT6A datacentra plānā plākstera vads ar aizsargātiem RJ45 savienotājiem

ACT Oranžais 3 m LSZH U/FTP CAT6A plākstera vads ar aizsargātiem RJ45 savienotājiem (DC7103) ir plāns datacentra plākstera vads, kas paredzēts ātrdarbīgiem Ethernet savienojumiem. Ar 3 m garumu, LSZH apvalku un U/FTP ekranējumu šis oranžais CAT6A vads nodrošina uzticamu datu pārraidi statņu un skapju vidē, vienlaikus samazinot dūmu emisiju ugunsgrēka gadījumā. Vads izmanto aizsargātus RJ45 savienotājus ar zeltītiem kontaktiem drošai savienošanai un izturībai pret koroziju.

Priekšrocības

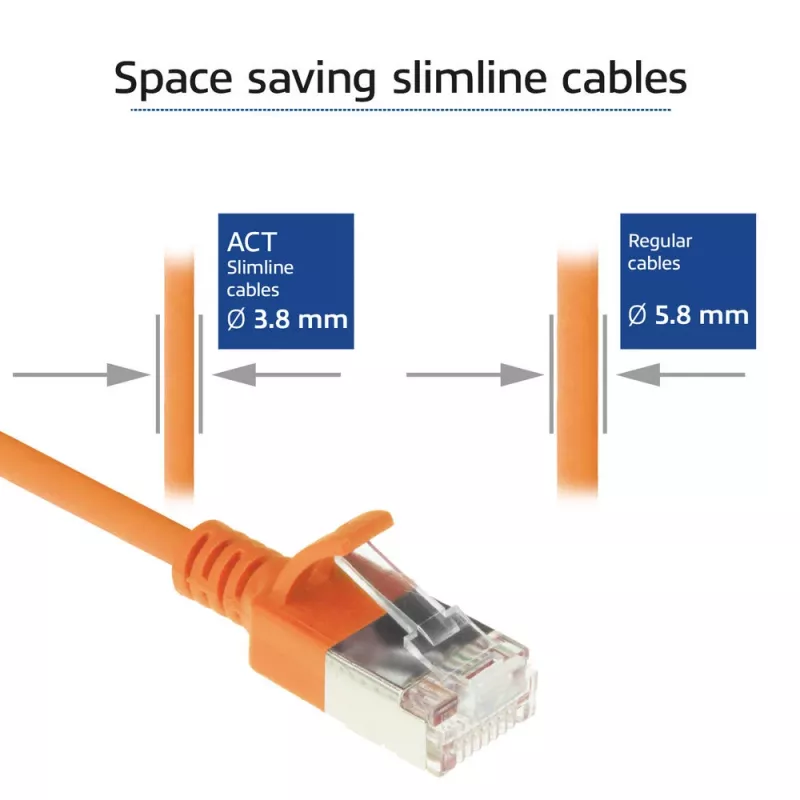

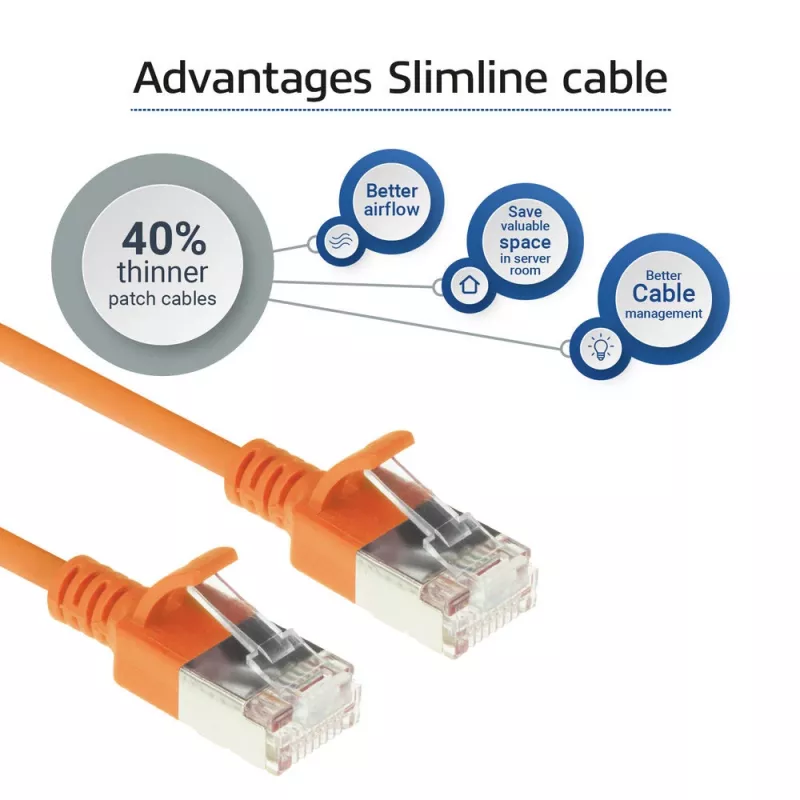

Plānajai konstrukcijai ir mazāks diametrs (aptuveni 3,8 mm), salīdzinot ar parastajiem CAT6A plākstera vadiem, kas samazina nepieciešamo liekuma rādiusu un uzlabo gaisa plūsmu serveru statņos un tīkla skapjos. U/FTP ekranējums palīdz aizsargāt pret šķērsrunām un ārējiem traucējumiem. LSZH apvalks samazina toksisku izgarojumu un dūmu veidošanos slēgtās vai jutīgās telpās. Zeltītie kontakti nodrošina stabilu savienojamību un izturību pret koroziju.

Piemērots

• Datacentra plāksterēšanai un savienojumiem starp ierīcēm statņa augšdaļā
• Augstas blīvuma statņu un skapju instalācijām, kur svarīga gaisa plūsmas optimizācija

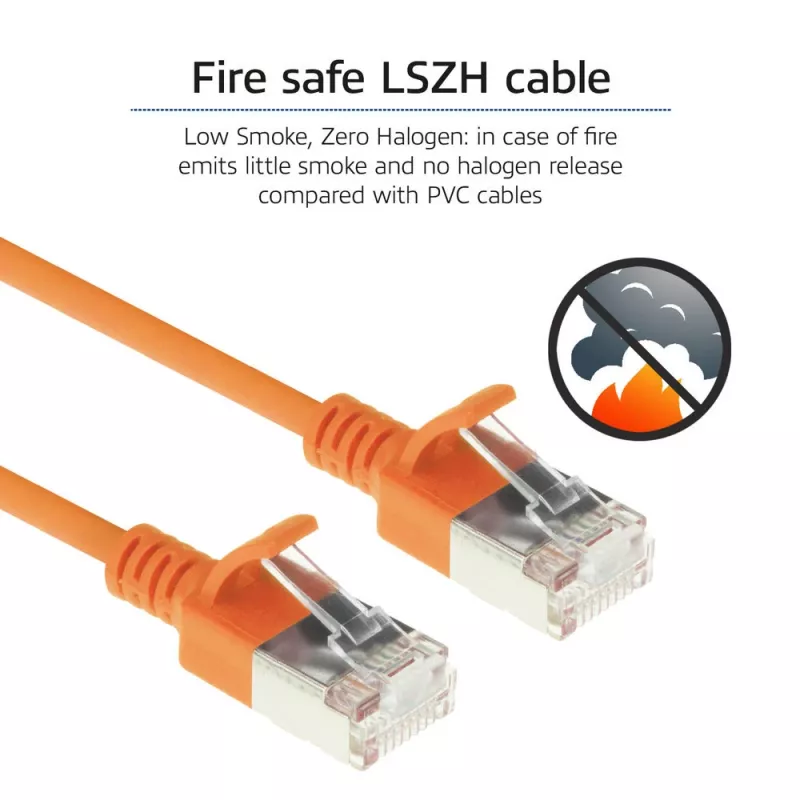

• Vidēm, kur nepieciešama bezhalogēna kabeļu sistēma ar zemu dūmu izdalīšanos (LSZH)
• Vispārējai Ethernet savienošanai starp tīkla iekārtām, izmantojot RJ45 portus

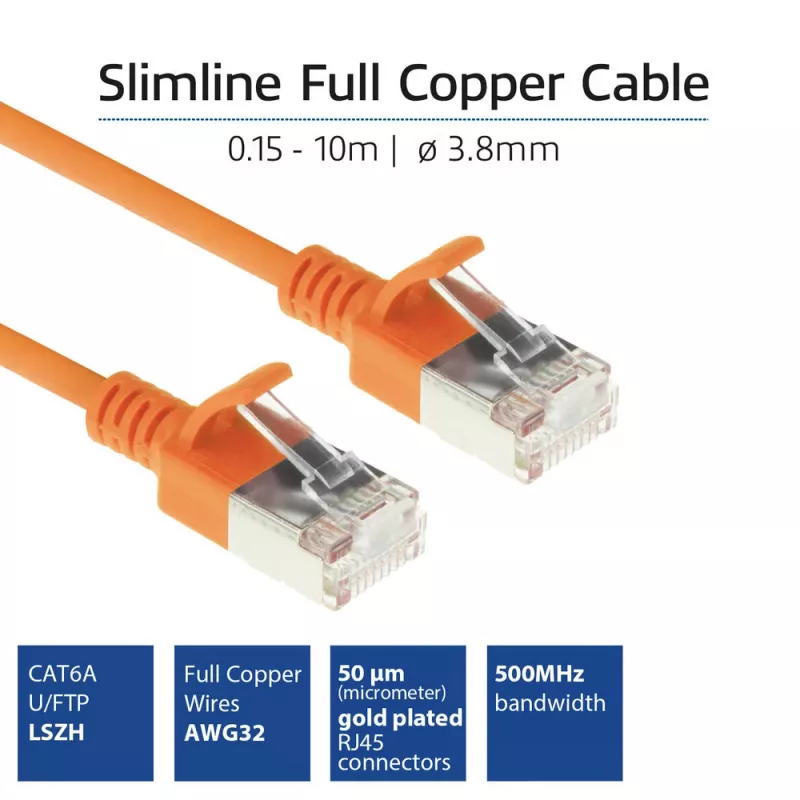

Galvenās specifikācijas

• Produkts: ACT Oranžais 3 m LSZH U/FTP CAT6A plākstera vads ar aizsargātiem RJ45 savienotājiem (MPN DC7103)
• Garums: 3 m
• Kabeļa tips: U/FTP, CAT6A
• Apvalks: LSZH (zemi dūmi, bez halogēniem)
• Diametrs: plānais ≈ 3,8 mm (mazāks par standarta CAT6A ~5,9 mm)

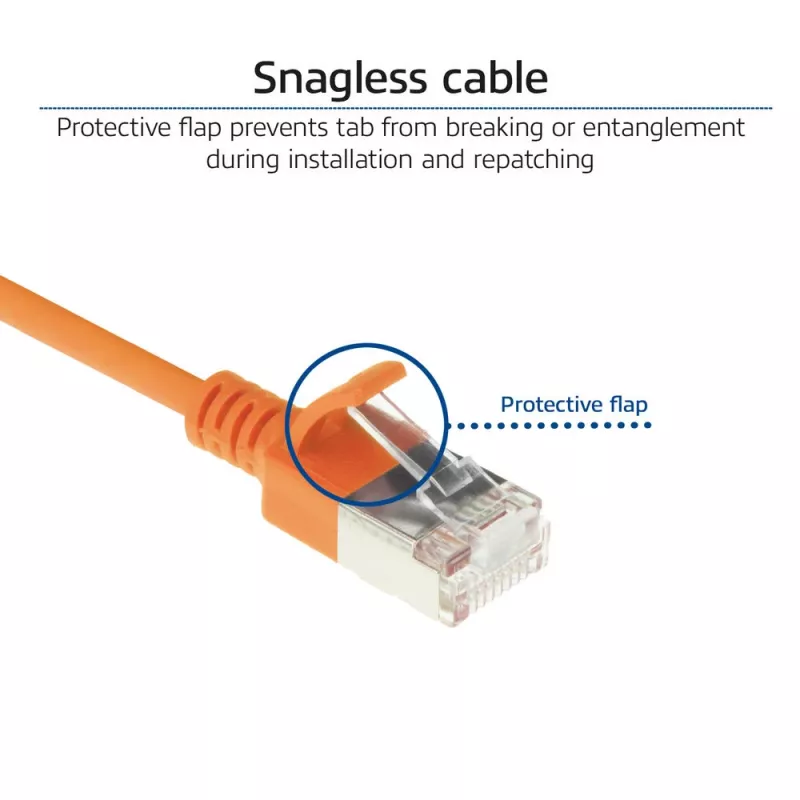

• Savienotāji: RJ-45 uz RJ-45, aizsargāta konstrukcija, zeltīti kontakti
• Krāsa: oranža

Kā lietot

Pievienojiet vienu RJ45 galu slēdzim, plākstera panelim vai tīkla ierīcei, bet otru galu atbilstošajam portam serverī, NIC vai iekārtā. Izvadiet plāno kabeli caur statņa vertikālajiem vai horizontālajiem kabeļu pārvaldības kanāliem, ievērojot ieteiktos liekuma rādiusa ierobežojumus. Ievietojot vai izņemot aizsargātos savienotājus, nepārsniedziet savienotāju vilkšanas vai vērpšanas spēkus.

Ieteikumi

ACT iesaka PoE kabeļu saišķus ierobežot līdz maksimāli 24 plānajiem CAT6A kabeļiem, lai ierobežotu temperatūras paaugstināšanos. Ir iespējams izmantot 32 AWG vadus, taču tas palielina vājinājumu augstākās frekvencēs; ISO/IEC un TIA standarti parasti nosaka 22–26 AWG plākstera vadiem. Pārraugiet saišķa izmēru un apkārtējās vides temperatūru, lai nodrošinātu, ka centrālā kabeļa temperatūras paaugstināšanās nepārsniedz ANSI TSB-184-A noteiktās robežas (mazāk nekā 15 °C virs apkārtējās vides temperatūras).
