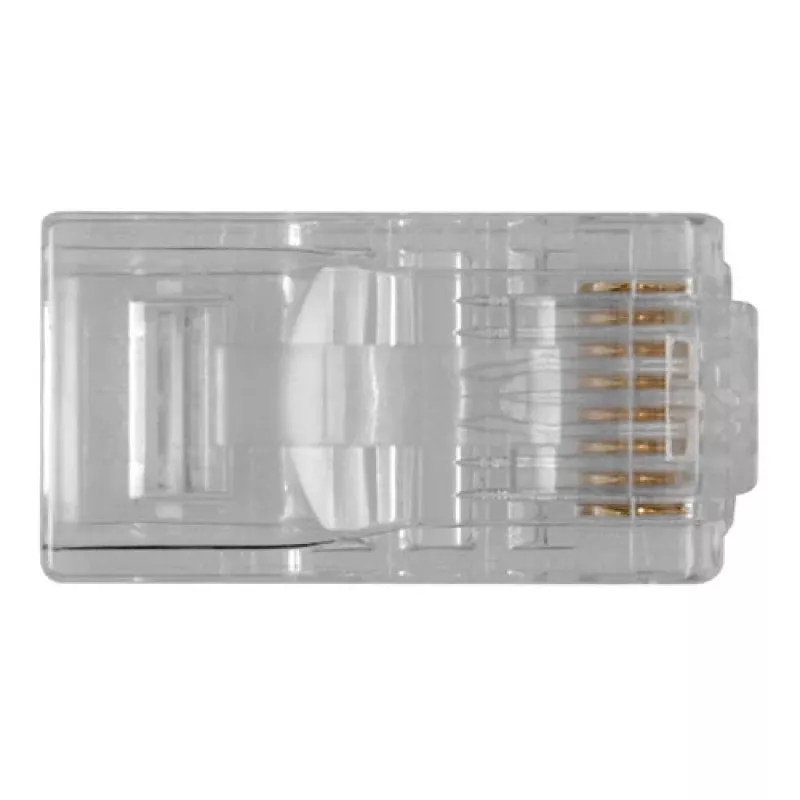

ACT RJ45 (8P/8C) modulārais savienotājs apaļam kabelim ar vijumiem

ACT RJ45 modulārais savienotājs TD108R ir paredzēts lietošanai ar apaļiem kabeļiem, kuriem ir vijumveida vadi. Izgatavots no izturīga akrilnitrila butadiēna stirola (ABS) caurspīdīgā apdarē, savienotājs nodrošina redzamu kontaktu savietojumu un vienkāršu vadu izvietojuma pārbaudi. Tas atbalsta standarta 8P/8C RJ-45 gala apdari un ir piemērots dažādiem tīklu kabeļošanas darbiem, kur izmanto apaļus vijumveida kabeļu tipus.

Priekšrocības

Caurspīdīgais ABS korpuss sniedz skaidru vadu pozīciju redzamību gala apdares laikā un samazina kļūdas, ievietojot vadus. Komponents ir izstrādāts saderībai ar standarta 8 pozīciju, 8 kontaktu RJ45 konfigurācijām un darbojas ar vijumveida vadu tipiem, nodrošinot uzticamu kontaktu noturību un mehānisko stabilitāti. Tā izturīgā plastmasas konstrukcija pretojas ikdienas lietošanai un palīdz uzturēt nemainīgu elektrisko kontaktu laika gaitā.

Piemērots

• Ethernet savienotājkabeļiem, kas veidoti no apaļa vijumveida kabeļa
• Lauka gala apdarēm un neliela mēroga LAN uzstādīšanām
• Bojātu RJ45 spraudņu remontam vai nomaiņai uz vijumveida kabeļiem
• Pielāgotiem kabeļu komplektiem biroja vai mājas tīkla uzstādījumiem

Galvenās specifikācijas

• Savienotāja tips: 8 pozīciju, 8 kontaktu (RJ45)
• Saderīgais vadu tips: vijumveida vadi
• Kabeļa profils: apaļš kabelis
• Korpusa materiāls: Akrilnitrila butadiēna stirols (ABS)
• Krāsa: caurspīdīga

Kā lietot

Noņemiet apaļā vijumveida kabeļa ārējo apvalku līdz ieteicamajam garumam, atvijiet un sakārtojiet atsevišķos vadus atbilstoši vajadzīgajam vadu standartam (piemēram, T568A vai T568B). Ievietojiet vadus pilnībā savienotājā, lai katrs vads sasniegtu atbilstošo kontakta spraugu; caurspīdīgais korpuss ļauj vizuāli pārbaudīt pareizu izvietojumu. Izmantojiet piemērotu gofrēšanas instrumentu, kas paredzēts RJ45 modulārajiem spraudņiem, lai droši iegofrētu savienotāju uz kabeļa, nodrošinot, ka stiepes atslogošana satver kabeļa apvalku. Pēc gofrēšanas vizuāli pārbaudiet gala apdari un, kur nepieciešams, pārbaudiet ar kabeļa testeri, lai apstiprinātu nepārtrauktību un pareizu kontaktu izvietojumu.

Ieteikumi

Lai iegūtu labākos rezultātus, izmantojiet savienotāju ar saderīga diametra apaļu vijumveida tīkla kabeli un ievērojiet nozares standarta vadu shēmas. Izmantojiet atbilstošu RJ45 gofrēšanas instrumentu, lai izvairītos no nepilnīgiem gofrējumiem vai kontaktu bojājumiem. Ja uzstādīšanas ir pakļautas biežai kustībai vai slodzei, apsveriet papildu stiepes atslogošanas pasākumus, piemēram, kabeļu uzmavas vai pareizu kabeļu maršrutēšanu, lai pagarinātu savienotāja kalpošanas laiku.
