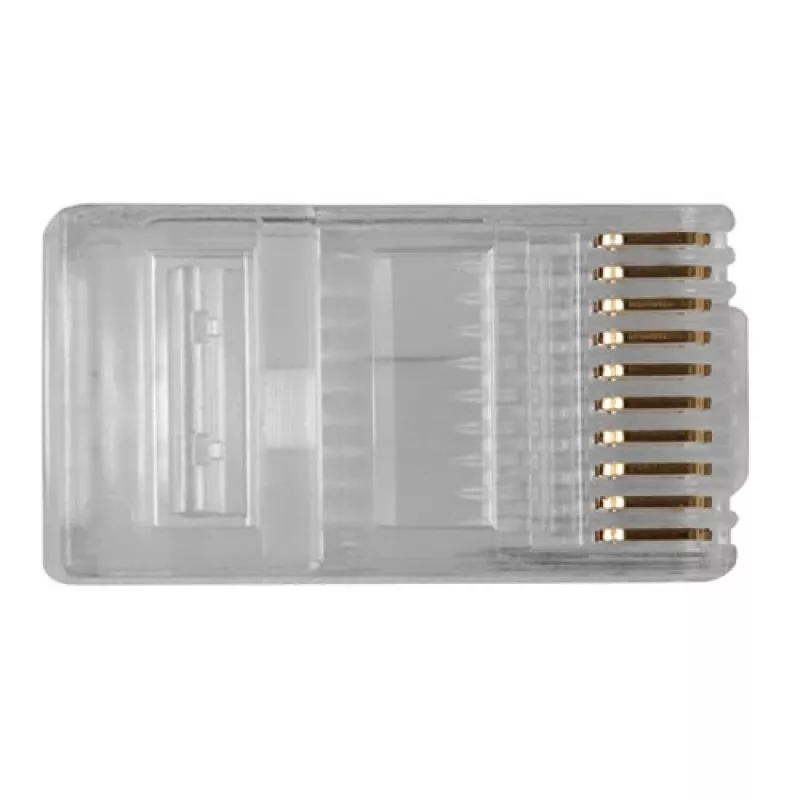

ACT RJ48 (10P/10C) modulārais savienotājs plakanajam kabelim

ACT RJ48 modulārais savienotājs plakanajam kabelim TD110 ir 10 pozīciju, 10 kontaktu savienotājs, kas izstrādāts telekomunikāciju un datu pārraides lietojumiem. Iepakojumos pa 25 gab., šis savienotājs ir paredzēts lietošanai ar plakanajiem kabeļiem un nodrošina kompaktu, uzticamu saskarni balss un datu līnijām, kur nepieciešama RJ48 terminēšana. Tā formas faktors piemērots liela apjoma instalācijām un profesionālai instalāciju videi.

Priekšrocības

Savienotājs piedāvā standartizētu 10P/10C konfigurāciju, kas atbalsta konsekventu kontaktu izlīdzināšanu un stabilu elektrisko kontaktu. Tā dizains ļauj vienkārši ievietot plakanos vadus un stabilu noturību pēc presēšanas, samazinot periodisku savienojumu risku. Kompaktais izmērs atvieglo maršrutēšanu šaurās vietās un skapjos, savukārt iepakotais daudzums atbalsta lielapjoma izvēršanu bez biežas atkārtotas pasūtīšanas.

Piemērots

• Telekomunikāciju sadales un komutācijas paneļu terminēšanai, izmantojot plakano kabeli
• Balss un datu līniju instalācijai un apkopei komerciālās ēkās
• Lielapjoma instalāciju projektiem, kur nepieciešamas daudzas identiskas terminēšanas

Galvenās specifikācijas

• Kontaktu konfigurācija: 10 pozīcijas, 10 kontakti
• Saderīgais kabeļa tips: plakanais telefona/datu kabelis
• Iepakojuma daudzums: 25 savienotāji iepakojumā
• Savienotāja formas faktors: modulārais RJ48 izmērs 10 vadu terminēšanai
• Montāžas/terminēšanas metode: presēšanas vai IDC veida, piemērota plakanajiem vadiem

Kā lietot

Noņemiet plakanā kabeļa izolāciju, lai atklātu vadus ieteiktajā garumā savienotājam, izlīdziniet vadus ar RJ48 savienotāja atbilstošajām pozīcijām un pilnībā ievietojiet tos kontaktu spraugās. Izmantojiet saderīgu presēšanas vai ievietošanas instrumentu, lai nostiprinātu vadus un nodrošinātu pareizu kontaktu spiedienu. Pēc terminēšanas vizuāli vai ar nepārtrauktības testeri pārbaudiet katru kontaktu, lai apstiprinātu pareizu instalāciju un uzticamus savienojumus pirms uzstādīšanas paneļos vai iekārtās.

Ieteikumi

Lai iegūtu konsekventus rezultātus, izmantojiet instrumentu risinājumu, kas atbilst savienotāja profilam, un pirms presēšanas pārbaudiet vadu ieguldījumu. Uzglabājiet savienotājus oriģinālajā iepakojumā līdz lietošanai, lai novērstu kontaktu piesārņošanu. Veicot lielapjoma instalācijas, periodiski pārbaudiet reprezentatīvas terminēšanas, lai savlaicīgi atklātu instalācijas vai instrumentu nodiluma problēmas.
