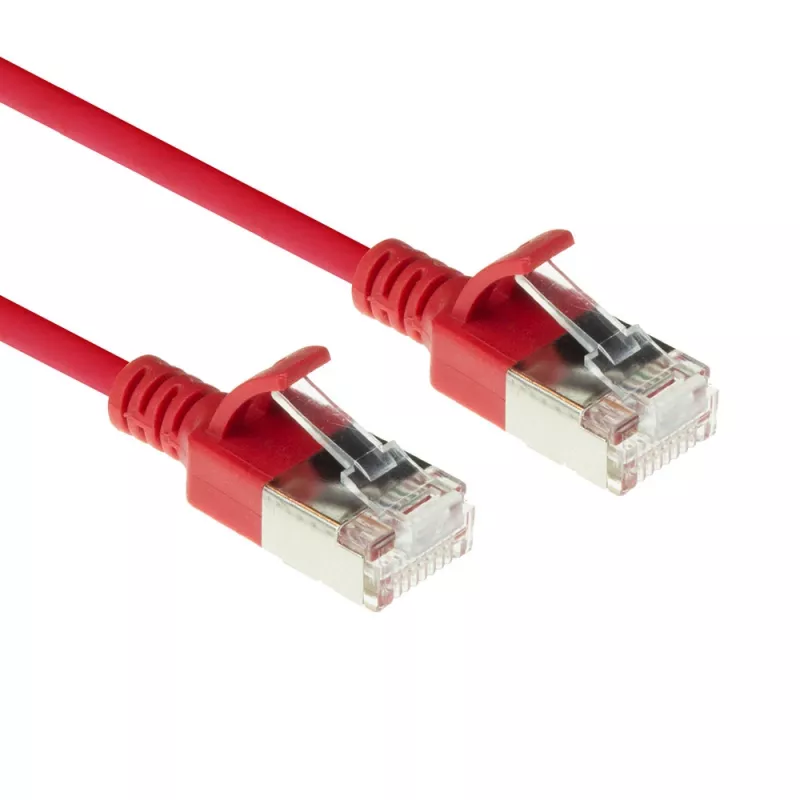

ACT sarkans 5 m LSZH U/FTP CAT6A datucentra plānā komutācijas vads ar aizsargātiem RJ45 savienotājiem

ACT sarkans 5 m LSZH U/FTP CAT6A komutācijas vads ir plāns datucentra kabelis ar 3,8 mm diametru un U/FTP ekranējumu. Tam ir aizsargāti RJ-45 savienotāji ar zeltītiem kontaktiem, un tas paredzēts augsta blīvuma instalācijām, kur svarīga uzlabota gaisa plūsma un samazināts kabeļu apjoms. Kabeļa garums ir 5 m, abos galos ir RJ-45 savienotāji, un apvalks ir ar zemu dūmu un nulles halogēnu (LSZH) īpašībām.

Priekšrocības

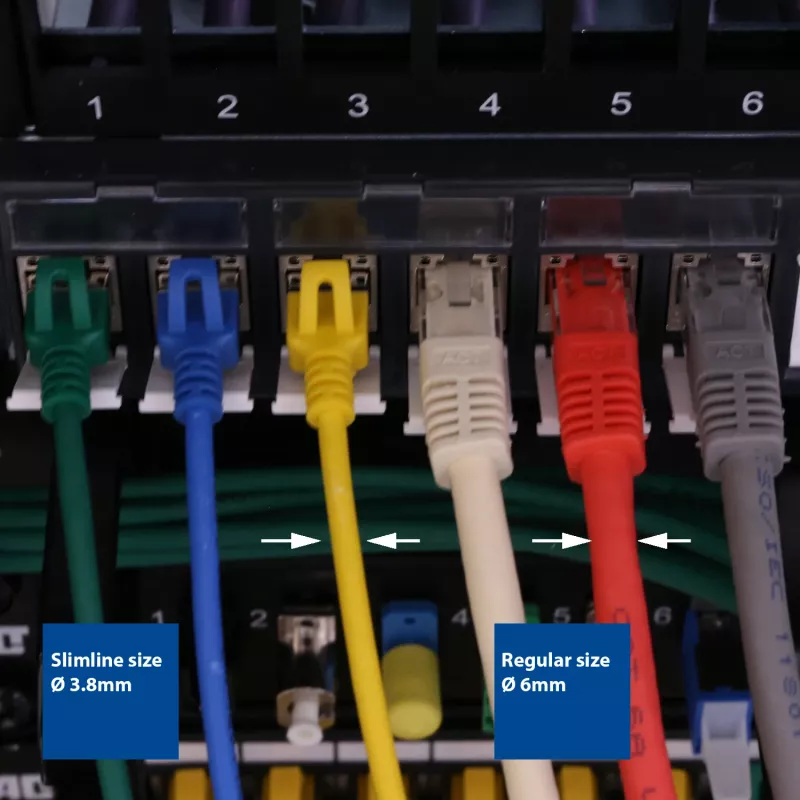

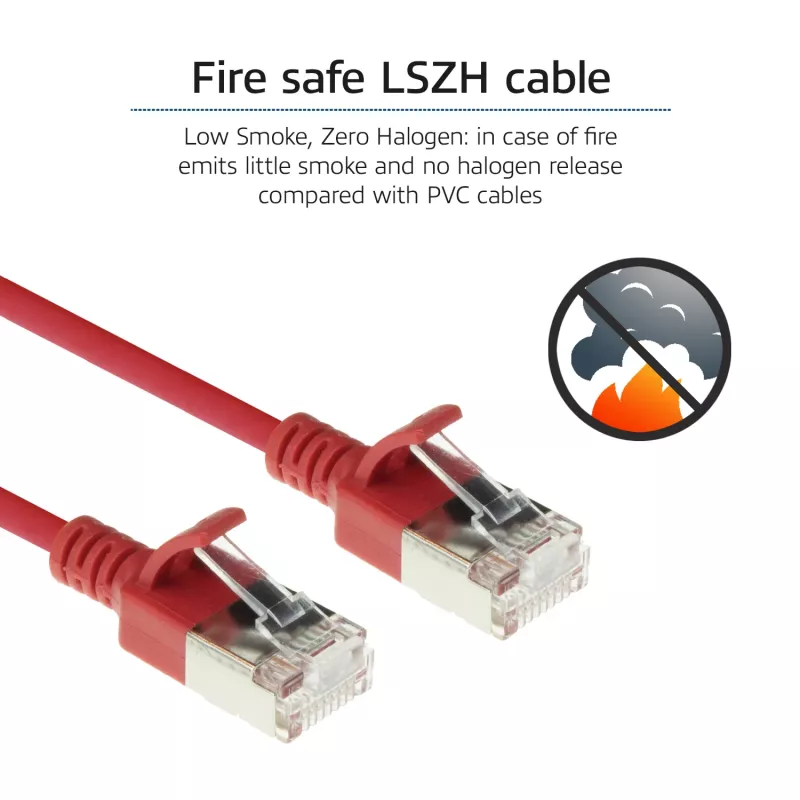

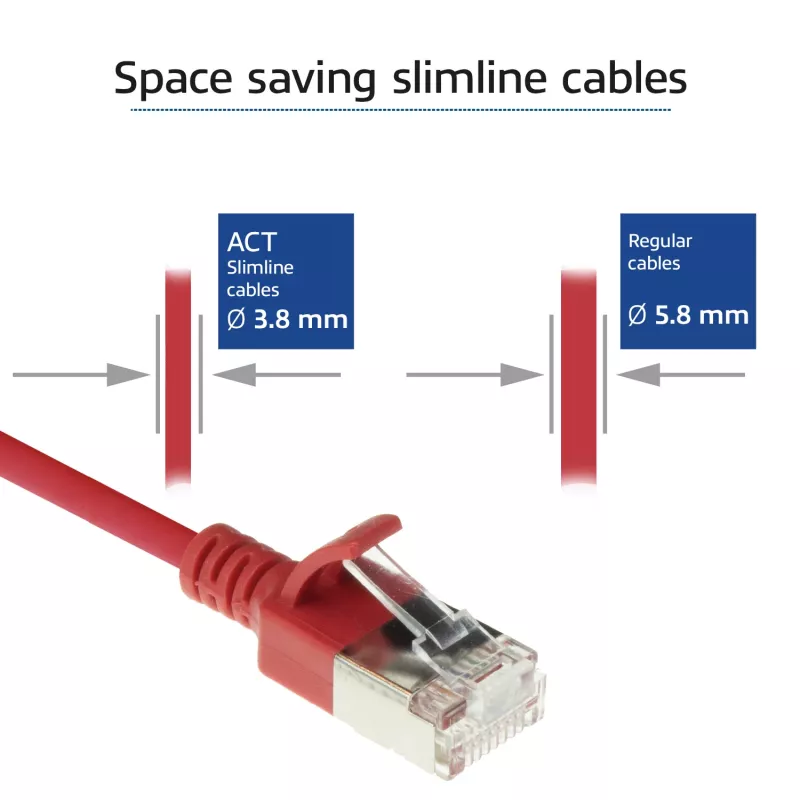

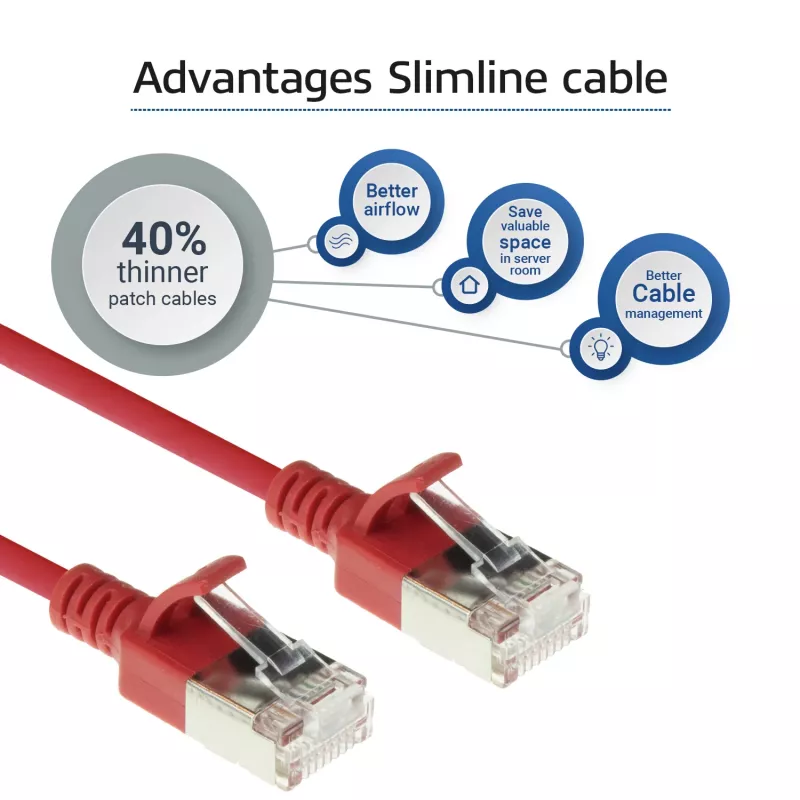

Plānais 3,8 mm diametrs samazina nepieciešamo liekuma rādiusu un kabeļu apjomu salīdzinājumā ar standarta 5,9 mm CAT6A komutācijas vadiem, uzlabojot gaisa plūsmu skapjos. U/FTP ekranējums nodrošina izcilu aizsardzību pret šķērsrunu un ārējiem traucējumiem. Aizsargātie RJ-45 savienotāji un zeltītie kontakti nodrošina uzticamu savienojumu un izturību pret koroziju. LSZH apvalks ugunsgrēka gadījumā samazina toksisko dūmu daudzumu.

Piemērots

• Augsta blīvuma datucentru komutācijai un serveru skapju savienojumiem
• Horizontālai un augšējā plaukta kabeļošanai, kur svarīga gaisa plūsma
• Vidēm, kur nepieciešami LSZH klasifikācijas kabeļi

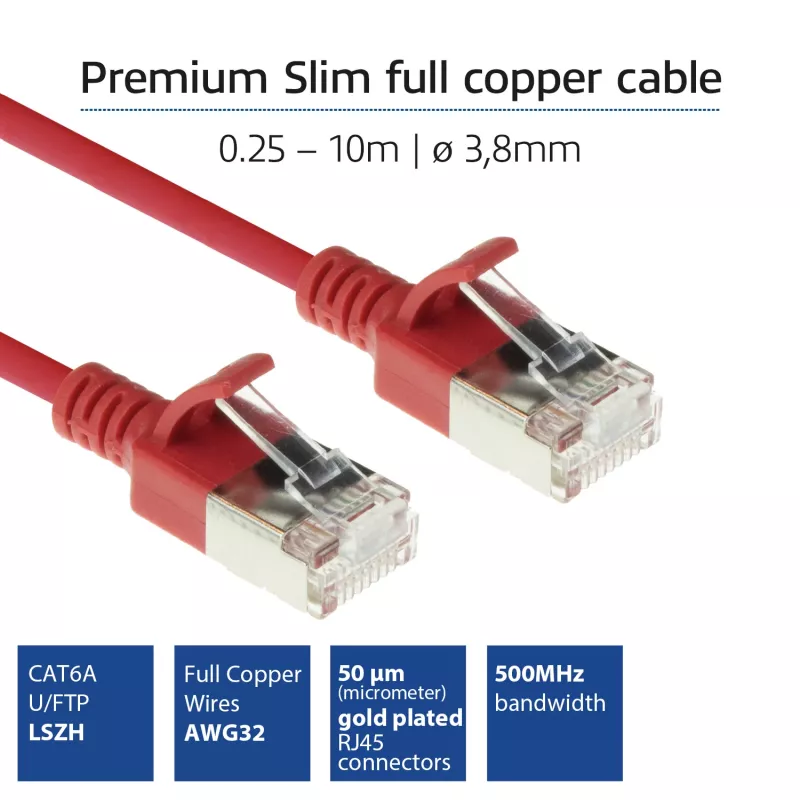

Galvenās specifikācijas

• Produkta nosaukums: komutācijas kabelis ACT sarkans 5 metru LSZH U/FTP CAT6A
• Zīmols: ACT, MPN: DC7505, EAN: 8716065442090
• Kabeļa garums: 5 m
• Vadītājs un izmērs: 32 AWG plāna dizaina (lielāks vājinājums nekā 24 AWG)
• Ekranējums: U/FTP (kopējā folija ar individuāli ekranētiem pāriem)

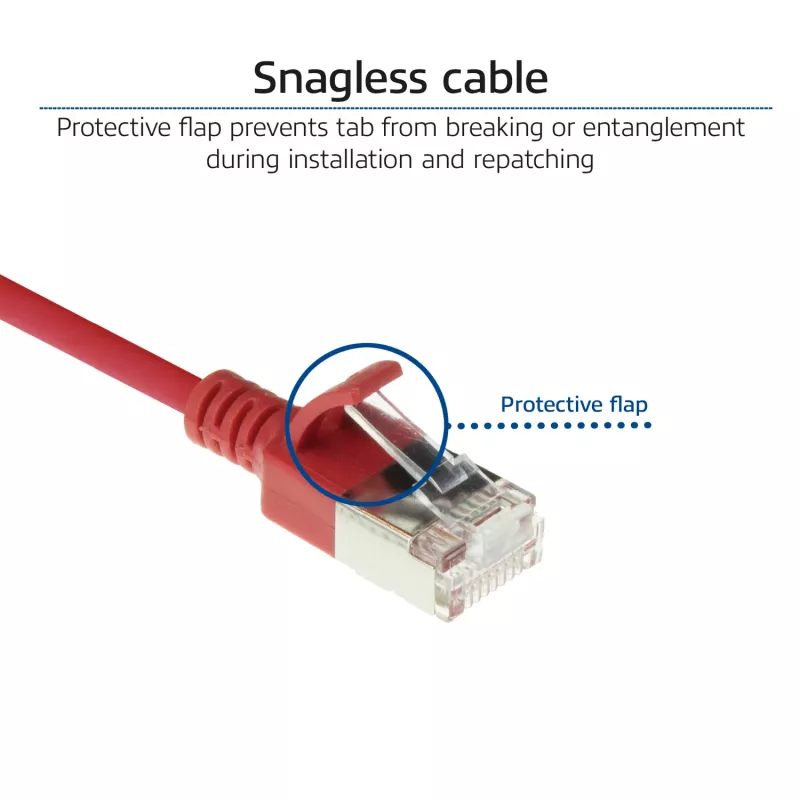

• Savienotāji: RJ-45 uz RJ-45, aizsargāti, zeltīti kontakti
• Ārējais diametrs: 3,8 mm (plānais) un LSZH apvalks

Kā lietot

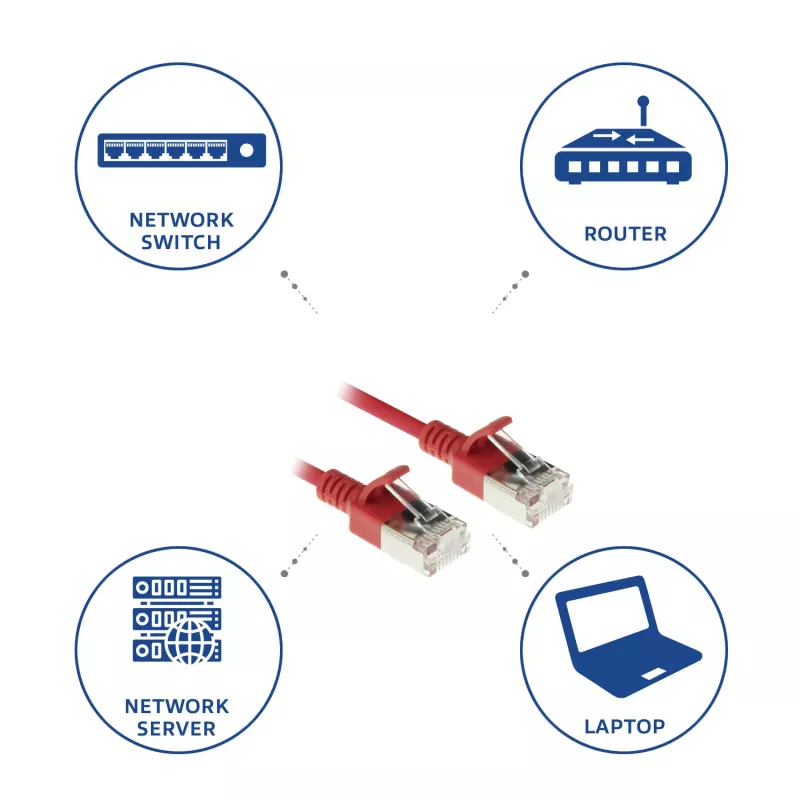

Uzstādiet komutācijas vadu starp komutācijas paneļa pieslēgvietām, slēdžu pieslēgvietām vai tīkla ierīcēm, izmantojot aizsargātos RJ-45 spraudņus. Izvadiet kabeli, saglabājot maigu liekuma rādiusu, bet ņemot vērā, ka plānais dizains ļauj veikt ciešāku izvadīšanu salīdzinājumā ar standarta CAT6A vadiem. Abos galos izmantojiet standarta terminēšanas praksi un izvairieties no asiem līkumiem vai mehāniskas slodzes pie savienotāju apvalkiem.

Ieteikumi

32 AWG plānā konstrukcija palielina vājinājumu, īpaši augstākās frekvencēs; tādēļ ACT iesaka īsākus pastāvīgo līniju garumus salīdzinājumā ar standarta 24 AWG komutācijas vadiem, lai to kompensētu. Strāvas padevei caur Ethernet (PoE) lietojumprogrammām ierobežojiet kabeļu saišķus līdz maksimāli 24 kabeļiem, lai kontrolētu kabeļu temperatūras paaugstināšanos — ANSI TSB-184-A ierobežo centrālā kabeļa pieļaujamo temperatūras paaugstināšanos līdz mazāk nekā 15°C virs apkārtējās vides temperatūras.
