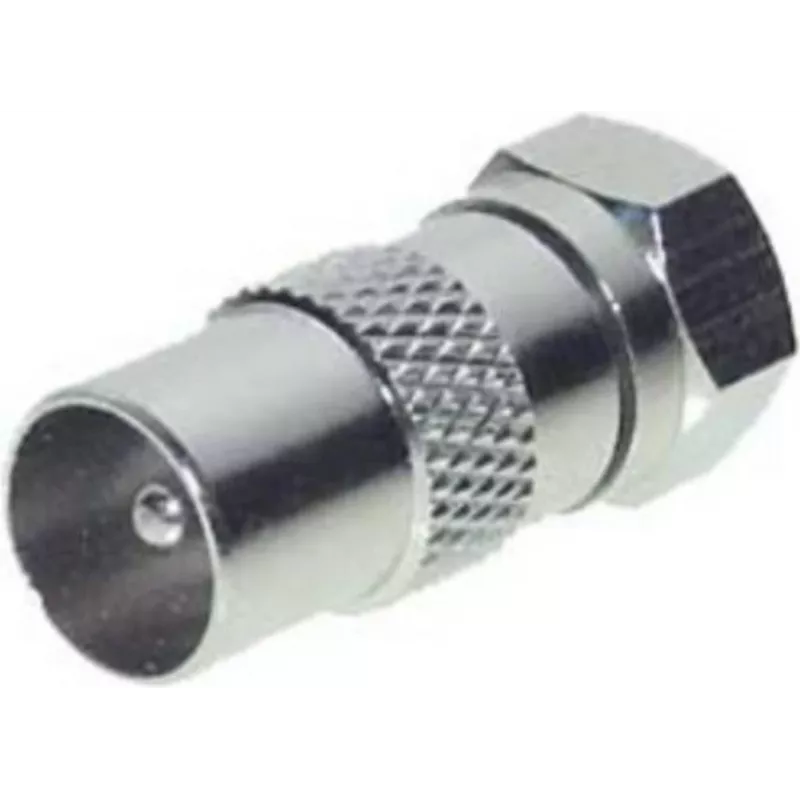

Adapter IEC ligzda uz F ligzda ShiverPeaks 85323-EC — koaksiālā savienotāja adapteris

ShiverPeaks adapteris pārveido IEC spraudņa savienojumu par F spraudņa savienojumu koaksiālajiem kabeļiem, nodrošinot pasīvu risinājumu ierīču ar IEC izejām saskarnēšanai ar aprīkojumu vai kabeļiem, kas izmanto F tipa ieejas. Kompaktais adapteris ir paredzēts lietošanai mājas un profesionālos audiovizuālos un RF risinājumos, kur nepieciešama tieša mehāniska un elektriska pāreja starp IEC un F savienotājiem bez papildu signālu apstrādes.

Priekšrocības

Šis koaksiālā savienotāja adapteris ir pasīvs un neprasa barošanu, saglabājot sākotnējo signāla ceļu, vienlaikus nodrošinot pretestības nepārtrauktību, kas piemērota standarta televīzijas un satelīta kabeļiem. Tā kompaktais metāla korpuss nodrošina stabilu mehānisko savienojumu un samazina nejaušas atvienošanas risku. Adapteris vienkāršo kabeļu pārveidošanu, novēršot nepieciešamību mainīt kabeļus vai ierīces, ja savienotāju veidi atšķiras.

Piemērots

• Televizora vai televizora pierīces ar IEC izeju savienošanai ar antenu, satelīta vai kabeļa līniju ar F tipa savienotāju
• Pagaidu vai pastāvīgiem pielāgojumiem mājas AV sistēmās, kur jāsavieno IEC un F savienotāji
• Lauka servisa, uzstādīšanas vai testēšanas darbiem, kas prasa ātru pārveidošanu starp savienotāju tipiem

Galvenās specifikācijas

• Savienotāja veids (ieeja): IEC vīrišķais spraudnis koaksiālo kabeļu sistēmām
• Savienotāja veids (izeja): F tipa sievišķais spraudnis vītņotiem koaksiālajiem kabeļiem
• Funkcija: pasīvais pretestības saskaņošanas adapteris RF signāliem TV un satelīta frekvenču diapazonos
• Konstrukcija: metāla korpuss mehāniskai izturībai un ekranēšanai
• Saderība: standarta 75 omu koaksiālās sistēmas, ko izmanto televīzijas un satelīta sadalē

Kā lietot

Izlīdziniet adaptera IEC vīrišķo pusi ar avota ierīces IEC kontaktligzdu un iespiediet to vietā, līdz tā cieši iegulst. Uzskrūvējiet vai uzspiediet koaksiālā kabeļa F tipa savienotāju uz adaptera vītņotās F izejas, līdz tas ir cieši, nodrošinot mehānisku un elektrisku kontaktu. Parasti nav nepieciešami instrumenti, taču, viegli pievelkot F tipa savienotāju ar roku, tiek nodrošināts uzticams savienojums. Pēc uzstādīšanas pārbaudiet signāla uztveršanu un izvairieties no pārmērīga griezes momenta vītņotajiem savienojumiem.

Ieteikumi

Izmantojiet adapteri standarta iekštelpu vidē un izvairieties no mitruma vai kodīgas atmosfēras iedarbības. Labākai veiktspējai izmantojiet 75 omu koaksiālos kabeļus un pirms savienošanas pārliecinieties, ka savienotāji ir tīri un nebojāti. Ja pagarināt vai izvietojat kabeļus ārpus telpām, adaptera savienojumu vietās izmantojiet laikapstākļiem izturīgus savienotājus vai korpusus.
