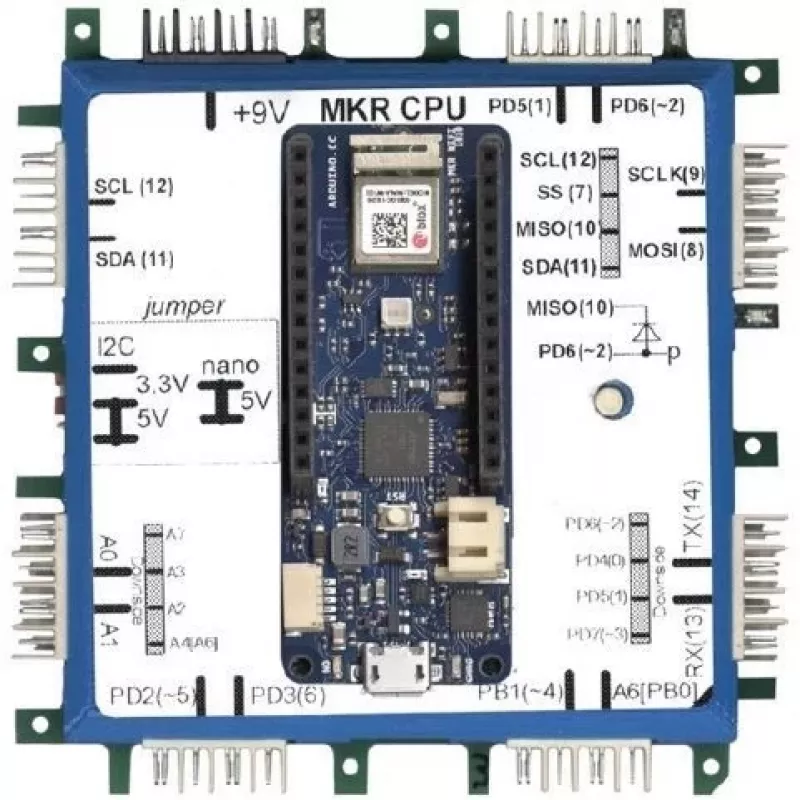

Adapteris ALLNET MKR Brick ALL-BRICK-0707 Arduino MKR — izvades plate MKR formāta moduļiem

Adapteris ALLNET MKR Brick ALL-BRICK-0707 Arduino MKR ir izvades plate, kas paredzēta, lai atklātu un sakārtotu MKR formāta moduļu kontaktus un kopīgos savienojumus. Plate pārveido kompakto MKR kontaktu izkārtojumu pieejamos savienotājos un kontaktu laukumos, atvieglojot sensoru, izpildmehānismu, barošanas avotu un sakaru līniju pieslēgšanu prototipēšanas laikā vai integrējot MKR moduļus lielākās sistēmās. Adapteris atbalsta standarta signālu līnijas, barošanas kopnes un izplatītākās saskarnes, ko izmanto MKR platēs, lai vienkāršotu vadu pievienošanu un testēšanu.

Priekšrocības

Adapteris vienkāršo piekļuvi MKR moduļu kontaktiem, izvadot signāla, barošanas un zemējuma līnijas uz skaidri marķētiem savienotājiem un testa kontaktiem, samazinot vadu savienojuma kļūdas. Tā kompaktā izmēra dēļ saglabā MKR formātu, vienlaikus pievienojot praktiskus savienojuma punktus maizes platēm, džemperu vadiem un ārējām perifērijas ierīcēm. Sakārtotais izkārtojums paātrina prototipēšanu un atkļūdošanu, grupējot saistītos signālus un nodrošinot stabilu mehānisku atbalstu modulim izstrādes laikā.

Piemērots

• Ātrai prototipēšanai ar Arduino MKR moduļiem
• Sensoru, izpildmehānismu un sakaru perifērijas ierīču testēšanai
• MKR moduļu integrēšanai IoT un iegultajās sistēmās
• Izglītības projektiem un laboratorijas eksperimentiem

Galvenās specifikācijas

• Formāts: saderīgs ar Arduino MKR standarta kontaktu izkārtojumu
• Savienojuma veidi: atsegti savienotāji un lodēšanas kontakti signālam, barošanai un zemējumam
• Atbalstītās saskarnes: vispārējas nozīmes ievade/izvade, barošanas kopnes, izplatītākās sakaru līnijas
• Fizikālās īpašības: kompakta izvades plate, kas saglabā MKR izmēru mehāniskai saderībai

Kā lietot

Uzstādiet MKR moduli uz adaptera, izlīdzinot moduļa kontaktus ar atbilstošajiem savienotājiem un viegli piespiediet, līdz tas pilnībā iegulst. Pievienojiet barošanas un zemējuma līnijas no sava barošanas avota adaptera savienotājiem, pēc tam pievienojiet sensorus, izpildmehānismus vai sakaru līnijas atsegtajiem signālu savienotājiem vai lodēšanas kontaktiem. Izmantojiet standarta džemperu vadus vai lodētus savienojumus atkarībā no tā, vai nepieciešami pagaidu vai pastāvīgi vadi. Izstrādes laikā pārbaudiet kontaktu piešķires un barošanas līmeņus pirms pilnas sistēmas barošanas pieslēgšanas.

Ieteikumi

Izmantojiet adapteri uz stabilas darba virsmas un nodrošiniet pareizu MKR moduļa orientāciju pirms ķēdes barošanas. Pagaidu konfigurācijām izvēlieties džemperu kabeļus; pastāvīgām instalācijām izmantojiet lodētus savienojumus. Ievērojiet MKR moduļa un pievienoto ierīču sprieguma un strāvas ierobežojumus un pievienojiet atbilstošu līmeņu maiņu vai aizsardzību, saskaroties ar signāliem ārpus moduļa nominālajiem diapazoniem.
