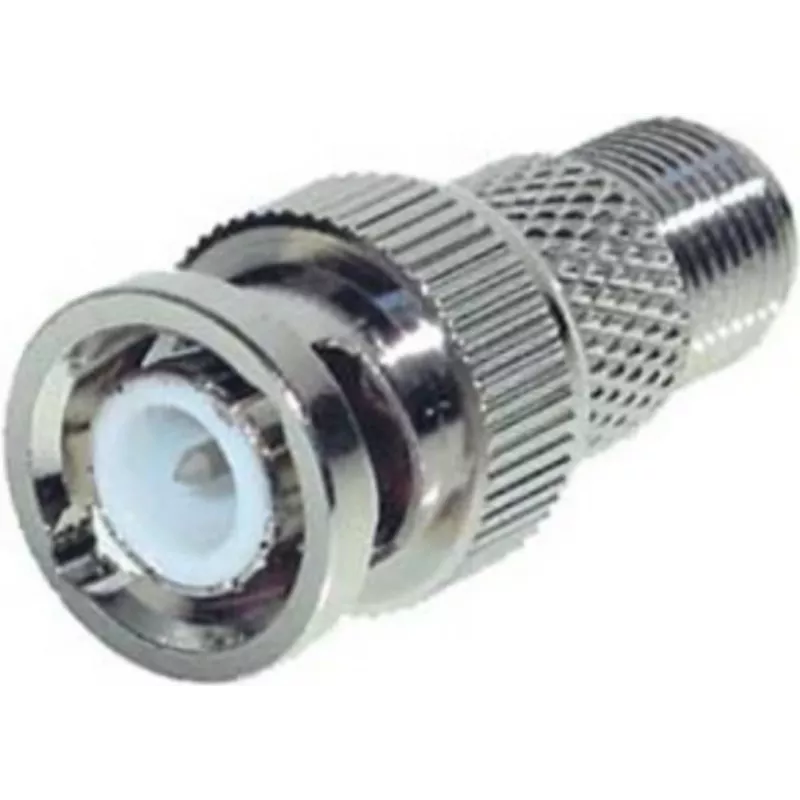

Adapteris F-ligzda uz BNC-spraudnis ShiverPeaks 85330 — koaksiālais savienotāja adapteris

ShiverPeaks adapteris pārveido F-tipa ligzdu par BNC spraudni, nodrošinot kompaktu un uzticamu mehānisko saskarni koaksiālajiem RF kabeļiem. Paredzēts lietošanai TV, satelīta un radio instalācijās, kā arī testēšanas iestatījumos un ierīču integrācijā, šis adapteris ļauj savienot aprīkojumu vai kabeļus, kas izmanto F-tipa un BNC savienotāju standartus, nemainot esošos kabeļus.

Priekšrocības

Šis adapteris piedāvā vienkāršu, vietu taupošu risinājumu F-tipa un BNC ierīču savienošanai, vienlaikus saglabājot pareizu impedances nepārtrauktību tipiskām patērētāju RF lietojumprogrammām. Tā metāla konstrukcija nodrošina drošu savienošanu un stabilu signāla pārraidi, un kompaktais formas faktors ļauj savienotājus novietot tuvu ierīcēm vai paneļiem. Adapteris ir pasīvs un neprasa strāvas padevi vai konfigurāciju, padarot to ērtu pagaidu vai pastāvīgām instalācijām.

Piemērots

• Koaksiālo kabeļu savienošanai starp F-tipa izejām (piemēram, no satelīta LNB vai TV sienas rozetēm) un BNC aprīkotām testēšanas ierīcēm vai vecākām ierīcēm
• Pagaidu signāla maršrutēšanai instalācijas, traucējummeklēšanas vai signāla mērījumu laikā
• Vecāka profesionālā vai laboratorijas aprīkojuma, kas izmanto BNC savienotājus, integrēšanai ar patērētāju koaksiālajiem padevējiem

Galvenās specifikācijas

• Savienotāja pārveide: F-tipa ligzda uz BNC spraudnis
• Piemērojamais kabeļa tips: koaksiālais (75 Ω tipiskas sistēmas)
• Mehāniskā konstrukcija: metāla korpuss drošai savienošanai
• Darbība: pasīva, nav nepieciešama strāvas padeve
• Tipiskas lietojumprogrammas: RF, TV, satelīts, radio, testēšanas aprīkojuma savienojamība

Kā lietot

Lai izmantotu adapteri, vispirms pārliecinieties, ka gan F-tipa, gan BNC savienotāji un savienojošie kabeļi ir tīri un bez bojājumiem. Uzskrūvējiet F-tipa ligzdas pusi uz vīrišķā F savienotāja, līdz tā ir cieši pievilkta ar roku, uzmanoties, lai nepārvilktu. Ievietojiet BNC spraudni BNC ligzdā un nofiksējiet bajonetes savienojumu, spiežot un pagriežot, līdz tas nofiksējas. Pārbaudiet, vai mehāniskais savienojums ir drošs, un, ja nepieciešams, pirms instalācijas pabeigšanas pārbaudiet signāla nepārtrauktību ar testēšanas aprīkojumu.

Ieteikumi

Lai nodrošinātu uzticamu veiktspēju, izmantojiet adapteri tipiskās 75 Ω patērētāju RF vidēs un izvairieties no ilgstošas mitruma, kodīgu apstākļu vai mehāniskas slodzes no kabeļa spriegojuma iedarbības. Izmantojot precīziem testa mērījumiem, ņemiet vērā, ka jebkurš pasīvs adapteris var radīt nelielas atstarošanās; samaziniet papildu adapteru skaitu signāla ceļā, lai iegūtu visprecīzākos rezultātus.
