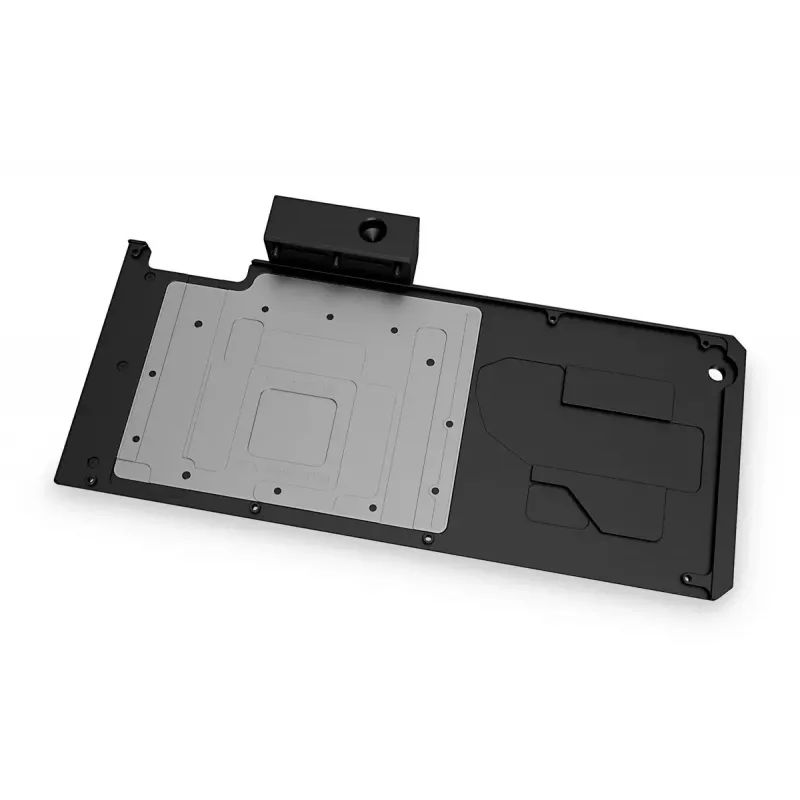

Aizmugures plāksne EK Water Blocks Acetal Copper POM Melns

EK-Quantum Vector FTW3 RTX 3080/3090 Active Backplate - Acetal ir divdaļīga šķidruma dzesēšanas aizmugures plāksne, kas paredzēta EVGA GeForce RTX 3080 un 3090 FTW3 GPU aizmugures aktīvai dzesēšanai. Tā integrējas ar EK-Quantum Vector FTW3 ūdens blokiem, izmantojot nomaināmu termināli, tādējādi ūdens bloks un aktīvā aizmugures plāksne darbojas kā viena cilpas vienība, samazinot papildu cauruļvadus un vienkāršojot dzesēšanas ķēdi. Montāža ir vērsta uz iespiedshēmas plates karstajiem punktiem, VRM zonām un, ja piemērojams, aizmugures VRAM, lai uzlabotu kopējo siltuma atdalīšanu no grafiskās kartes.

Priekšrocības

Aktīvā aizmugures plāksne nodrošina tiešu dzesēšanu pār kritiskajiem komponentiem, novirzot dzesēšanas šķidrumu caur iekšējo ribiņu masīvu ar astoņiem platiem kanāliem, kas uztur zemu plūsmas pretestību. Tās pamatne ir CNC frēzēta no niķelēta elektrolītiskā vara efektīvai siltuma pārnesei, savukārt augšējais pārsegs ir izgatavots no melna POM acetāla, un pārējās ārējās daļas ir no melna anodēta alumīnija, kas nesaskaras ar dzesēšanas šķidrumu. EPDM blīvgredzeni nodrošina ūdensnecaurlaidību, un acetāla termināli saskan ar augšējo pārsegu, veidojot vienotu izskatu. Integrētais terminālis samazina savienotāju skaitu, apvienojot ieplūdes un izplūdes pieslēgvietas vienā kopējā korpusā ar Vector ūdens bloku.

Piemērota

• EVGA GeForce RTX 3080 FTW3 grafiskajām kartēm
• EVGA GeForce RTX 3090 FTW3 grafiskajām kartēm
• Pielāgotām šķidruma dzesēšanas cilpām, kur vēlams samazināts cauruļvadu daudzums un kompakts maršrutējums

Galvenās specifikācijas

• Saderība: EK-Quantum Vector FTW3 RTX 3080/3090 ūdens bloki un EVGA FTW3 RTX 3080/3090 GPU
• Materiāli: niķelēta elektrolītiskā vara pamatne, melns POM (acetāla) augšpuse, melns anodēts alumīnija ārpuse
• Iekšējais dizains: ribiņu masīvs ar 8 platiem kanāliem zemai plūsmas pretestībai
• Blīvējums: EPDM blīvgredzeni
• Pievienotie piederumi: montāžas skrūves, uzgriežņi un paplāksnes; 1x niķelēta misiņa spraudnis G1/4"; EK-Loop daudzfunkciju seškantatslēga (6 mm, 8 mm, 9 mm); termopaliktņi
• Izmēri (aptuveni): platums 303 mm, dziļums 37,8 mm, augstums 151 mm

Kā lietot

Noņemiet standarta termināli, kas piegādāts ar Vector ūdens bloku, un uzstādiet nomaināmo termināli, kas piegādāts ar Vector Active Backplate, lai savienotu abus blokus vienā vienībā. Piestipriniet aktīvo aizmugures plāksni pie GPU iespiedshēmas plates, izmantojot iekļautās skrūves, uzgriežņus un paplāksnes, ievērojot ražotāja griezes momenta norādījumus. Uzlieciet termopaliktņus, kur nepieciešams, uz iespiedshēmas plates karstajiem punktiem un VRM zonām pirms aizmugures plāksnes nostiprināšanas. Savienojiet apvienoto ieplūdi un izplūdi ar savu šķidruma dzesēšanas cilpu, izmantojot standarta G1/4" savienotājus, un piepildiet un pārbaudiet cilpu ar spiedienu, lai pārliecinātos par necaurlaidību pirms sistēmas ieslēgšanas.

Ieteikumi

Lietojiet tikai ar saderīgiem EK-Quantum Vector FTW3 ūdens blokiem un EVGA FTW3 RTX 3080/3090 iespiedshēmas platēm. Pārbaudiet termopaliktņu pareizu novietojumu un vienmērīgi pievelciet visus stiprinājumus. Pēc uzstādīšanas veiciet noplūdes testu un uzraugiet dzesēšanas šķidruma temperatūru pēc sākotnējās darbības, lai apstiprinātu gaidāmo termisko veiktspēju.
