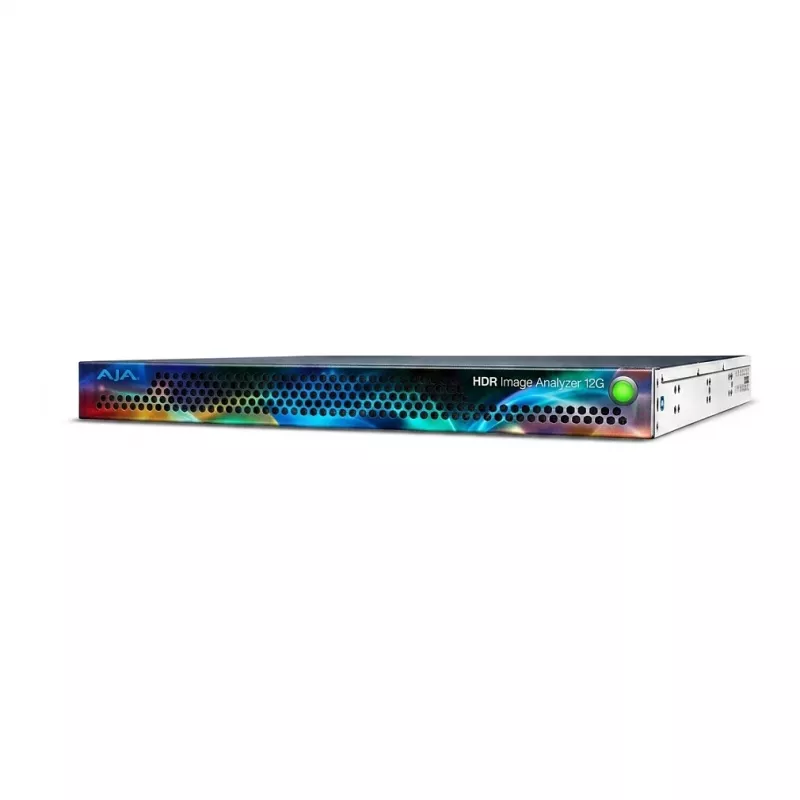

AJA HDR Image Analyzer 12G (HDR-IMGYZR-12G)

AJA HDR Image Analyzer 12G ir profesionāls 1RU plaukta formas viļņformas monitors un HDR/SDR analīzes rīks, kas paredzēts apraides, pēcapstrādes un tiešraides ražošanas vidēm. Tas nodrošina visaptverošu video un audio analīzi ar atbalstu 12G-SDI un HDMI 2.0 ieejām, ļaujot uzraudzīt signālus līdz pat 8K (UHD2) 60p. Ar uzlabotiem HDR analīzes rīkiem, tostarp viļņformu, vektoru, histogrammu, CIE hromatiskumu, viltus krāsu, gaismas līmeni un datu analizatoru, tas nodrošina precīzu krāsu gradāciju un atbilstību HDR standartiem, piemēram, HDR10, HLG un PQ.

Priekšrocības

Divkārši lieki barošanas avoti nodrošina nepārtrauktu darbību kritiskos darbplūsmas procesos. Ierīce atbalsta viena savienojuma 12G-SDI un četru savienojumu 3G-SDI 4K/UHD līdz 60p, kā arī HDMI 2.0 4K/UHD līdz 60p. Tai ir 16 kanālu iebūvēta SDI/HDMI audio mērīšana, gamma kļūdu noteikšana, nitu līmeņa displejs, pikseļu atlasītājs un metadatu analīze (ANC, VANC, HDR metadati). Tālvadība un programmaparatūras atjauninājumi tiek veikti, izmantojot Gigabit Ethernet.

Piemērots

• Apraides inženieriem un video profesionāļiem, kuriem nepieciešama precīza HDR/SDR uzraudzība
• Pēcapstrādes objektiem krāsu gradācijai un kvalitātes kontrolei
• Tiešraides ražošanas vidēm, kurām nepieciešama uzticama signāla analīze

Galvenās specifikācijas

• Video ievades interfeisi: 4x 12G-SDI (BNC), 1x HDMI 2.0 (Type A)
• Video izvades interfeisi: 2x 12G-SDI (BNC) (Loop/Monitor), 1x HDMI 2.0 (Type A) (Monitor)
• Maksimālā video izšķirtspēja: 8K (UHD2) 60p
• Atbalstītie SDI formāti: Viena savienojuma 12G-SDI, četru savienojumu 3G-SDI 4K/UHD līdz 60p
• Atbalstītie HDMI formāti: HDMI 2.0 4K/UHD līdz 60p
• Atbalstītās krāsu telpas: Rec. 709, Rec. 2020, P3
• Atbalstītie HDR formāti: HDR10, HLG, PQ (Perceptual Quantizer)
• Analīzes rīki: Viļņforma, Vektors, Histogramma, CIE hromatiskums, Viltus krāsa, Gaismas līmenis, Datu analizators
• Audio analīze: 16 kanālu iebūvēta SDI/HDMI audio mērīšana
• Formas faktors: 1RU plaukta stiprinājums
• Tīkla savienojamība: 1x Gigabit Ethernet (RJ-45) tālvadībai un atjauninājumiem
• USB savienojamība: 2x USB 3.0 Type-A tastatūrai/pelēm/glabāšanai
• Barošanas avots: Divkārši lieki 100-240 VAC, 50/60 Hz
• Displeja izvade: Ārējais monitors, izmantojot SDI vai HDMI
• Gamma kļūdu noteikšana: Jā
• Nitu līmeņa displejs: Jā
• Pikseļu atlasītājs: Jā
• Metadatu analīze: ANC, VANC, HDR metadati

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, izmantojiet augstas kvalitātes 12G-SDI kabeļus un nodrošiniet atbilstošu ventilāciju plaukta vidē. Ierīce ir ideāli piemērota integrācijai esošajās apraides un pēcapstrādes darbplūsmās, kurām nepieciešama uzlabota HDR analīze.
