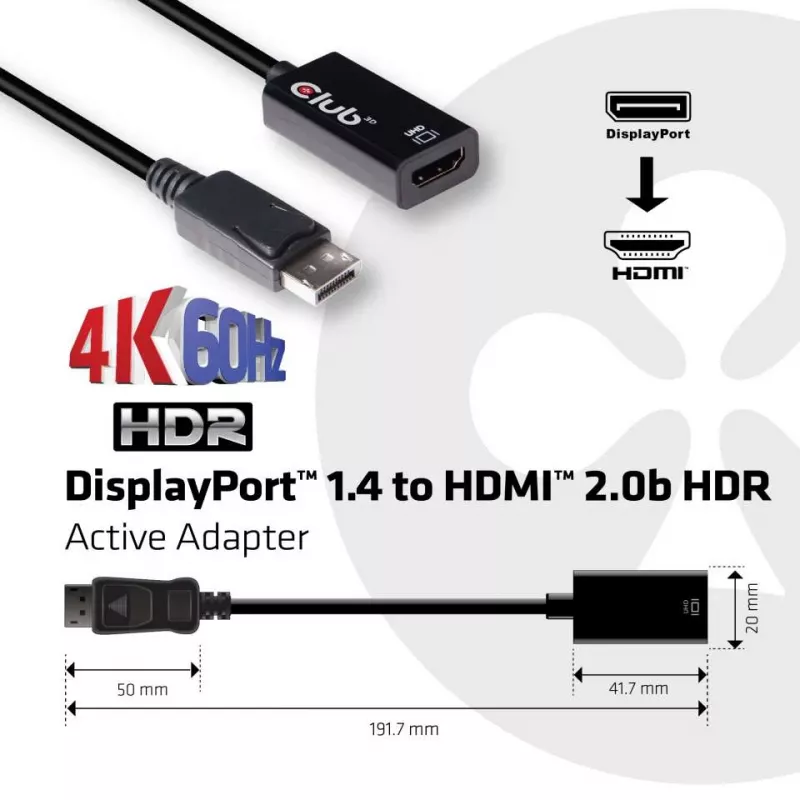

Aktīvais adapteris DisplayPort 1.4 uz HDMI 2.0b CLUB3D CAC-1080

CAC-1080 ir Club3D DisplayPort 1.4 uz HDMI 2.0b signāla pārveidotājs, kas paredzēts DisplayPort avota savienošanai ar HDMI displeju. Tas atbalsta HDR video atskaņošanu un apstrādā DisplayPort ieejas joslas platumu līdz 5,4 Gbps uz vienu līniju (4 līnijas). HDMI izeja pilnībā atbilst HDMI 2.0b standartam un nodrošina UHD izšķirtspēju līdz 4096 x 2160 pie 60 Hz, ja to atbalsta pievienotās ierīces.

Priekšrocības

Pārveidotājs atbalsta HDR un dziļo krāsu multivides atskaņošanu, nodrošina konvertēšanu starp RGB un YCbCr formātiem, kā arī ļauj veikt pikseļu kodējuma konvertēšanu no 4:4:4 uz 4:2:0, lai pielāgotos HDMI joslas platuma ierobežojumiem. Tas nodrošina uzticamu signāla pārveidi, saglabājot augstu izšķirtspēju un krāsu dziļumu, ja to atļauj savienojuma joslas platums un pievienotās ierīces.

Galvenās specifikācijas

• Ieeja: DisplayPort 1.4 (atbalsta līdz 5,4 Gbps uz līniju, 4 līnijas)
• Izeja: HDMI 2.0b (pilnībā atbilstošs)
• Maksimālā izšķirtspēja: līdz 4096 x 2160 @ 60 Hz
• Krāsu formāti: RGB un YCbCr (atbalsta līdz 16 bpc / 48 bpp, ja joslas platums atļauj)
• Pikseļu kodējuma konvertēšana: RGB/YCbCr 4:4:4 uz YCbCr 4:2:0 un 4:2:0 caurlaide
• HDR atbalsts: HDR ar dziļo krāsu līdz 12 bpc pie 4K 60Hz, izmantojot konvertēšanu uz YCbCr 4:2:0 HDMI izejā

Lietošanas instrukcija

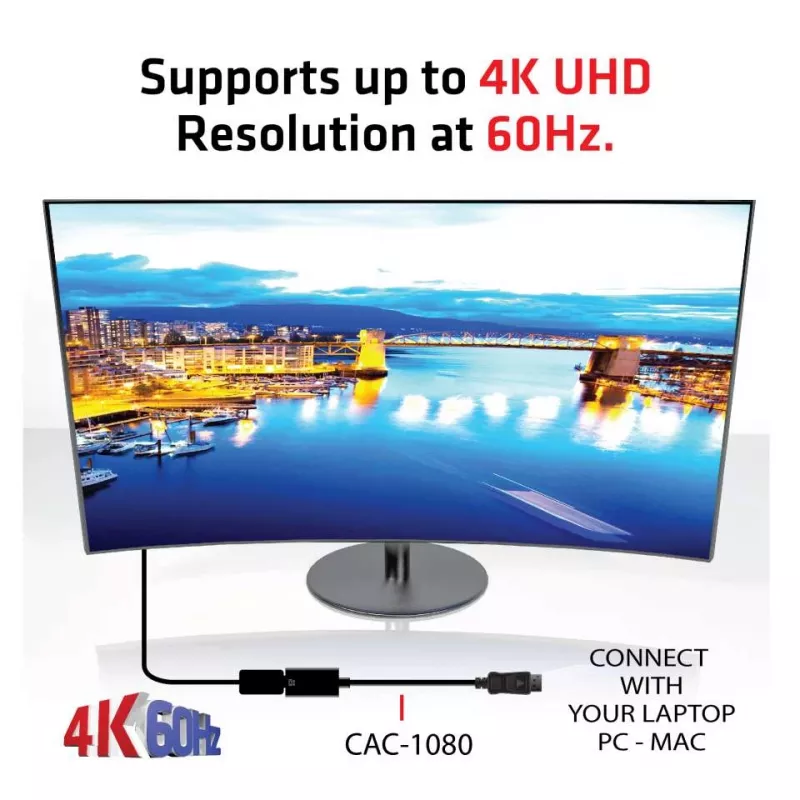

Pievienojiet CAC-1080 DisplayPort 1.4 avotam, izmantojot sertificētu DisplayPort kabeli, un savienojiet HDMI izeju ar displeju, izmantojot HDMI kabeli. Pārliecinieties, ka gan avots, gan displejs atbalsta nepieciešamos formātus: avotam jāatbalsta DisplayPort 1.4, bet displejam – HDMI 2.0 (a vai b) un HDR HDR caurlaidei. Konfigurējiet avota video izejas iestatījumus atbilstoši vēlamajai izšķirtspējai un krāsu formātam; pārveidotājs veiks nepieciešamo pikseļu kodējuma konvertēšanu, ja tas būs nepieciešams.

Ieteikumi

Lai nodrošinātu HDR un 12 bpc krāsu dziļumu pie 4K 60Hz, pārbaudiet, vai avota ierīce atbalsta DisplayPort 1.4 un vai displejs atbalsta HDR un HDMI 2.0a/b. Izmantojiet augstas kvalitātes sertificētus DisplayPort un HDMI kabeļus, lai nodrošinātu stabilu pārraidi.
