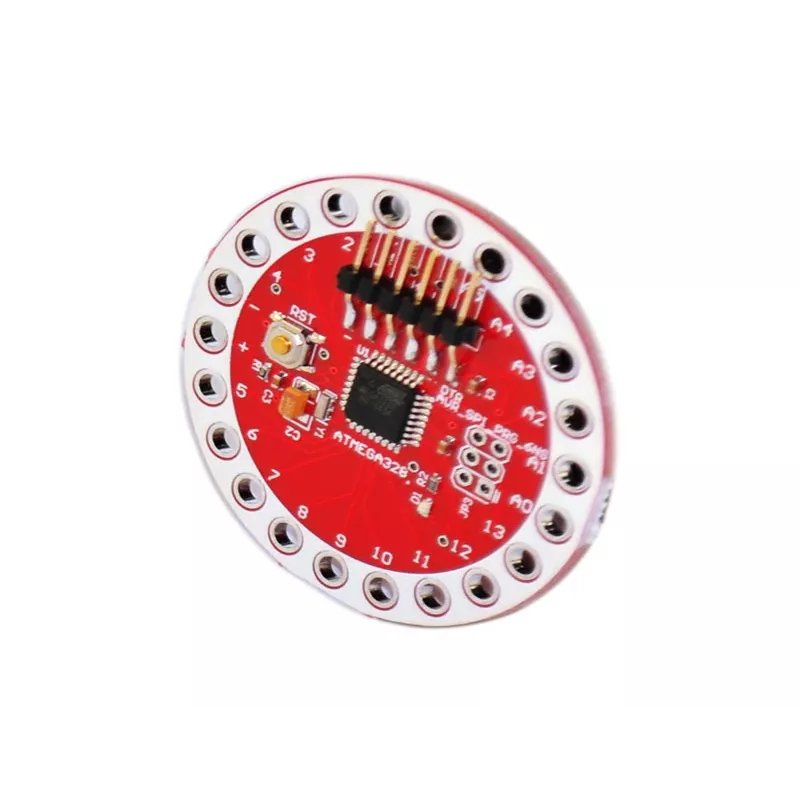

ALLNET 4duino Mainboard for Lilypad (ALL_OY_2021)

ALLNET 4duino Mainboard for Lilypad (ALL_OY_2021) ir kompakta, apaļa, šujama mikrokontrollera plate, kas paredzēta valkājamai elektronikai un e-tekstila projektiem. Tā ir balstīta uz ATmega328P mikrokontrolleri, darbojas ar 5V spriegumu un pulksteņa frekvenci 16 MHz, piedāvājot 14 digitālās I/O tapas (6 PWM), 6 analogās ieejas, 32 KB zibatmiņu, 2 KB SRAM un 1 KB EEPROM. Platei ir šujami kontakti vadošajam diegam, JST savienotājs LiPo akumulatoram vai ārējam 2.7-5.5V barošanas avotam, kā arī indikatora gaismas diodes barošanai, TX un RX. Tā ir saderīga ar Arduino IDE un ir iepriekš instalēts Arduino LilyPad sāknētājs. Ideāli piemērota viedajiem apģērbiem, DIY projektiem un interaktīviem valkājamiem risinājumiem.

Priekšrocības

Kompakta apaļa forma ar šujamiem kontaktiem nodrošina nemanāmu integrāciju audumā. Zems enerģijas patēriņš un plašs ieejas sprieguma diapazons atbalsta ar akumulatoru darbināmas valkājamas lietojumprogrammas. Iepriekš ielādēts sāknētājs atvieglo programmēšanu, izmantojot ārējo FTDI/USB-serālā pārveidotāju.

Piemērots

• Valkājamai elektronikai un e-tekstilam
• Viedajiem apģērbiem un modes tehnoloģijām
• DIY interaktīviem projektiem
• Izglītības STEM komplektiem

Galvenās specifikācijas

• Mikrokontrolleris: ATmega328P
• Darba spriegums: 5V
• Ieejas spriegums (ieteicamais): 2.7V - 5.5V
• Pulksteņa frekvence: 16 MHz
• Digitālās I/O tapas: 14 (6 PWM izejas)
• Analogās ieejas tapas: 6
• Zibatmiņa: 32 KB
• SRAM: 2 KB
• EEPROM: 1 KB
• Formas faktors: Apaļš, šujams
• Savienojamība: Šujami kontakti vadošajam diegam
• Programmēšanas interfeiss: Seriālais (nepieciešams ārējais FTDI/USB-serālā pārveidotājs)
• Barošanas avots: JST savienotājs LiPo akumulatoram vai ārējam 2.7-5.5V barošanas avotam
• Indikatora gaismas diodes: Barošana, TX, RX
• Programmatūras saderība: Arduino IDE
• Maksimālā strāva uz I/O tapas: 40 mA
• Diametrs: Aptuveni 50 mm
• Biezums: Aptuveni 3 mm
• Sāknētājs: Iepriekš instalēts Arduino LilyPad sāknētājs

Ieteikumi

Programmēšanai izmantojiet ārējo FTDI adapteri vai USB-serālā pārveidotāju (nav iekļauts). Valkājamiem projektiem savienojiet ar vadošo diegu un LiPo akumulatoru.
