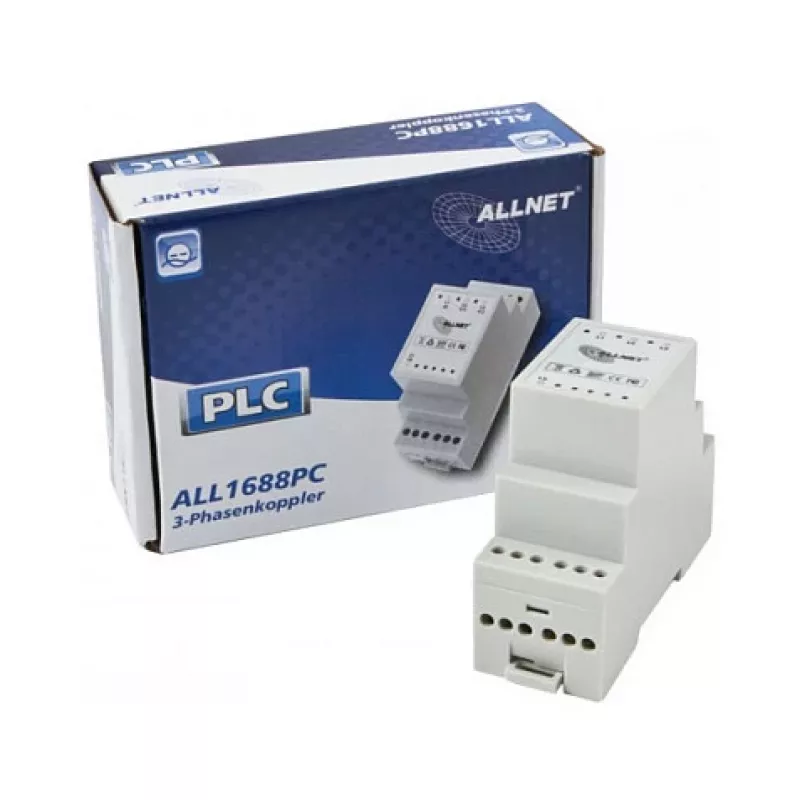

ALLNET ALL1688PC Powerline fāžu savienotājs, 3 fāzes + neitrāls, pasīvs, 1-70 MHz, DIN sliedes montāža

Elektriķi un tīkla uzstādītāji izmanto ALL1688PC, lai savienotu Powerline komunikācijas signālus visās trīs fāzēs un neitrālajā vadā dzīvojamo un komerciālo ēku elektrosadales paneļos. Uzstādīts uz DIN sliedes, tas savieno fāzes, lai PLC signāli no vienas fāzes sasniegtu ierīces citā fāzē, uzlabojot pārklājumu un uzticamību trīsfāžu instalācijās.

Galvenās specifikācijas

• Produkta veids: Powerline fāžu savienotājs
• Fāzes: 3 fāzes + neitrāls (L1, L2, L3, N)
• Savienojuma veids: Pasīvs
• Frekvenču diapazons: 1–70 MHz
• Maksimālais darba spriegums: 250 V AC (L-N), 440 V AC (L-L)
• Maksimālā darba strāva: 63 A uz fāzi
• Ievades zudumi: < 1 dB
• Uzstādīšana: DIN sliedes montāža (TS35)
• Termināļu veids: Skrūvju termināļi
• Maksimālais vada šķērsgriezums: 16 mm²
• Korpusa materiāls: Plastmasa
• Darba temperatūra: -25°C līdz +70°C
• Saderīgie standarti: HomePlug AV, HomePlug AV2, G.hn, IEEE 1901

Kāpēc izvēlēties

Pasīvais dizains neprasa ārēju barošanu un rada minimālus signāla zudumus, nodrošinot efektīvu savienojumu bez aktīvās elektronikas. Izturīgie skrūvju termināļi ir piemēroti bieziem vadītājiem, un DIN sliedes montāža vienkāršo uzstādīšanu sadales paneļos.

Ideāli lietošanas gadījumi

• Powerline signālu savienošana trīsfāžu dzīvojamās vai komerciālās ēkās.
• Powerline tīkla pārklājuma paplašināšana dažādās fāzēs.
• Integrācija ar HomePlug AV/AV2, G.hn vai IEEE 1901 tīkliem.

Noderīgi zināt

Savienotājs darbojas plašā frekvenču diapazonā no 1–70 MHz, aptverot izplatītos Powerline komunikācijas standartus. Tas ir paredzēts strāvām līdz 63 A uz fāzi, padarot to piemērotu tipiskām mājsaimniecības un vieglām komerciālām instalācijām.
