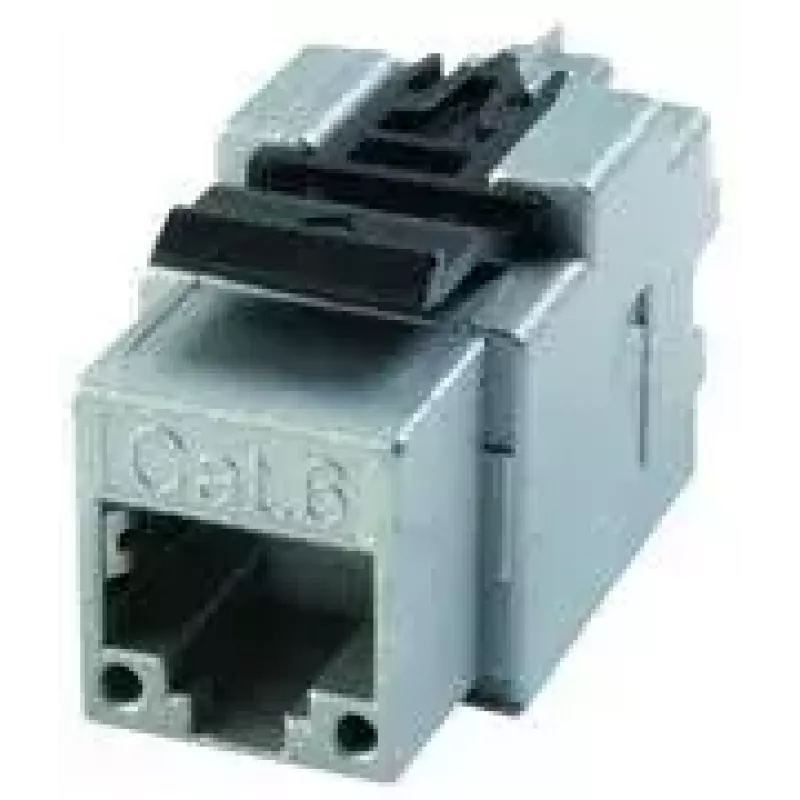

AMJ Module K Cat.6+ Telegärtner J00029K0036 Balts

Telegärtner AMJ Module K Cat.6+ (MPN J00029K0036, EAN 4018359318413) ir pilnībā ekranēts metāla RJ45 modulis, kas paredzēts 6. kategorijas veiktspējai strukturētajā kabeļošanā. Ražots pilnībā automatizētā ražošanas līnijā ar procesa kvalitātes pārbaudi, modulis un atbilstošais savienotājs nodrošina sertificētu pārraides veiktspēju un iederas standarta montāžas izgriezumos un 19" komutācijas paneļos. IDC terminālis droši pieņem viendzīslu AWG24/1 līdz AWG22/1 vadus un vītās dzīslas AWG26/7 līdz AWG24/7; modulis ir piemērots arī konsolidācijas punktu izveidei ar AWG24/7, AWG26/7 un AWG27/7 pieslēguma vadiem.

Priekšrocības

Pilnībā ekranēta metāla konstrukcija nodrošina uzticamu datu pārraidi un EMC aizsardzību, saglabājot 6. kategorijas pārraides raksturlielumus. Automatizēta ražošana ar procesa pārbaudi nodrošina nemainīgu kvalitāti un atkārtojamu elektrisko veiktspēju; produkts ir sertificēts ar atsevišķiem references savienotājiem gan RJ45, gan IDC pusē. Kompaktie izmēri (19,3 x 14,7 mm) nodrošina saderību ar daudziem centrālajiem paneļiem un 19" komutācijas paneļu risinājumiem. IDC kontakti pieņem plašu vadu tipu klāstu, piedāvājot elastīgas uzstādīšanas iespējas.

Piemērots

• Strukturētai kabeļošanai birojos un datu centros, izmantojot 6. kategorijas komponentus
• Konsolidācijas punktiem, kur AWG24/7, AWG26/7 vai AWG27/7 pieslēguma vadi savienojas ar IDC termināliem
• Integrācijai centrālajos paneļos un 19" komutācijas paneļos
• Vidēm, kur nepieciešami ekranēti RJ45 moduļi uzlabotai EMC veiktspējai

Galvenās specifikācijas

• Produkts: AMJ Module K Cat.6+
• Zīmols / MPN / EAN: Telegärtner / J00029K0036 / 4018359318413
• Savienotāja tips: Pilnībā ekranēts RJ45 modulis (metāla)
• Kategorija: Cat.6 (atbilst 6. kategorijas specifikācijai saskaņā ar ISO/IEC 60603-7-5)
• Izmēri: 19,3 x 14,7 mm
• IDC terminālis: viendzīslu AWG24/1 līdz AWG22/1; vītās dzīslas AWG26/7 līdz AWG24/7
• Pārraides sertifikācija: atsevišķi references savienotāji gan RJ45, gan IDC pusē

Lietošana

Terminējiet horizontālo kabeli IDC terminālī, ievērojot krāsu kodu un ražotāja uzstādīšanas instrukcijas. Iespraudiet AMJ moduli atbilstošajā termināla kontaktligzdā (TO) vai ievietojiet to saderīgos 19" komutācijas paneļos vai centrālo paneļu izgriezumos. Izmantojot konsolidācijas punktiem, pievienojiet atbilstošos vītās dzīslas pieslēguma vadus (AWG24/7, AWG26/7, AWG27/7) RJ45 pusē. Nodrošiniet pareizu ekrāna nepārtrauktību, iezemējot paneli vai korpusu saskaņā ar vietējo praksi.

Ieteikumi

Uzstādiet un terminējiet moduli saskaņā ar Telegärtner uzstādīšanas instrukcijām un ievērojiet attiecīgos standartus (piemēram, ISO/IEC 24702 rūpnieciskajiem tīkliem), lai saglabātu veiktspēju un vides aizsardzību. Skatiet Telegärtner tīmekļa vietni, lai iegūtu sertifikātus, detalizētas uzstādīšanas vadlīnijas un saderīgu slēdžu programmu kopsavilkumus.
