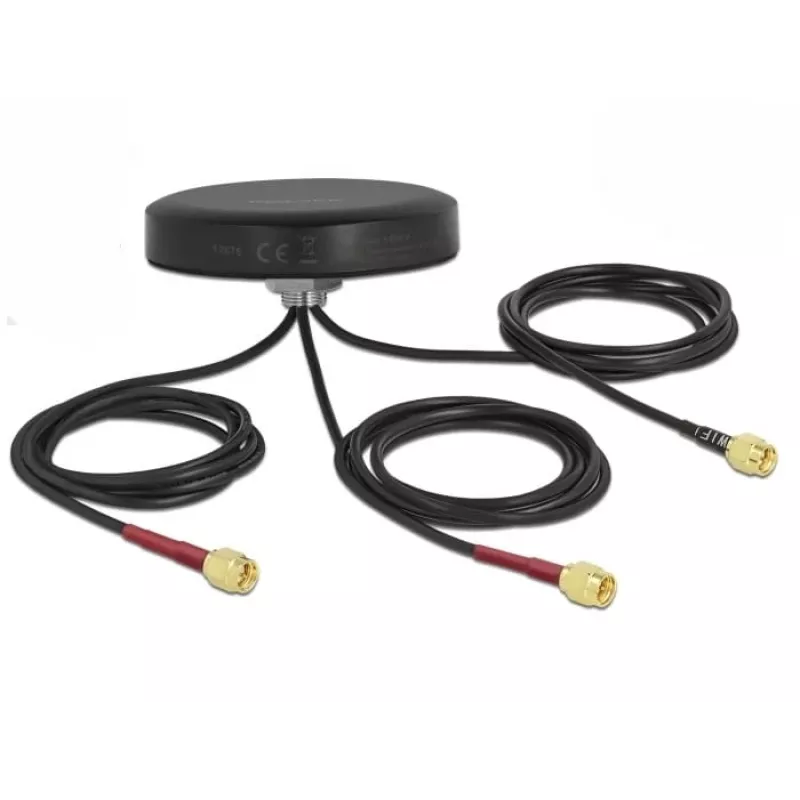

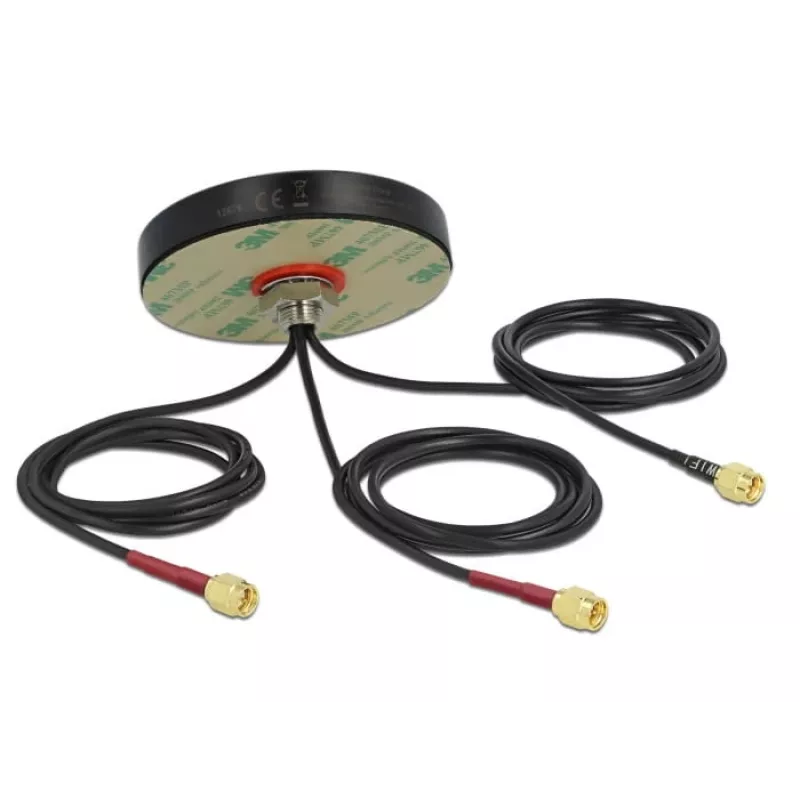

Antena DeLOCK 12676

DeLOCK 12676 antena ir kompakta ārējā/iekšējā antena, kas paredzēta vairāku joslu bezvadu savienojamībai. Tā aptver frekvenču diapazonus no 0,698–0,96 GHz, 1,71–2,69 GHz, 2,4–2,483 GHz un 4,9–5,825 GHz, atbalsta 50 Ω pretestību, lineāru polarizāciju un nodrošina līdz 3 dBi pastiprinājumu. Antenai ir SMA savienotājs, un tā ir piemērota integrēšanai ierīcēs, kurām nepieciešama uzticama uztveršana un pārraide GSM, UMTS, LTE, divjoslu WLAN, Bluetooth, ISM, ZigBee, DECT, Z-Wave, NB-IoT, MIMO un LoRa (868/915 MHz) joslās.

Priekšrocības

DeLOCK 12676 nodrošina plašu frekvenču pārklājumu kompaktā formas faktorā, ļaujot vienai antenai apkalpot vairākus bezvadu protokolus. Tās 50 Ω pretestība un SMA savienotājs nodrošina savietojamību ar izplatītiem tīkla un radio moduļiem. Ar maksimālo pastiprinājumu 3 dBi un lineāru polarizāciju antena nodrošina līdzsvarotu veiktspēju gan iekštelpu, gan āra uzstādīšanai, saglabājot zemas VSWR vērtības efektīvai signāla pārraidei.

Piemērota

• Vairāku joslu maršrutētājiem un tīkla vārtejām
• IoT ierīcēm, kas izmanto NB-IoT, LoRa vai ZigBee
• Bezvadu moduļiem GSM, UMTS un LTE
• Divjoslu Wi‑Fi un Bluetooth iekārtām
• Lietojumiem, kam nepieciešama ārējā antena ar SMA savienotāju

Galvenās specifikācijas

• Frekvenču josla: 0,698–0,96; 1,71–2,69; 2,4–2,483; 4,9–5,825 GHz
• Antenas pastiprinājums (maks.): 3 dBi
• Pretestība: 50 Ω
• Savienotāja veids: SMA
• Polarizācija: Lineāra
• VSWR: 2,0/3,0
• Krāsa: Melna
• Izmēri: augstums 16,3 mm, diametrs 81,3 mm

Lietošana

Pievienojiet DeLOCK 12676 ierīces SMA pieslēgvietai un novietojiet antenu vertikāli vispārējam visvirziena pārklājumam. Izmantošanai ārpus telpām uzstādiet antenu vietā, kur tai ir tieša redzamība uz vēlamajiem signāla avotiem, un aizsargājiet savienotāju no tiešas ūdens iekļūšanas. Pirms darbības pārbaudiet ierīces iestatījumus un frekvences, lai tās atbilstu antenas atbalstītajām joslām.

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, novietojiet antenu tālāk no lieliem metāla priekšmetiem un citām antenām, lai samazinātu traucējumus. Ja izmanto MIMO sistēmās, uzstādiet atsevišķas antenas ar pareizu attālumu un orientāciju saskaņā ar ierīces ražotāja norādījumiem.
