Antena DeLOCK 89457

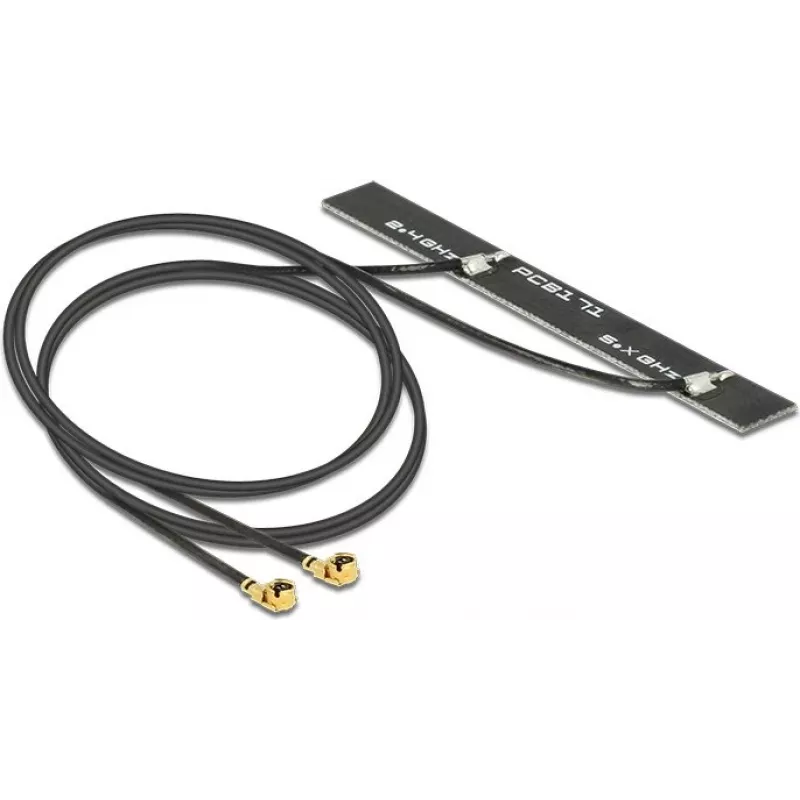

DeLOCK 89457 WLAN dvīņu antena ir kompakts divu antenu modulis, kas paredzēts ierīcēm ar MHF/U.FL savienotājiem. Tā nodrošina divus atsevišķus antenas elementus ar kopēju zemējumu, atbalsta IEEE 802.11a/b/g/n/ac/h standartus un darbojas 2,4–2,5 GHz un 5,1–5,875 GHz frekvenču joslās. Antena piedāvā līdz pat 5 dBi pastiprinājumu, un tai ir 0,5 m kabelis; tās mazie izmēri padara to piemērotu integrēšanai vietas ierobežotās iekārtās.

Priekšrocības

Dvīņu antenas dizains nodrošina uzlabotu uztveršanas un pārraides daudzveidību salīdzinājumā ar viena elementa antenu. Maksimālais pastiprinājums 5 dBi sabalansē diapazonu un kompaktumu. MHF/U.FL savienotājs un 0,5 m kabelis vienkāršo savienojumu ar Wi‑Fi moduļiem un mini PCIe vai M.2 bezvadu kartēm. Mazie izmēri un melnā krāsa ļauj diskrēti uzstādīt dažādās ierīcēs.

Piemērota

• Integrācijai maršrutētājos, piekļuves punktos un iegultos Wi‑Fi moduļos ar MHF/U.FL savienotājiem
• Klienta ierīcēm un mini PCIe / M.2 bezvadu kartēm, kurām nepieciešamas ārējās dvīņu antenas
• Rūpnieciskām vai kompaktām elektroniskām ierīcēm ar ierobežotu vietu

Galvenās specifikācijas

• Frekvenču josla: 2,4 - 2,5 GHz un 5,1 - 5,875 GHz
• Antenas pastiprinājums (maks.): 5 dBi
• Savienotāja tips: MHF / U.FL
• Kabeļa garums: 0,5 m
• Atbalstītie standarti: IEEE 802.11a/b/g/n/ac/h
• Krāsa: Melns
• Izmēri (P×D×A): 7 × 61,6 × 1,6 mm

Lietošana

Pievienojiet MHF/U.FL savienotāju attiecīgajai ligzdai uz jūsu bezvadu kartes vai moduļa, uzmanīgi izlīdzinot savienotāju, pirms viegli piespiest. Izvadiet 0,5 m kabeli un novietojiet antenas elementus ierīces iekšpusē, lai samazinātu šķēršļus un metāla ekrānojumus, kas var pasliktināt signālu. Pārliecinieties, ka abi antenas elementi izmanto kopējo zemējuma savienojumu, ko nodrošina produkts.

Ieteikumi

Lai sasniegtu optimālu veiktspēju, novietojiet antenas elementus ar skaidru redzamības līniju uz pārklājuma zonu un izvairieties no lielu metāla virsmu vai kabeļu tiešas tuvuma. Pirms uzstādīšanas pārbaudiet savienojamību ar jūsu ierīces savienotāja tipu (MHF/U.FL). Ievērojiet ESD piesardzības pasākumus, rīkojoties ar savienotājiem un iekšējām shēmām.
