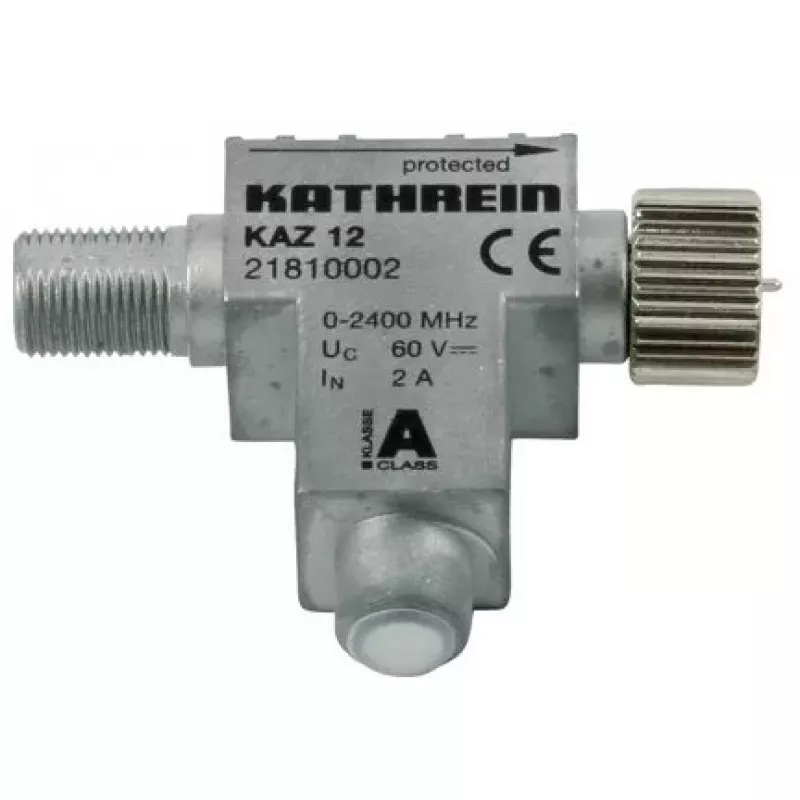

Antena Kathrein KAZ 12 Sudraba

Kathrein KAZ 12 Sudraba aizsargā sistēmas komponentus SAT, CATV un DVB-T uztveršanas un sadales sistēmās, nodrošinot rupjo pārsprieguma aizsardzību. Tā paredzēta uzstādīšanai pēc iespējas tuvāk mājas pieslēgumam un palielina pārsprieguma izlādes spēju, ja to lieto kopā ar KAZ 11. Ierīce ietver gāzizlādes caurulīti un ļauj caurlaist 22 kHz un DiSEqC signālus. Piegādes komplektā ietilpst EMU 21 zemējuma savienojuma bloks un divi EMK 01 F savienotāji. Paredzēta iekštelpu montāžai un atbilst EN 61643-21 kategorijām A2/C2/C3/B2/D1, tā ir piemērota uzstādīšanai saskaņā ar zibens aizsardzības zonu koncepciju (LPZ 0A-1 un augstāk).

Priekšrocības

KAZ 12 nodrošina uzticamu rupjo aizsardzību koaksiālajiem antenu tīkliem, izmantojot pārbaudītu gāzizlādes elementu, atbalsta DiSEqC un 22 kHz signālus, un ir sertificēta atbilstoši EN 61643-21 kategorijām A2/C2/C3/B2/D1. Tā palielina KAZ 11 pārsprieguma izlādes spēju, ja tās tiek kombinētas, un tiek piegādāta ar zemējuma savienojuma un savienotāju piederumiem ērtai iekštelpu uzstādīšanai tuvu ēkas ieejas punktam.

Piemērota

• SAT uztveršanas sistēmu aizsardzībai
• CATV sadales tīklu aizsardzībai
• DVB-T antenu un sadales instalācijām
• Lietošanai ēkas ieejas punktos (rupjā aizsardzība)

Galvenās specifikācijas

• Zīmols: Kathrein
• Modelis: KAZ 12 (MPN 21810002, EAN 4021121450785)
• Frekvenču diapazons: 0–2400 MHz
• Aizsardzības veids: Gāzizlādes caurulīte (rupjais pārsprieguma aizsargs)
• Standarti: EN 61643-21 kategorijas A2/C2/C3/B2/D1
• Zibens aizsardzības zonas: LPZ 0A–1 un augstāk
• Signālu caurlaide: saderīga ar 22 kHz un DiSEqC
• Piederumi: 1 × EMU 21 zemējuma savienojuma bloks, 2 × EMK 01 F savienotāji
• Montāža: Iekštelpās
• Materiāls/apdare: Metāls, sudraba; svars apm. 100 g

Kā lietot

Uzstādiet KAZ 12 pēc iespējas tuvāk mājas pieslēgumam antenas padeves līnijā, lai nodrošinātu rupjo aizsardzību pret pārspriegumiem. Piestipriniet komplektā iekļauto EMU 21 zemējuma savienojuma bloku un pievienojiet ierīci sistēmas zemējumam. Izmantojiet komplektā iekļautos EMK 01 F savienotājus, lai savienotu koaksiālos kabeļus, un nodrošiniet pareizu polaritāti un ekranējuma nepārtrauktību. Lietojot kopā ar KAZ 11, uzstādiet abas ierīces saskaņā ar zibens aizsardzības zonu koncepciju (LPZ), lai panāktu paaugstinātu pārsprieguma izlādes spēju.

Ieteikumi

Uzstādiet KAZ 12 iekštelpās ēkas ieejas punktā un nodrošiniet zemas pretestības zemējuma savienojumu. Novietojiet to pirms jutīgām iekārtām un saskaņojiet ar augšupplūsmas un lejupplūsmas pārsprieguma aizsardzības ierīcēm (piemēram, KAZ 11) atbilstoši LPZ koncepcijai.
