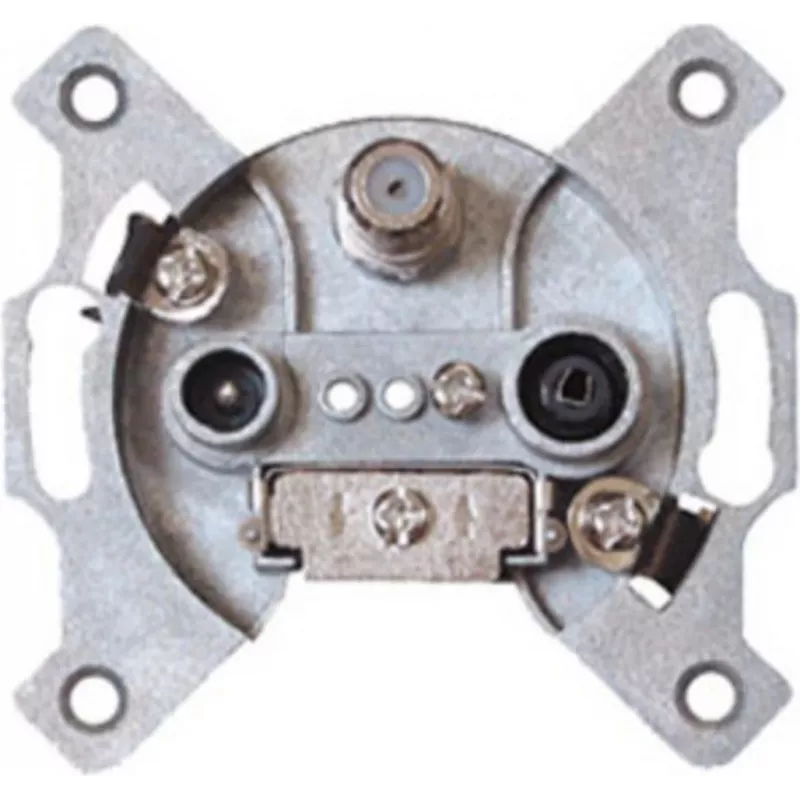

Antenas kontaktligzda ShiverPeaks 83905-10DCL BK+SAT caurlaides savienojums TV/Satelītu koaksiālajam kabelim

ShiverPeaks 83905-10DCL BK+SAT ir antenas sienas kontaktligzda televīzijas un satelītu koaksiālajām instalācijām ar caurlaides (pass-through) savienojumu. Ierīce pieņem standarta koaksiālos savienotājus un nodrošina kombinētu BK (apraides) un SAT izeju, kas ļauj sadalīt virszemes un satelītu signālus no vienas sienas plates. Tā ir paredzēta dzīvojamo un mazo komerciālo AV sistēmu izmantošanai un atbalsta tīru kabeļu izvietošanu sienās montējamās instalācijās.

Priekšrocības

Kontaktligzda piedāvā caurlaides savienojumu, kas uztur signāla nepārtrauktību pakārtotajām ierīcēm, vienlaikus nodrošinot atsevišķu BK un SAT izeju vienā modulī. Tā atbalsta plašu frekvenču diapazonu, kas piemērots virszemes apraides un satelītu uztveršanai, un ietver līdzstrāvas caurlaides iespēju aktīvo satelīta ierīču barošanai. Kompaktais dizains iederas standarta sienas platēs un vienkāršo uzstādīšanu privātmājās, dzīvokļos un mazās komerciālās vietās.

Piemērots

• Privātmājām un dzīvokļiem, kur nepieciešamas kombinētas virszemes un satelītu izejas
• Mazām komerciālām AV instalācijām un viesnīcu numuriem ar sienas koaksiālajām rozetēm
• Sienas platēm, kur nepieciešama tīra kabeļu izvietošana un vienpunkta BK un SAT signālu sadale

Galvenās specifikācijas

• Frekvenču diapazons: 5 – 2050 MHz (aptver virszemes un satelītu joslas)
• Caurlaides vājinājums: 10 dB
• Atgriezeniskā ceļa / atgriezeniskā kanāla diapazons: 4 – 30 MHz
• Zemi ievietošanas zudumi atgriezeniskajā ceļā: piemēram, izmērīti 1,55 dB diapazonā no 0,5 līdz 26,1 MHz
• Līdzstrāvas caurlaide: ļauj barot aktīvās satelīta ierīces caur koaksiālo kabeli
• Savienotāja tips: standarta koaksiālie savienotāji, kas saderīgi ar BK un SAT kabeļiem
• Montāža: paredzēta standarta sienas plates uzstādīšanai

Lietošana

Uzstādiet ShiverPeaks 83905-10DCL BK+SAT saderīgā vienas ligzdas sienas kārbā vai sienas plates rāmī, ievērojot vietējos elektriskos un būvniecības noteikumus. Pievienojiet ienākošo maģistrālo koaksiālo kabeli moduļa ieejai, pēc tam pievienojiet BK un SAT izejas attiecīgajiem uztvērēja koaksiālajiem kabeļiem. Ja satelīta uztvērējam nepieciešama attālināta barošana, līdzstrāvas caurlaides funkcija ļauj nosūtīt strāvu caur SAT koaksiālo kabeli. Kad savienojumi ir nostiprināti, piestipriniet moduli pie sienas kārbas un piestipriniet priekšējo plati, lai pabeigtu uzstādīšanu.

Ieteikumi

Izmantojiet kvalitatīvu koaksiālo kabeli un kompresijas vai uzspiežamos savienotājus, lai nodrošinātu zemus signāla zudumus. Pēc uzstādīšanas pārbaudiet frekvenču plānu un signāla līmeņus, kā arī izvairieties no pārmērīgiem līkumiem vai salocēm koaksiālajā trasē. Izmantojot līdzstrāvas caurlaides funkciju, pārliecinieties par sprieguma saderību ar barojamajām ierīcēm, lai novērstu bojājumus.
