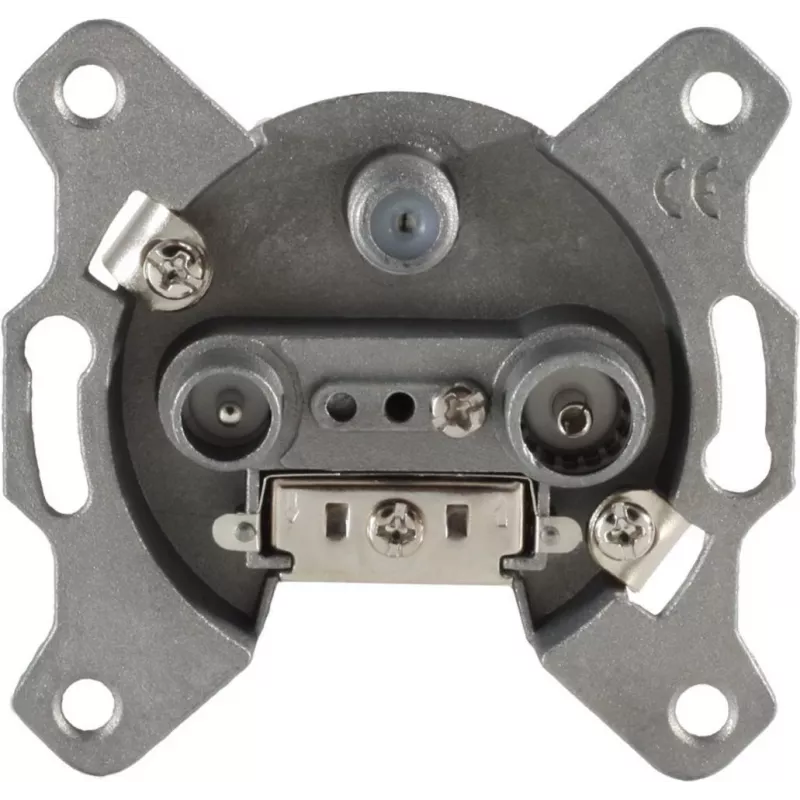

Antenas ligzda ShiverPeaks S/CONN maximum connectivity BK+SAT sienas kontaktligzda 2,5 dB (15-95001)

ShiverPeaks S/CONN maximum connectivity BK+SAT sienas kontaktligzda nodrošina kombinētu virszemes (BK) un satelīta (SAT) signāla terminēšanu kompaktā, pie sienas montējamā blokā. Kontaktligzda ir paredzēta instalācijām, kur vienam punktam jānodrošina gan TV, gan satelīta signāli ar fiksētu vājinājumu 2,5 dB un S/CONN savienojuma formātu uzticamai kabeļa terminēšanai. Tā ir piemērota dzīvojamām istabām, dzīvokļiem un sadales skapjiem dzīvojamā vai vieglā komerciālā vidē.

Priekšrocības

Sienas kontaktligzda integrē BK un SAT izejas vienā priekšējā panelī, samazinot vajadzību pēc atsevišķām kontaktligzdām un vienkāršojot vadu izveidi. S/CONN savienojuma formāts nodrošina drošu mehānisko un elektrisko kontaktu koaksiālajiem kabeļiem, uzlabojot signāla konsekvenci. Noteikts 2,5 dB vājinājums palīdz saskaņot signāla līmeņus kaskādētās vai sadalītās sistēmās, mazinot pārslodzes risku pieslēgtajiem uztvērējiem. Kompaktais dizains iederas standarta sienas kārbās un atbalsta uzstādīšanu, ko veic elektriķi vai pieredzējuši uzstādītāji.

Piemērots

• Mājas TV un satelīta uztvērēja pieslēgumiem dzīvojamās istabās un guļamistabās
• Dzīvokļu instalācijām, kur nepieciešama kombinēta BK+SAT izeja
• Sadales skapjiem un zema sarežģītības signālu sadales paneļiem
• Atjaunošanas projektiem, aizstājot atsevišķas TV un satelīta kontaktligzdas ar vienu kontaktligzdu

Galvenās specifikācijas

• Signāla tips: kombinēts virszemes (BK) un satelīta (SAT)
• Savienojuma formāts: S/CONN koaksiālā terminēšana
• Vājinājums: 2,5 dB
• Montāža: standarta sienas kārba / slēptās montāžas instalācija
• Lietošanas vide: dzīvojamā un vieglā komerciālā iekštelpu izmantošana

Kā lietot

Uzstādiet kontaktligzdu standarta slēptās montāžas sienas kārbā, ievērojot vietējos elektriskos un būvniecības noteikumus. Terminējiet ienākošo koaksiālo kabeli pie S/CONN savienotāja, nodrošinot pareizu polaritāti un drošu mehānisko savienojumu. Pievienojiet BK izeju virszemes TV kabelim un SAT izeju satelīta uztvērēja kabelim. Pārbaudiet savienojumus un izmantojiet signāla līmeņa mērītāju vai uztvērēja signāla indikatorus, lai apstiprinātu pietiekamu signāla stiprumu pēc fiksētā 2,5 dB vājinājuma. Ja neesat pārliecināts, konsultējieties ar kvalificētu uzstādītāju.

Ieteikumi

Izmantojiet augstas kvalitātes koaksiālo kabeli ar atbilstošu ekranējumu un uzturiet pareizu antenas sistēmas zemējumu. Integrējot vairākas kontaktligzdas vai pastiprinātājus, ņemiet vērā 2,5 dB vājinājumu katrai kontaktligzdai kopējā signāla budžetā. Izvairieties no pārmērīgas locīšanas vai spriedzes uz S/CONN savienotāja uzstādīšanas laikā, lai saglabātu ilgtermiņa signāla uzticamību.
