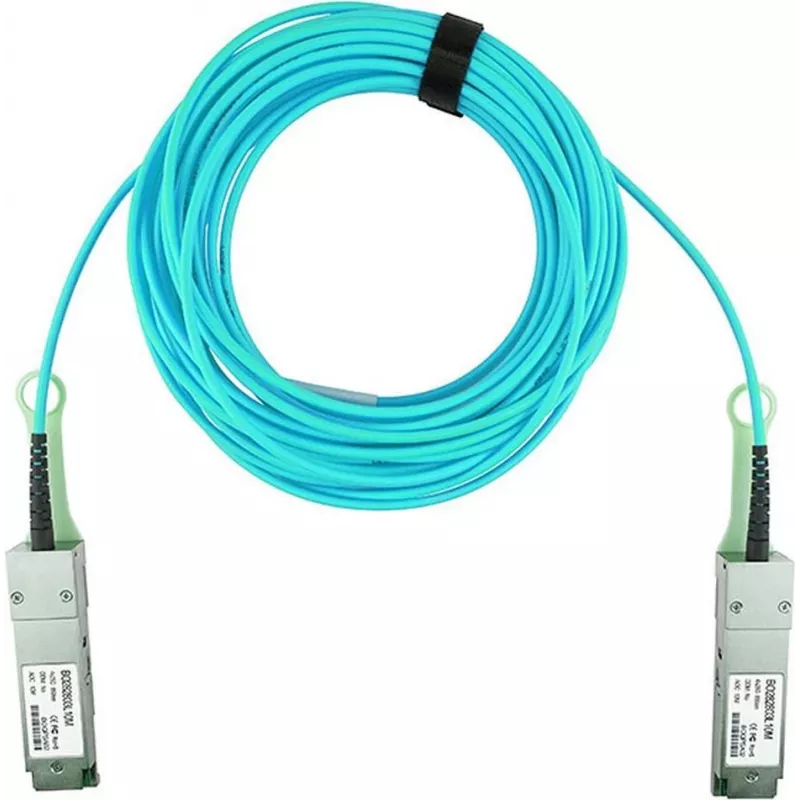

AOC CBO QSFP-100G-AOC-10M 10 m aktīvais optiskais kabelis 100G QSFP pieslēgvietām

AOC CBO QSFP-100G-AOC-10M ir 10 metrus garš aktīvais optiskais kabelis, kas paredzēts 100G QSFP pieslēgvietām. Tas nodrošina rūpnīcā terminētu optiskās šķiedras savienojumu starp ierīcēm ar QSFP saskarnēm, ļaujot izveidot īsa attāluma augsta joslas platuma savienojumus bez atsevišķiem raiduztvērējiem un savienotājoptiskās šķiedras. Kabeļa arhitektūra samazina savienotāju skaitu un vienkāršo statņu savstarpējos un slēdža-servera savienojumus, vienlaikus nodrošinot zemu aizturi un noturību pret elektromagnētiskajiem traucējumiem.

Priekšrocības

Šis aktīvais optiskais kabelis piedāvā “plug-and-play” izvēršanu ar iepriekš saskaņotiem QSFP savienotājiem abos galos, novēršot nepieciešamību pēc lauka terminēšanas vai atsevišķiem SFP/QSFP raiduztvērējiem. Optiskais vide nodrošina noturību pret EMI un šķērsrunām, garantējot stabilu caurlaidi blīvā statņu vidē. Integrējot optiskā raiduztvērēja elementus kabeļa komplektā, tas samazina kabeļu savienojumu sarežģītību, taupa pieslēgvietu vietu un atbalsta konsekventu 100G caurlaidi ar zemu enerģijas patēriņu salīdzinājumā ar dažiem diskrētu moduļu un savienotāju risinājumiem.

Piemērots

• Īsa attāluma datu centru savienojumiem starp statņiem un slēdžiem
• Ātrgaitas augšupsaitēm universitātes pilsētiņu un uzņēmumu tīklos
• Tiešajiem savienojumiem starp serveriem un rack-augšdaļas vai mugurkaula slēdžiem, kas atbalsta 100G QSFP
• Vidēm, kur nepieciešami zema aiztures, pret EMI imūni savienojumi

Galvenās specifikācijas

• Kabeļa tips: aktīvais optiskais kabelis ar integrētu raiduztvērēja elektroniku
• Savienotāja tips: QSFP formas koeficienta savienotāji abos galos
• Datu pārraides ātrums: paredzēts agregētiem 100 Gbps savienojumiem
• Garums: 10 metri
• Vide: optiskā šķiedra ar aktīvajiem komponentiem signāla pārveidei
• Aizture: zema iekšējā aizture, piemērota augstas veiktspējas komutācijai
• Imunitāte: noturīgs pret elektromagnētiskajiem traucējumiem salīdzinājumā ar vara alternatīvām

Kā lietot

Uzstādiet AOC, ievietojot katru QSFP savienotāju attiecīgo ierīču QSFP ligzdās, līdz savienotājs nofiksējas. Pārliecinieties, ka abi gala punkti atbalsta 100G QSFP saskarnes un ka ierīces pieņem no ražotāja neatkarīgas AOC komplektus, ja nepieciešams. Savienojuma sarunas un signāla kondicionēšanu veic kabeļa integrētā elektronika, tāpēc parasti nav nepieciešama papildu konfigurācija, izņemot tīkla pieslēgvietu konfigurēšanu pievienotajās ierīcēs. Izvairieties no pārmērīgas locīšanas savienotāju tuvumā un ievērojiet ieteicamo līkuma rādiusu, lai saglabātu optisko veiktspēju.

Ieteikumi

Izmantojiet kabeli statņu savstarpējiem vai slēdža-servera savienojumiem viena datu centra vai iekārtu telpas robežās. Glabājiet un izvietojiet kabeli, lai izvairītos no asiem līkumiem un mehāniskas slodzes. Pārbaudiet saderību ar slēdža vai servera ražotāja atbalstīto QSFP AOC sarakstu, ja jūsu infrastruktūra veic ražotāja pārbaudes. Garākiem attālumiem vai vairākposmu savienojumiem apsveriet atbilstošus optisko raiduztvērēju moduļus un optisko šķiedru savienošanu, nevis īsa attāluma AOC komplektus.
