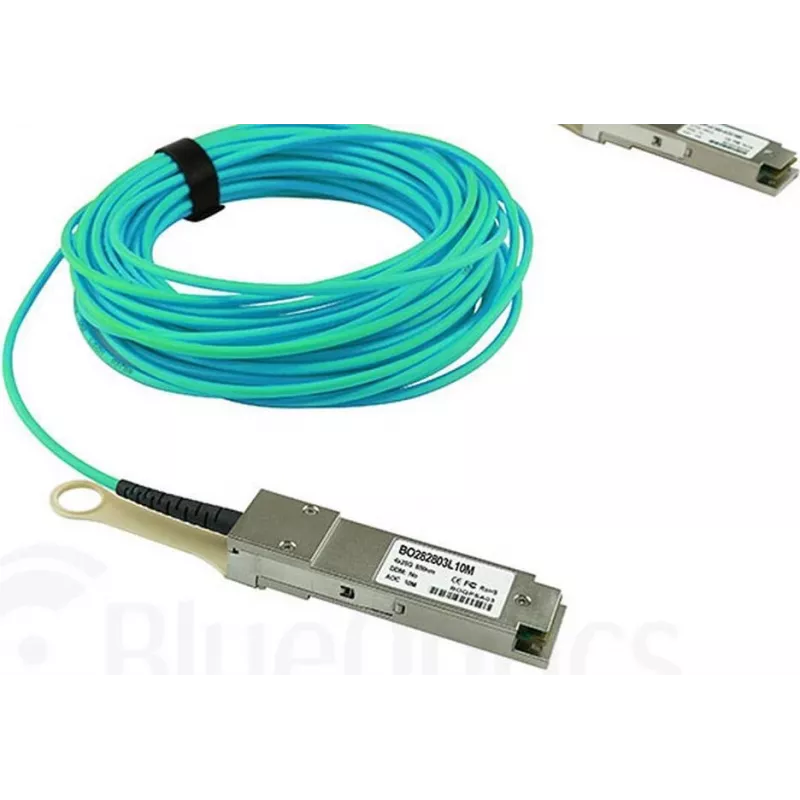

AOC CBO QSFP-100G-AOC-10M aktīvais optiskais kabelis, QSFP28, 10 m garš

AOC CBO QSFP-100G-AOC-10M aktīvais optiskais kabelis ir 10 metrus garš, QSFP28 saderīgs tiešā savienojuma risinājums, kas izstrādāts 100 Gbps savienojumiem starp slēdžiem, serveriem un citām tīkla ierīcēm ar QSFP28 pieslēgvietām. Tas apvieno optisko pārraidi ar integrētu QSFP28 savienotāju pāri, lai nodrošinātu zenu latentumu, elektriski izolētus savienojumus, kas piemēroti augsta blīvuma datu centru starpsavienojumiem un maza attāluma mugurkaula savienojumiem. Kabelis paredzēts vidēm, kur nepieciešami uzticami, lielas caurlaidspējas savienojumi bez nepieciešamības pēc atsevišķiem raiduztvērējiem un optisko šķiedru plāksteriem.

Priekšrocības

Šis aktīvais optiskais kabelis nodrošina pilnu 100 Gbps caurlaidspēju ar samazinātiem elektromagnētiskajiem traucējumiem, pateicoties optiskajai pārraidei un elektriskajai izolācijai. Integrētais QSFP28 formas faktors vienkāršo uzstādīšanu un samazina statņu kabeļu sarežģītību, novēršot atsevišķus raiduztvērējus un plāksteru vadus. Ar 10 metru garumu tas nodrošina elastību, savienojot aprīkojumu starp statņiem vai lielākos korpusos, vienlaikus saglabājot zenu latentumu un paredzamu veiktspēju liela ātruma lietojumiem.

Piemērots

• Maza attāluma mugurkaula savienojumiem starp apkopošanas slēdžiem un kodola slēdžiem
• Augstas veiktspējas servera-slēdža savienojumiem datu centros
• Augšējās daļas slēdža (ToR) līdz mugurkaula slēdža savienojumiem, kam nepieciešams 100 Gbps joslas platums
• Vidēm, kur nepieciešama elektriskā izolācija un zemi EMI

Galvenās specifikācijas

• Saskarne: QSFP28 saderīgs spraudnis-spraudnim aktīvais optiskais kabelis
• Nominālais joslas platums: 100 Gbit/s
• Garums: 10 metri
• Latentums: zems, piemērots latentumjutīgiem lietojumiem
• Pārraides vide: optiskā šķiedra integrētā AOC montāžā
• Elektriskie raksturlielumi: nodrošina galvanisko izolāciju starp pievienotajām ierīcēm
• Formas faktors: QSFP28 moduļi integrēti abos galos

Lietošana

Pirms ievietošanas izslēdziet strāvu vai ievērojiet karstās pieslēgšanas procedūras, ko ieteicis jūsu aprīkojuma ražotājs, ja to pieprasa resursdatora ierīces. Noņemiet aizsargvāciņus un ievietojiet katru QSFP28 galu attiecīgajā QSFP28 pieslēgvietā, līdz tas nofiksējas. Pārbaudiet savienojuma statusu pievienotajās ierīcēs un konfigurējiet pieslēgvietas iestatījumus, piemēram, ātrumu, joslu kartēšanu vai FEC, saskaņā ar tīkla dizainu un slēdža dokumentāciju. Lai atvienotu, atlaidiet fiksatoru un izvelciet savienotāju taisni ārā. Turiet kabeli aiz savienotāja korpusiem un izvairieties no kabeļa locīšanas ārpus ražotāja noteiktā minimālā liekuma rādiusa, lai saglabātu optisko veiktspēju.

Ieteikumi

Izmantojiet kabeli maza attāluma 100 Gbps savienojumiem datu centros un uzņēmumu tīklos; nodrošiniet saderību ar QSFP28 pieslēgvietām abos galos un pārliecinieties, ka slēdža programmaparatūra atbalsta pasīvās/aktīvās AOC EEPROM identifikāciju, ja nepieciešams. Uzglabājiet un novietojiet kabeli tā, lai novērstu stingrus līkumus un mehānisku spriedzi. Atlaišanas un veiktspējas plānošanai apsveriet saskaņotu AOC garumu un QSFP28 spējīgu pieslēgvietu izmantošanu visā izvietojumā.
