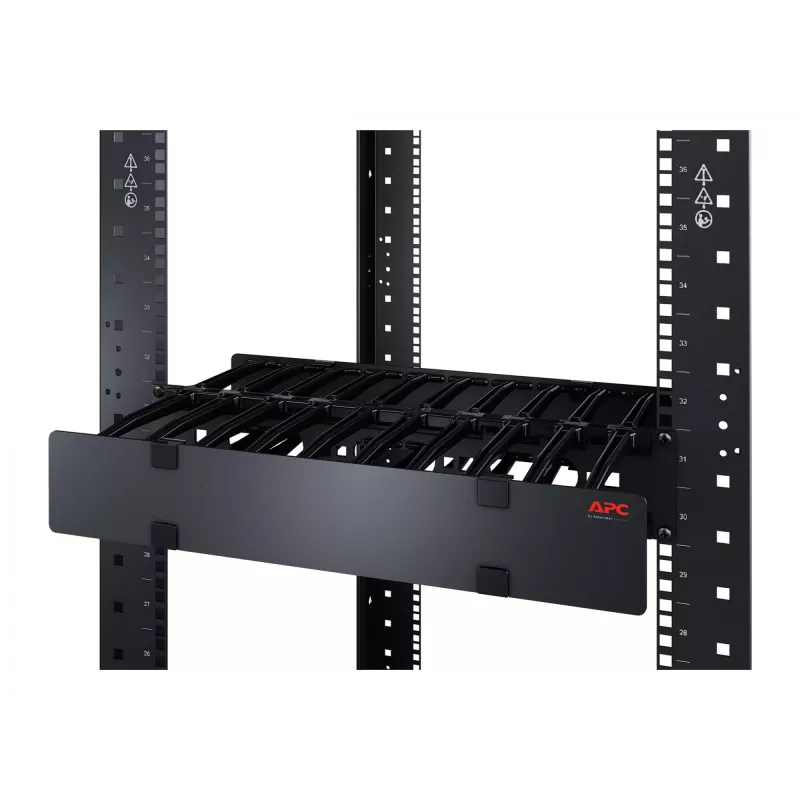

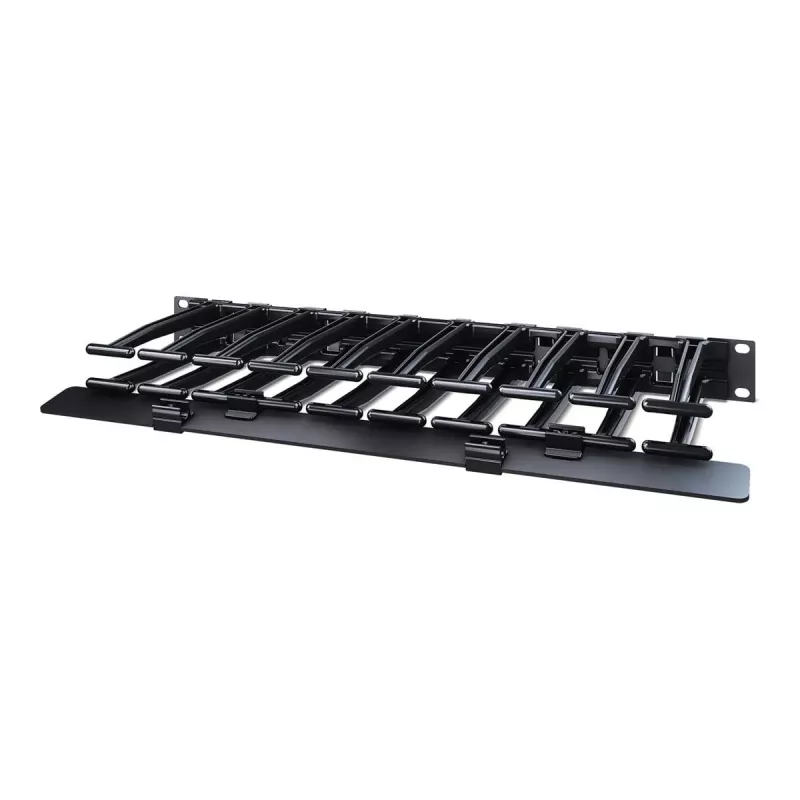

APC NetShelter kabelis Management, Horizontāls kabeļu pārvaldnieks, 1U, vienpusējs ar vāku, melns, 482.6 x 44.45 x 165.1 mm

APC AR8612 ir 1U kabeļu pārvaldības panelis, kas paredzēts uzstādīšanai standarta 19 collu statņos un skapjos. Apdare melnā krāsā ar 483 mm montāžas platumu, 45 mm augstumu un līdz 166 mm dziļumu, panelis nodrošina noteiktu ceļu tīkla un strāvas kabeļiem. Tas palīdz organizēt kabeļu izvietojumu, samazina slodzi uz savienotājiem un saglabā piekļuvi apkopei, vienlaikus atbalstot gaisa plūsmu skapī un kārtīgu izskatu.

Priekšrocības

APC kabeļu pārvaldības panelis piedāvā kompaktu 1U profilu, kas taupa vietu statnī, vienlaikus nodrošinot 166 mm maksimālo maršrutēšanas dziļumu kabeļu saišķiem. Tā melnā apdare vizuāli integrējas ar tipisku statņu aprīkojumu. Nodrošinot strukturētu kanālu kabeļiem, panelis samazina mehānisko spriegumu uz terminācijām un vienkāršo elektroinstalācijas izmaiņas vai papildinājumus. Dizains atbalsta kārtīgu maršrutēšanu, kas veicina uzlabotu gaisa plūsmu un vieglāku apkopi.

Piemērots

• Tīkla plāksterkabeļu maršrutēšanai un organizēšanai serveru statņos un tīkla skapjos
• Barošanas vadu un vertikālu kabeļu saišķu pārvaldībai aiz aprīkojuma statņiem
• Sprieguma samazināšanas uzturēšanai kabeļiem ar savienotājiem un savienotāju nodiluma samazināšanai
• Apkopjamības uzlabošanai aprīkojuma uzstādīšanas vai pārvietošanas laikā

Galvenās specifikācijas

• Montāžas platums: 483 mm, saderīgs ar standarta 19 collu statņiem
• Statņa vienības augstums: 1U (45 mm)
• Maksimālais maršrutēšanas dziļums: 166 mm
• Krāsa/apdare: melna
• Pielietojums: horizontāla kabeļu pārvaldība tīkla un strāvas kabeļiem

Kā lietot

Uzstādiet paneli piemērotā 19 collu statņa vietā, izmantojot standarta statņu skrūves un būra uzgriežņus, kas izlīdzināti ar paneļa montāžas caurumiem. Izvadiet plāksterkabeļus, barošanas vadus un kabeļu saišķus caur paneļa kanālu, lai izveidotu organizētus celiņus un novietotu sprieguma samazināšanu prom no aprīkojuma ar savienotājiem. Atstājiet pietiekamu atslābumu apkopei un marķējiet kabeļu grupas pēc nepieciešamības. Pārliecinieties, ka panelis ir droši piestiprināts un ka kabeļu saišķi nesaspiež ventilācijas atveres blakus esošajam aprīkojumam.

Ieteikumi

Lai iegūtu labākos rezultātus, kombinējiet paneli ar vertikāliem kabeļu pārvaldniekiem vai papildu horizontāliem organizatoriem pēc nepieciešamības, lai izveidotu nepārtrauktus kabeļu celiņus. Nepārpildiet kanālu—saglabājiet saprātīgus kabeļa liekuma rādiusus un, iespējams, atdaliet barošanas un datu saišķus, lai vienkāršotu apkopi un saglabātu signāla integritāti.
