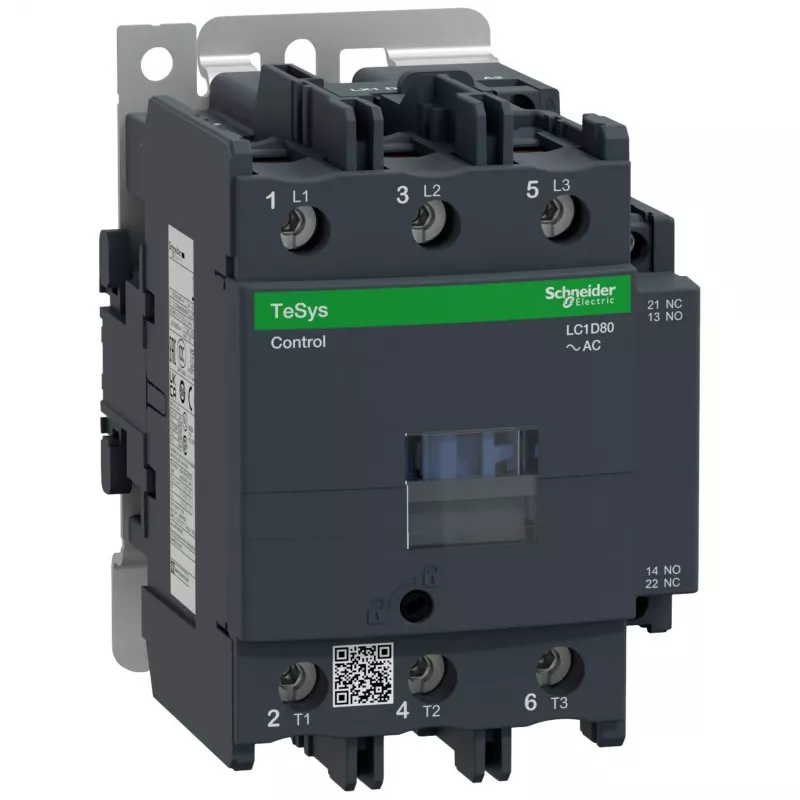

APC Schneider Electric LC1D80P7 TeSys D Kontaktors, 3-polu, 80 A, 230 V AC spole, 1 NO + 1 NC palīgkontakti

APC Schneider Electric LC1D80P7 ir augstas veiktspējas kontaktors no TeSys D sērijas, kas paredzēts uzticamai motoru vadībai un komutācijai. Ar nominālo darba strāvu 80 A AC-3 kategorijā un spoles spriegumu 230 V AC, šis 3-polu kontaktors ir ideāli piemērots rūpnieciskai videi. Tam ir viens normāli atvērts un viens normāli slēgts palīgkontakts, nodrošinot elastību vadības shēmās.

Priekšrocības

Izturīga konstrukcija nodrošina ilgu elektrisko un mehānisko izturību (1,2 miljoni ciklu elektriski, 8 miljoni ciklu mehāniski). Kompakts dizains ļauj montēt uz DIN sliedes vai plāksnes. Atbilst starptautiskajiem standartiem IEC 60947-4-1, UL un CSA.

Piemērots

• Motoru iedarbināšanai un komutācijai AC-3 lietojumos līdz 37 kW pie 400 V
• Aktīvās un induktīvās slodzes komutācijai AC-1 lietojumos līdz 120 A
• Rūpnieciskās automatizācijas un vadības paneļiem

Galvenie parametri

• Produkta veids: Kontaktors
• Sērija: TeSys D
• Polu skaits: 3
• Nominālā darba strāva (AC-3): 80 A pie ≤60 °C, ≤440 V
• Nominālā darba strāva (AC-1): 120 A pie ≤60 °C, ≤690 V
• Spoles spriegums: 230 V AC 50/60 Hz
• Palīgkontakti: 1 NO + 1 NC
• Motora jauda (AC-3, 400V): 37 kW
• Montāžas veids: DIN sliede / plāksne
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 8 kV
• Elektriskā izturība (AC-3): 1,2 miljoni ciklu
• Mehāniskā izturība: 8 miljoni ciklu
• Darba temperatūra: -5 līdz 60 °C
• Aizsardzības klase: IP20 (priekšpuse)
• Standarti: IEC 60947-4-1, UL, CSA
• Strāvas ķēdes spaiļu tips: Skrūvju skava (10-50 mm²)
• Vadības ķēdes spaiļu tips: Skrūvju skava (1-4 mm²)

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, ievērojiet ražotāja norādījumus par montāžu un vadu pieslēgšanu. Izmantojiet atbilstošus kabeļu izmērus un skrūvju spaiļu pievilkšanas griezes momentus.
