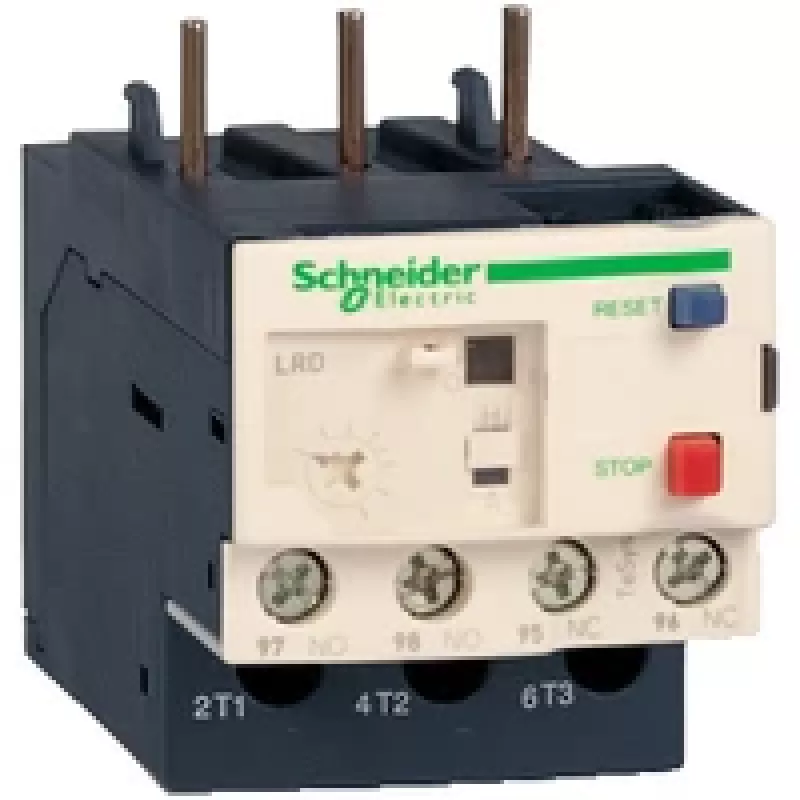

APC Schneider Electric LRD21 Termiskais pārslodzes relejs, 12-18 A, 690 V, 3 polu, 10A klase, TeSys D

APC Schneider Electric LRD21 ir augstas veiktspējas termiskais pārslodzes relejs, kas paredzēts motoru aizsardzībai pret pārslodzi, fāzes zudumu un ilgstošu palaišanas laiku. Daļa no pazīstamās TeSys D sērijas, šis relejs nodrošina uzticamu un izturīgu darbību rūpnieciskos apstākļos. Ar kompaktu dizainu un vieglu integrāciju tas ir ideāla izvēle jūsu elektroiekārtu aizsardzībai.

Priekšrocības

• Precīza termiskā aizsardzība ar regulējamu strāvas diapazonu no 12 līdz 18 A
• 10A klases atslēgšanas raksturlīkne nodrošina ātru reakciju uz pārslodzēm
• Manuāla vai automātiska atiestate elastīgai darbībai
• Saderīgs ar TeSys D kontaktoriem (LC1D09 līdz LC1D38) vieglai montāžai
• Augsts nominālais izolācijas spriegums 690 V AC un impulsa izturības spriegums 6 kV
• Plašs darba temperatūras diapazons no -20 līdz 60 °C

Piemērots

• Motoru aizsardzībai rūpnieciskajā automatizācijā un vadības paneļos
• Sūkņiem, ventilatoriem, kompresoriem un konveijeriem
• HVAC sistēmām un materiālu apstrādes iekārtām
• Jebkuram lietojumam, kam nepieciešama uzticama pārslodzes un fāzes zuduma aizsardzība

Galvenie tehniskie parametri

• Produkta veids: Termiskais pārslodzes relejs
• Polu skaits: 3
• Termiskās aizsardzības regulēšanas diapazons: 12-18 A
• Nominālais darba spriegums: 690 V AC 50/60 Hz
• Nominālais izolācijas spriegums: 690 V AC
• Nominālais impulsa izturības spriegums: 6 kV
• Atslēgšanas klase: 10A klase
• Palīgkontaktu sastāvs: 1 NO + 1 NC
• Montāžas veids: Tieši uz kontaktora, plāksnes, sliedes
• Savienojuma veids: Skrūvju spailes
• Darba temperatūras diapazons: -20 līdz 60 °C
• Uzglabāšanas temperatūras diapazons: -60 līdz 70 °C
• Aizsardzības pakāpe: IP20
• Standarti: IEC 60947-4-1, UL 508, CSA C22.2 No 14
• Saderība: TeSys D kontaktorii (LC1D09 līdz LC1D38)
• Atiestates veids: Manuāla/Automātiska
• Jaudas izkliede uz polu: 2.5 W pie 18 A
• Sertifikācijas: UL, CSA, CCC, EAC, ATEX, BV, RINA, LROS, DNV, GL

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, savienojiet LRD21 ar saderīgu TeSys D kontraktoru un ievērojiet ražotāja norādījumus par elektroinstalāciju. Regulāri pārbaudiet releju, lai pārliecinātos par pareizu darbību.
